带方孔连接座的机械支撑固定构件

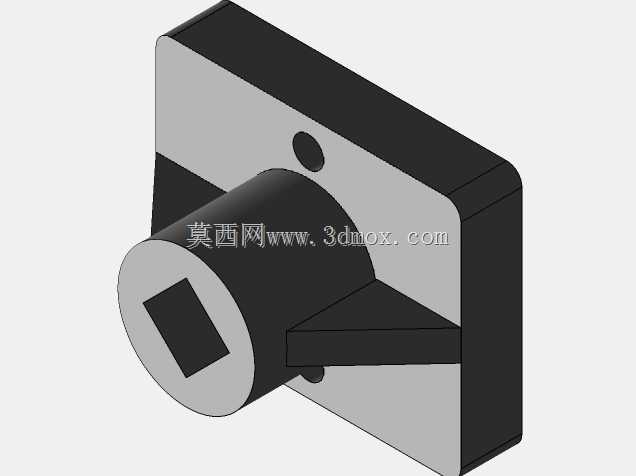

　　在轻工输送线、小型专用工装、非标自动化工位的执行端，这类带方孔的支撑连接构件是很常见的传力与定位部件，很多刚入行的结构设计人员容易忽略这类小构件的细节设计，往往照搬标准件库的模型，最后现场安装时出现传动间隙过大、安装面贴合不严、支撑刚度不足的问题。从实际使用场景来看，这类构件主要承担两个核心作用：一是作为执行端的安装基座，后方的方形法兰面直接贴合设备的立板安装面，通过法兰面上的两个定位销孔完成精准定位，再用紧固件锁死，保证整个构件和设备主体的连接刚性；二是前方伸出的圆柱段带内方孔，用来和带方头的传动轴、操作杆配合，传递扭矩或者完成直线动作的导向，下方的三角加强筋是很多新手容易遗漏的结构，别小看这一块筋，当方孔端承受偏载扭矩的时候，它能把圆柱段和法兰基座的连接应力分散掉，避免圆柱根部出现应力集中断裂的情况。

　　设计这类构件的时候，首先要明确安装边界：后方法兰的外形是带圆角的矩形，圆角设计不是为了好看，是为了避免安装时锐角刮伤操作人员，同时减少零件淬火或者注塑成型时的应力开裂风险，法兰上的两个安装孔一个在圆柱段上方、一个在加强筋下方，孔位的中心距要和设备立板上的预装孔完全匹配，设计时要给安装孔留出足够的螺栓沉头空间，避免螺栓头突出法兰面影响贴合。前方圆柱段的长度要根据配合的方轴插入深度确定，方孔的尺寸公差要严格控制，如果是传递扭矩的工况，方孔和方轴的配合要选H7/h6的间隙配合，既保证装配顺畅，又不会因为间隙过大出现传动晃量；如果是手动操作的工况，比如小型设备的档位调节杆座，可以适当放大一点间隙，避免长期使用后积尘卡滞。

　　很多人设计的时候会把加强筋做的太厚，其实完全没必要，加强筋的厚度取圆柱段壁厚的0.7倍就足够，太厚的话不管是机加工还是注塑成型，都会在筋和圆柱、法兰的连接处出现缩孔或者加工应力残留，反而降低构件的整体强度。另外圆柱段下方的小凸点，是安装时的定位止口，和设备立板上的小凹槽配合，能在拧紧紧固件的时候防止构件跟着转动，减少装配时的调整时间。从实际选型的角度，这类构件如果用在有传动负载的场合，材质优先选45号钢做表面发黑处理，耐磨且有足够的刚性；如果是手动操作、负载很小的场合，用增强尼龙材质也能满足需求，还能降低整体重量和成本。

　　现场安装的时候要注意，法兰面和设备立板之间不能有垫片之类的调整件，不然会破坏定位精度，方孔和方轴装配前要涂抹少量润滑脂，减少长期动作的磨损，定期检查紧固件的锁止情况，因为这类构件往往在设备的动作端，长期往复受力容易出现紧固件松动的问题。建模的时候要注意几个细节的处理：方孔的边角要做微小的倒角，避免应力集中在方孔的直角处，长期受扭出现裂纹；法兰的安装孔要做沉头处理，保证紧固件安装后不突出表面；圆柱段的外圆和法兰面的垂直度要控制在0.02mm以内，不然方轴装上去之后会出现别劲的情况，影响传动顺畅度。这类构件虽然结构不复杂，但是在很多小型设备里是直接影响动作可靠性的关键零件，设计时不能因为结构简单就忽略公差和细节的考量，很多设备的小故障往往就是出在这类不起眼的连接构件上。
