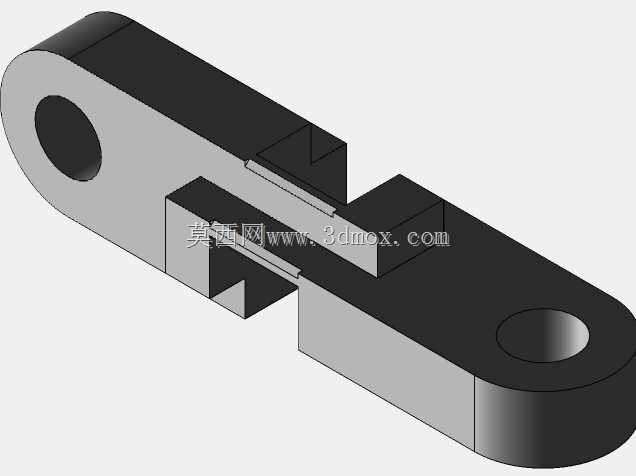

双孔槽式铰接连接机械构件

项目分类:通用机械零部件 发布时间:2022-01-21 ID:518244
  • 双孔槽式铰接连接机械构件
  • 双孔槽式铰接连接机械构件

  在轻工输送线、小型工装夹具以及非标自动化设备的连杆传动机构中,这类双端带孔的槽式铰接构件是十分常见的传力零件,日常工况下主要承担相邻连杆间的铰接传动、位置限位以及载荷传递作用,区别于普通的实心铰接杆,该构件中部开设的通槽结构并非减重设计,而是为了给配套的滑块、拨叉或者锁止销提供滑动与卡接空间,在很多需要实现间歇锁止、行程限位的连杆机构里,这种带槽的铰接件可以直接省去额外的导向支座安装位,压缩整套机构的横向安装尺寸。从结构设计逻辑来看,构件两端的同轴圆孔是核心安装基准,孔内壁需要做铰孔处理保证与铰接销轴的配合间隙控制在0.02mm以内,避免传动过程中出现旷量导致机构定位精度偏移,两端的圆柱头做了倒圆角处理,

  一方面是消除加工锐边防止装配时刮伤操作人员,另一方面也能减少铰接转动过程中与相邻连杆端面的摩擦阻力,降低转动副的磨损速率。中部的槽体采用对称式布局,槽宽的尺寸公差需要严格控制在H7等级,因为槽内需要配合滑动销实现相对位移,若槽宽尺寸超差,会出现滑动卡滞或者间隙过大导致传动冲击的问题,槽体的两个侧壁厚度保持一致,保证构件受拉或者受扭时两侧受力均匀,不会出现单侧应力集中导致的断裂变形。从安装边界来看,该构件属于扁平式布局结构,整体厚度方向尺寸较小,适合安装在设备侧部的夹层空间内,两端铰接孔的中心距是核心安装尺寸,选型时需要匹配整套连杆机构的传动行程设计,若中心距偏差超过0.1mm,会导致整套连杆机构的死点位置偏移,

  无法实现预期的锁止或者传动动作。实际应用中,这类构件常被用在小型包装设备的料仓挡料机构、工装夹具的快速夹紧臂以及自动化生产线的挡停器摆臂上,在这些工况下,构件不仅要承受铰接转动带来的交变拉应力,还要承受槽内滑动件带来的局部挤压力,因此建模阶段就需要对槽口的直角位置做0.5mm的倒圆角处理,分散应力集中点,避免长期交变载荷下槽口位置出现疲劳裂纹。不同于标准的铰接销轴配件,这类定制化的槽式铰接件需要根据具体的机构行程、安装空间以及载荷大小调整槽的长度、两端孔的直径以及整体板厚,建模过程中需要优先保证两端安装孔的同轴度,以及槽体对称面与两孔中心连线的位置度,否则后续加工出的零件会出现装配干涉,无法实现预期的动作。在装配逻辑上,

  该构件的一端通过销轴固定在设备的固定支座上,另一端通过销轴与活动摆臂连接,中部槽内装入的滑动销固定在相邻的动作件上,当摆臂摆动时,滑动销会沿着槽体滑动,当滑动销移动到槽体端部时就会带动相邻动作件完成同步动作,或者实现位置锁止,这种结构可以将单一的摆动动作转化为间歇式的直线或者摆动输出,不需要额外添加凸轮或者槽轮机构,大幅简化小型设备的传动结构,降低制造成本与后期维护难度。
