对称式宽幅连接支座结构设计

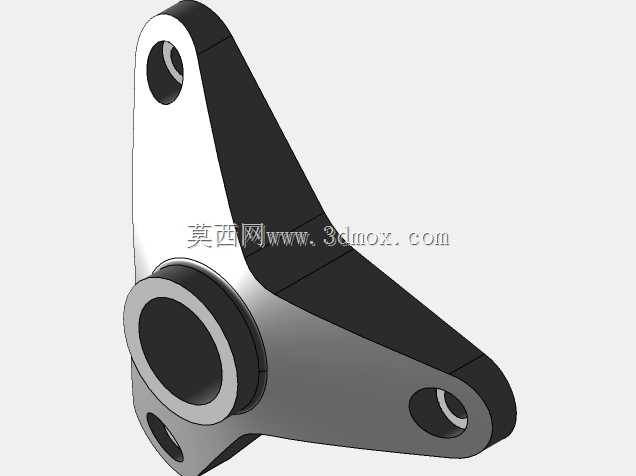

　　这类宽幅对称式支座构件，常见于需要分散承力的管路对接、设备机架连接场景，尤其是在大跨度的流体输送管线、通风管道的中段对接位置，能有效避免窄幅连接件带来的应力集中问题。从结构形态来看，整体采用对称式翼展布局，中间段为带内孔的对接筒体，两侧向外延伸出逐渐收薄的翼板，翼板与筒体衔接位置做了大圆弧过渡，同时在筒体侧面预留了横向通孔，用于安装定位销或者旁通接口。

　　设计这类构件时，首先要考虑的是安装边界的适配性，翼展的总宽度需要匹配对接工位的安装孔距，避免出现安装时翼板与周边设备构件干涉的问题，筒体的内孔直径要与对接管路的通径保持一致，内壁的粗糙度要满足流体输送或者轴类件穿装的要求，筒体上端的对接端面需要加工出定位止口，保证对接时的同轴度误差控制在允许范围内。两侧翼板的厚度从筒体位置向边缘逐渐递减，不是等厚设计，这种变厚度设计一方面可以在保证承力强度的前提下降低整体重量，减少材料消耗，另一方面可以让翼板在承受纵向载荷时，应力分布更均匀，不会在翼板根部出现应力突变导致的断裂风险。

　　实际应用中，这类支座通常会通过翼板上预留的安装孔与底部机架或者基础平台固定，筒体部分既可以作为管路的对接接头，也可以作为旋转轴的支撑座使用，侧面的横向通孔可以用来注入润滑脂，或者安装传感器监测内部介质的压力、温度参数，也可以作为定位孔穿装锁紧销，限制筒体内部穿装构件的轴向窜动。在建模过程中，需要重点处理翼板与筒体衔接位置的圆角过渡，圆角半径不能过小，否则在铸造或者注塑成型时容易出现缩孔、缺料的缺陷，同时在做有限元受力分析时，过小的圆角会导致局部应力计算值失真，无法准确反映构件的实际承力能力。

　　安装尺寸方面，筒体的高度要满足对接端的密封件安装空间要求，上端止口的深度要根据密封垫的压缩量来设定，保证对接后密封垫能达到合适的压缩率，不会出现泄漏或者密封垫压溃的问题。两侧翼板的安装孔中心距要与基础安装面的螺孔位置严格对应，孔位公差要控制在自由公差的IT14级以内，避免现场安装时出现孔位错位无法装配的情况。翼板边缘做了倒角处理，既可以去除加工毛刺，避免安装时划伤操作人员，也可以减少构件在搬运过程中边缘磕碰导致的变形。

　　这类构件的材质通常根据使用场景选择，普通工业环境下采用铸铁铸造即可满足强度要求，有耐腐蚀需求的场景可以选用铸不锈钢或者工程塑料注塑成型，不同材质对应的壁厚设计要做相应调整，铸铁材质的翼板根部厚度要比塑料材质厚15%左右，避免铸造时出现冷隔缺陷。在做三维建模时，要提前预留加工余量，尤其是筒体的内孔、上端对接端面、翼板安装孔的位置，毛坯件的尺寸要比最终成品尺寸大2-3mm，方便后续机加工达到精度要求。另外，筒体与翼板的衔接位置要设计合理的拔模斜度，方便铸造或者注塑时脱模，拔模斜度通常取1:100到1:50之间，不会影响构件的最终装配尺寸。
