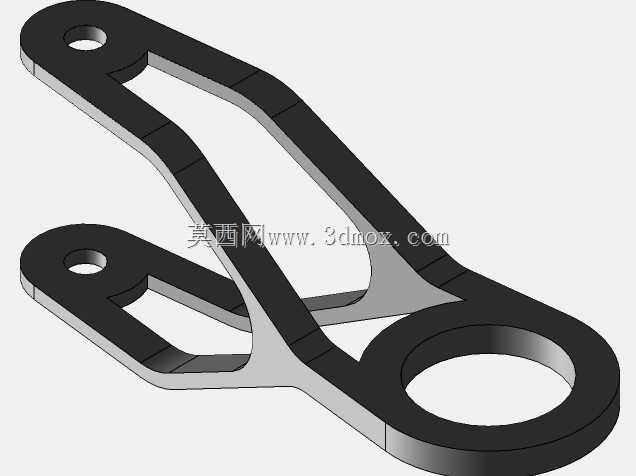

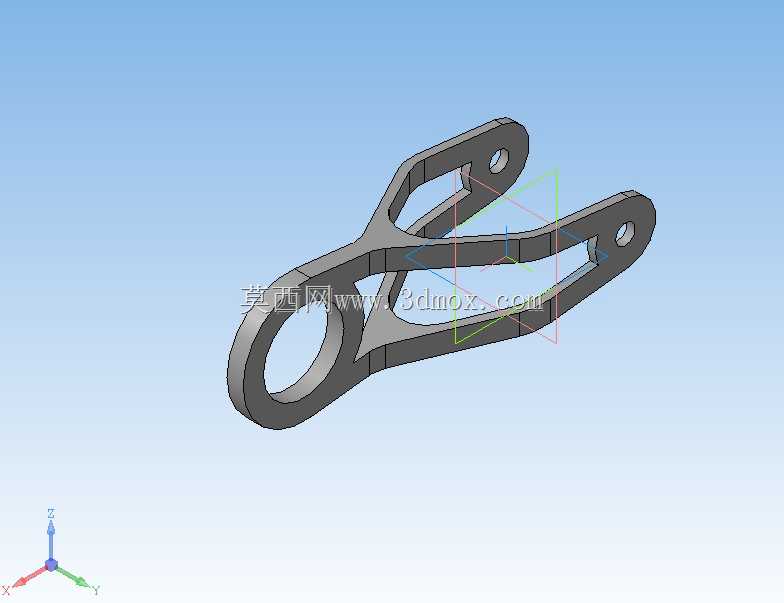

这类异形镂空摇臂构件,常见于中轻载的间歇传动链路中,多作为执行端与动力端的力传递中间体使用,在轻工自动化输送线的拨料机构、小型专用设备的摆角调节单元、户外便携折叠机具的铰接支撑段都能见到同构型零件的应用。从结构受力逻辑来看,该零件采用非等宽的曲臂走向设计,三个安装孔位分别对应不同的功能接口:大直径圆孔为动力输入铰接点,通常配套耐磨衬套与固定机架上的销轴配合,承受整根摇臂摆动过程中的主要径向载荷;两个小直径孔分别为执行端连接点与辅助支撑点,其中靠近曲臂弯折段的小孔用于连接末端执行构件,传递摆动力矩驱动末端完成往复摆角动作,最远端的小孔则用于连接限位拉杆或者复位弹性元件,约束摇臂的摆动行程边界,避免超程运动造成机构卡滞。
设计阶段采用镂空式的筋条布局并非单纯为了减重,核心是在保证零件截面抗弯模量满足载荷要求的前提下,去除非受力区域的冗余材料,一方面降低零件自身转动惯量,让动力端驱动时的响应速度更快,减少启停阶段的冲击载荷,另一方面也能避免实体结构在长期交变应力下出现的应力集中问题,两条平行的主承力筋沿着摆动力的传递路径走向布置,筋条过渡位置全部采用大圆角顺滑衔接,没有尖锐的直角转折,从根源上降低应力集中系数,提升零件的疲劳寿命。
从安装边界来看,该零件的三个安装孔中心距需要严格匹配对应机构的铰接点间距,孔位的同轴度、孔端面与孔轴线的垂直度都有明确公差要求,安装时大孔端的销轴需要保留合理的转动间隙,避免过盈配合造成摇臂摆动卡涩,两个小孔端的连接件需要采用防松结构,防止长期往复摆动出现连接松动。零件的厚度方向尺寸统一,既可以采用板材激光切割后去毛刺成型,也可以采用压铸工艺批量生产,不同工艺下的表面处理方式也有区别,用于常规工业环境的零件做发黑防锈处理即可,用于有腐蚀介质环境的则需要做镀锌或者喷塑处理。
实际选型替换时,首先要确认三个安装孔的中心距尺寸与原有机构匹配,其次要核算零件的截面厚度是否满足对应载荷下的强度要求,避免出现过载断裂的情况,安装完成后需要手动盘动整个传动链路,确认摇臂在全行程摆动过程中没有与周边构件出现运动干涉,尤其是镂空区域的边缘不能与相邻的固定件发生刮擦,预留足够的安全运动间隙。这类摇臂构件的摆动角度通常由配套的曲柄或者凸轮行程决定,自身结构不需要做额外的行程限位,所有的限位功能都通过相邻构件实现,因此零件本身的形位公差控制重点在三个孔的位置精度上,筋条的外形尺寸只要不超出安装边界即可,不需要过高的尺寸精度,能有效降低加工成本,适合批量配套使用。
