21英寸汽车改装用五辐运动轮辋结构设计

　　在民用性能车改装与场地赛车的行走系统匹配工作中，轮辋作为连接轮胎与车桥轴头的核心承载部件，其结构设计直接决定了轮胎的固定可靠性、行驶过程中的载荷传递效率以及簧下质量控制水平。这款21英寸规格的轮辋，主要面向大马力后驱性能车、入门级场地赛车的升级换装场景，适配扁平比30-40区间的高性能运动轮胎，可覆盖街道行驶、赛道日体验等多场景的使用需求。

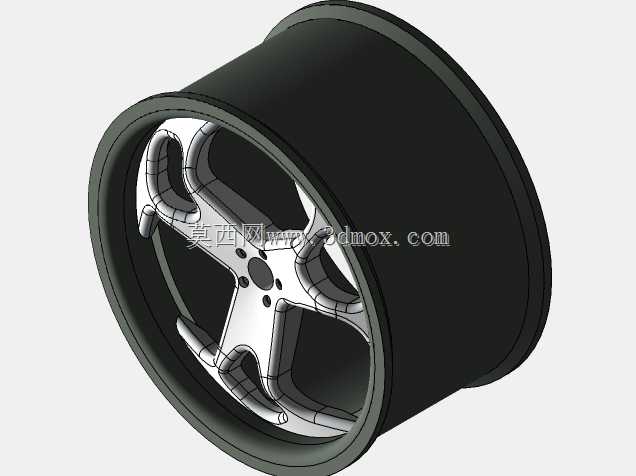

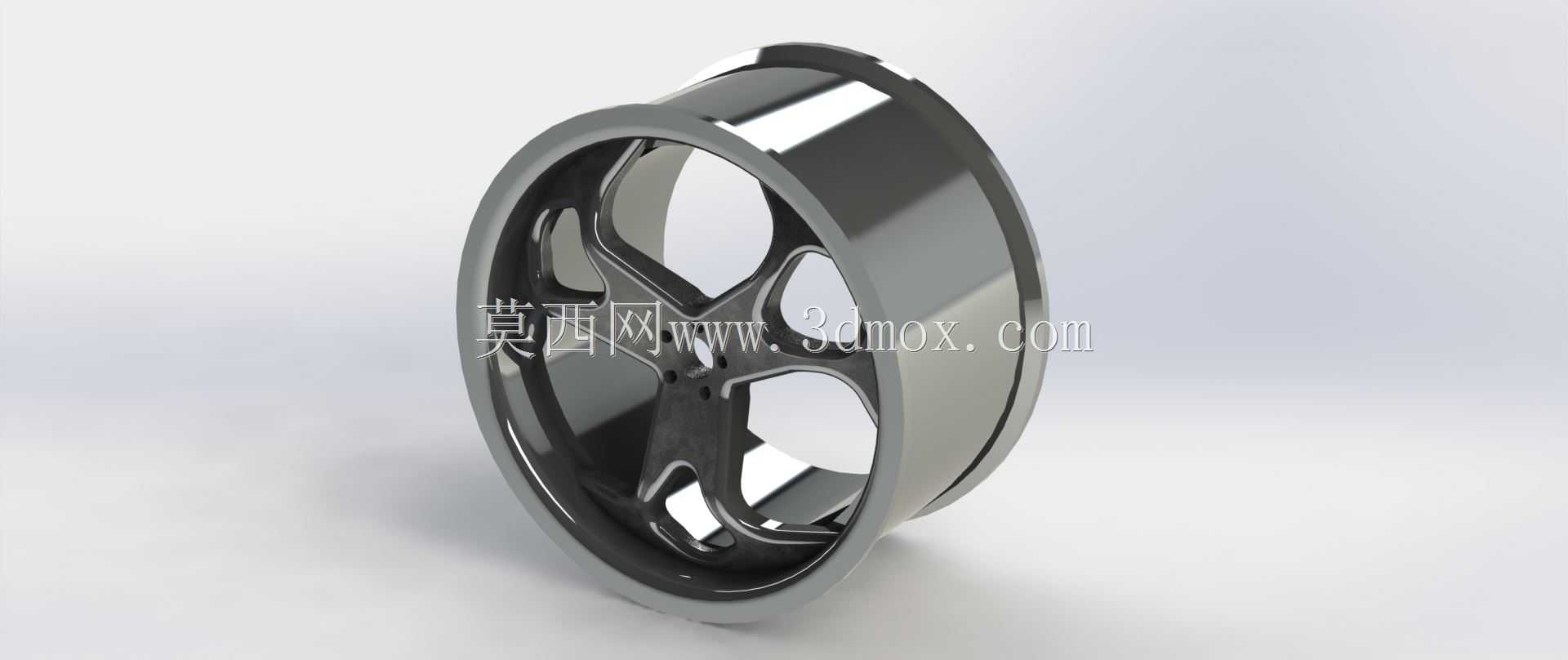

　　从实际装车的功能特性来看，该轮辋采用深槽式整体结构设计，轮缘位置做了加厚圆弧过渡处理，能够在轮胎低胎压行驶过弯时，避免胎唇与轮辋刚性接触造成的脱胎风险，同时轮辋与轮胎接触的胎圈座位置加工有符合行业标准的锥面结构，可保证轮胎充气后与轮辋紧密贴合，高速旋转时不会出现周向滑移。轮辐部分采用五辐大镂空的构型，这种设计并非单纯追求视觉效果，一方面大尺寸的镂空间隙可以为刹车系统预留足够的散热风道，让大尺寸多活塞刹车卡钳工作时产生的热量能够快速通过轮辐间隙散出，避免连续制动后出现热衰减；另一方面，五辐对称的结构可以在保证整体结构强度的前提下，尽可能削减非必要的材料用量，有效降低簧下质量，相比同尺寸多辐密辐的轮辋，单轮重量可降低12%左右，对于提升悬挂响应速度、改善车轮贴地性有明显帮助。

　　在设计思路的落地过程中，首先需要明确轮辋的安装边界参数：21英寸指的是轮辋的名义直径，对应胎圈座位置的直径尺寸为533.4mm，轮辋宽度设定为9.5J，可适配宽度255-285mm的轮胎，满足大马力车型的抓地力需求。安装孔位采用常见的5孔布局，孔距匹配主流性能车的120mm节圆直径，中心孔预留了适配不同车型轴头的加工余量，安装面的偏距值设定为35mm，装车后轮辋外沿与翼子板基本齐平，既不会因为偏距过小导致轮辋突出翼子板违反改装规范，也不会因为偏距过大让轮辋内缩蹭到悬挂摆臂或者避震筒身。轮辋的中心位置设计有凸起的中心孔凸台，装车时可以与车桥轴头紧密配合，承担轮辋的径向定位作用，避免仅靠螺栓固定时出现的定位偏差，减少高速行驶时的车轮抖动问题。

　　从结构强度的设计考量上，轮辐与轮辋筒体连接的位置做了大圆角过渡处理，避免应力集中造成的结构断裂，在螺栓安装孔的位置，局部增加了壁厚，强化螺栓紧固位置的承压能力，避免多次拆装螺栓后出现安装孔变形。轮辋的筒体部分采用不等厚设计，靠近轮缘的位置厚度更大，承受轮胎侧偏带来的冲击载荷，中间位置厚度适当减薄控制整体重量。在实际的建模过程中，所有的曲面过渡都做了连续性处理，既可以满足后续铸造或者锻造工艺的脱模要求，也能减少应力集中点，提升部件的疲劳寿命。

　　在实际装车验证的场景中，这款轮辋可以承受1.2g以上的侧向加速度载荷，满足赛道行驶时的高强度受力需求，轮辐的镂空设计也方便日常使用时的清洁维护，刹车产生的粉尘不会在轮辋内部大量堆积，冲洗时可以直接通过镂空间隙将粉尘冲净。同时轮辋的气门嘴安装孔预留了标准尺寸，可适配通用型橡胶气门嘴或者金属防爆气门嘴，不需要额外做改装适配。
