VESA标准可调节电视壁挂支架结构设计

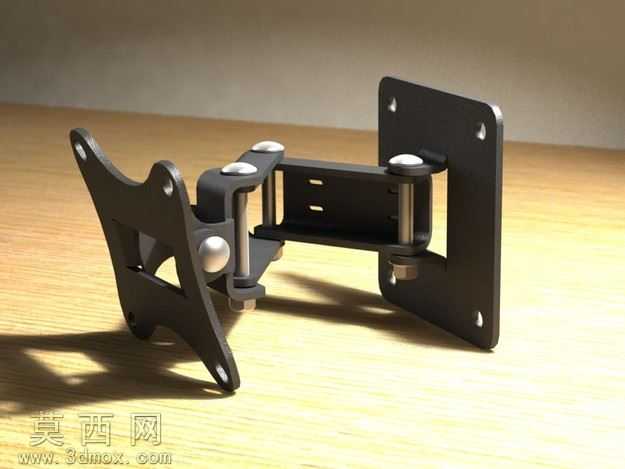

本作品为符合VESA安装标准的可调节电视壁挂支架三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对每一处连接结构、转动副、安装孔位都做了精准的尺寸约束，确保模型可直接导出工程图用于生产加工参考。模型渲染阶段采用哑光冷轧钢材质模拟支架的实际用料质感，对金属表面的细微磨砂纹理、安装孔的倒角边缘、转轴处的铰接间隙都做了精细化的材质与光影处理，渲染效果真实还原了成品支架的外观质感，能够直观呈现产品装配完成后的实际形态。从结构设计来看，该支架采用双安装板配合多连杆铰接的结构形式，靠墙侧的安装板设置四个对称分布的沉头安装孔，可直接通过膨胀螺丝固定于墙面，孔位间距严格匹配通用VESA壁挂标准，适配绝大多数符合该规范的平板电视、显示器设备；靠近显示设备侧的安装板同样设置对应规格的安装孔位，用于和显示设备背部的安装螺孔固定。中间的多连杆铰接结构集成了俯仰角度调节、水平小范围偏转的功能，每一处铰接位置都设计了对应的锁紧旋钮结构，用户调整到合适观看角度后可通过旋钮锁死结构，避免设备使用过程中出现移位、下垂的问题。设计过程中充分考虑了支架的承重性能，对连杆的厚度、铰接轴的直径、安装板的加强筋结构都做了优化，在保证整体结构轻量化的前提下提升结构强度，避免长期承重出现结构变形。同时模型还预留了走线空间的设计考量，支架侧边设置了理线卡位，方便用户整理显示设备的电源线、信号线，让安装后的墙面更加整洁美观。整个模型的装配关系完整，所有零件都可独立拆分编辑，包含完整的配合约束，能够直接用于运动仿真，验证支架调节过程中的运动干涉情况，也可根据不同尺寸、不同承重需求的显示设备，快速调整对应板件的尺寸、连杆的长度参数，快速衍生出不同规格的同系列支架产品，大幅缩短同类型产品的设计开发周期，为五金支架类产品的设计提供了可靠的参考模型。
