带虹吸管结构的厨卫排水地塞结构设计

　　日常厨卫空间的排水节点，一直是家装、商用卫浴管路系统里容易被忽略却直接影响使用体验的核心部件，传统排水地塞往往只具备单一的通水遮挡功能，在长期使用中容易出现水封干涸反味、毛发杂物堵塞管路、排水流速不足导致地面积水等共性问题，这款带虹吸管结构的排水地塞，就是针对这些实际使用痛点做的结构优化设计。从实际应用场景来看，这款地塞可适配家庭卫生间淋浴区、阳台拖把池、厨房水槽排水口，也可用于商用餐饮后厨的地面排水节点、公共卫浴间的排水端口，适配常规50管径的PVC排水管路安装，不需要对原有预埋管路做大规模改造，替换安装门槛较低。

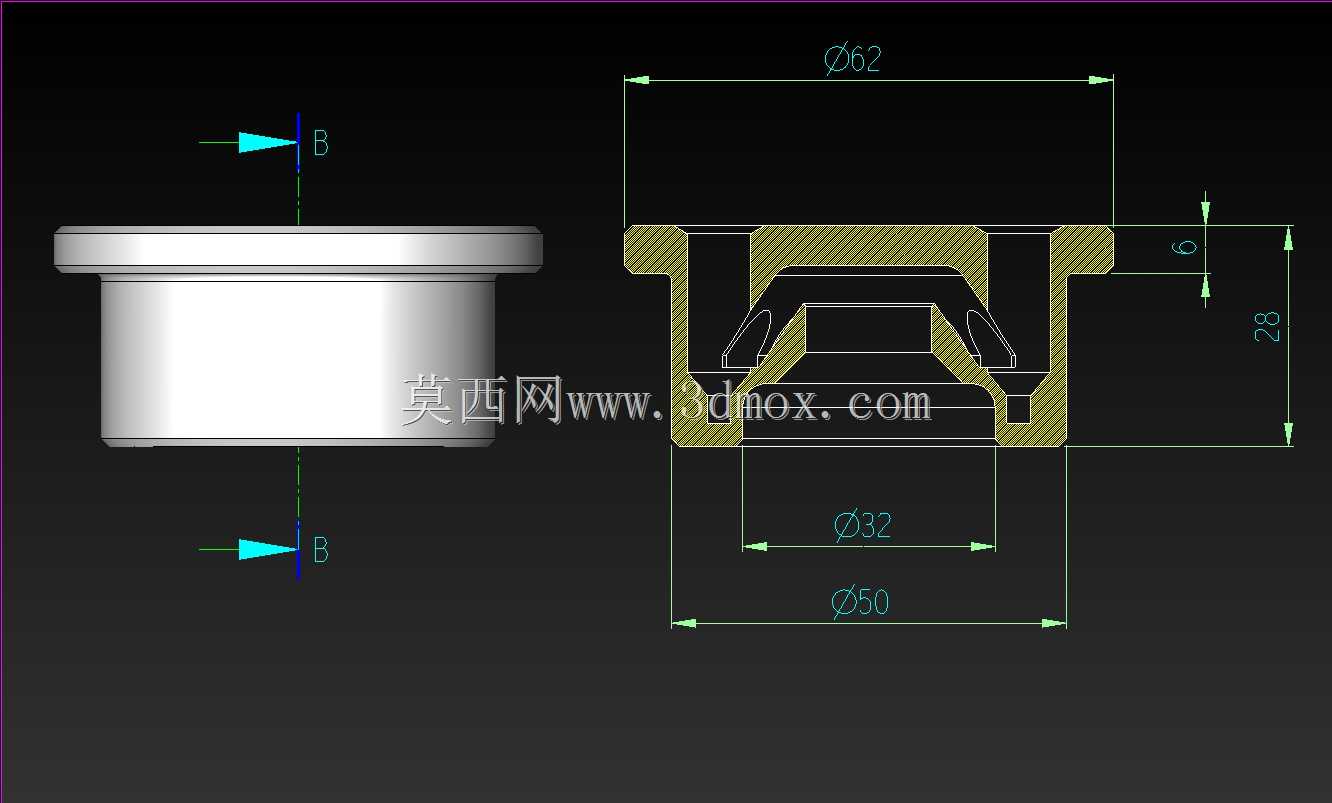

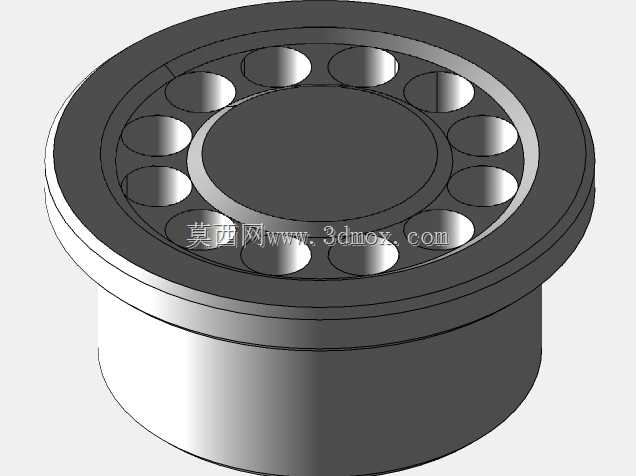

　　从结构设计逻辑来看，这款地塞没有采用传统翻板、弹跳芯的复杂活动结构，整体采用一体化嵌套式设计，上部为带均匀过水孔的法兰压边结构，压边外径做了圆弧过渡处理，安装后可完全贴合排水口周边的瓷砖或石材台面，不会出现凸起硌脚、缝隙藏污纳垢的问题；过水孔采用环形阵列排布，单孔孔径控制在8mm，既可以保证大流量排水时的过流面积，又能拦截头发、食物残渣等大体积杂物，避免杂物直接落入下水管道造成管路堵塞，日常清理时只需要拿起地塞倒掉拦截的杂物即可，不需要伸手到管路内掏取杂物，维护便利性大幅提升。

　　中部的虹吸管结构是这款地塞的核心设计点，区别于传统地塞依靠存水弯做水封的结构，这款地塞自身集成了虹吸式流道，当排水流量达到阈值时，流道内会自动形成负压虹吸效应，加快排水流速，避免地面积水；同时流道的弯折结构可以形成稳定的水封层，即使长期不使用，水封也能有效阻隔下水管道内的异味、蚊虫顺着排水口返到室内，解决了传统地塞水封容易干涸、防臭效果不稳定的问题。下部的插接筒体做了1.5度的拔模斜度，外壁设置了两道环形密封槽，安装时配套对应规格的橡胶密封圈，插入排水管道后可以实现过盈配合，不会因为水流冲击出现地塞移位、密封失效漏水的问题，筒体插入深度控制在45mm，不会和管路内原有存水弯、下水软管的安装位置产生干涉，适配绝大多数同规格预埋排水管路的安装边界。

　　从建模细节来看，整个零件的壁厚做了均匀化处理，主体壁厚控制在2.5mm，既可以满足日常踩踏、水流冲击的结构强度要求，又不会因为壁厚过大导致注塑生产时出现缩痕、翘曲等成型缺陷；所有过水边缘都做了R1的圆角处理，没有尖锐的毛刺棱角，避免日常清理时划伤手部，也减少了杂物挂附在棱角处造成堵塞的概率。法兰压边的下表面做了细密的环形防滑纹，安装后和地面接触面的摩擦力更大，即使地面湿滑、脚面蹭到地塞也不会轻易移位，不需要频繁调整安装位置。

　　在实际选型适配时，只需要确认预埋排水口的内径、地面完成面到管路存水弯的垂直距离满足安装尺寸要求即可，不需要额外加装其他转接配件；相比传统的多组件拼装地塞，这款一体化结构的地塞没有容易脱落的小零件，长期使用不会出现零件锈蚀、弹簧失效、翻板卡滞等故障，使用寿命更长，也减少了后期更换维护的成本。针对不同的使用场景，还可以在环形过水孔位置配套不同孔径的过滤网片，比如用于厨房场景时可以换用更密的网片拦截细小的食物残渣，用于淋浴区时可以换用带毛发挂钩结构的内芯，进一步提升防堵塞的性能，整体结构预留了足够的改装拓展空间，不需要重新开模就可以适配不同场景的使用需求。
