发动机罩出口管路环形转接密封结构

　　在航空航天、地面燃机以及车用动力单元的外围管路布局中，发动机罩出口位置的介质输送衔接一直是管路设计里容易被忽略但直接影响整机运行可靠性的细节节点。这类转接环的核心作用，是解决发动机罩壳体出口的铸造/冲压成型接口，与下游标准化管路、波纹管或者柔性软管之间的尺寸公差匹配、安装角度补偿以及密封面贴合问题，避免高温带压气流或者润滑油气从衔接位置泄漏，同时抵消发动机运行过程中产生的高频振动向外部管路传递，降低管路疲劳开裂的风险。

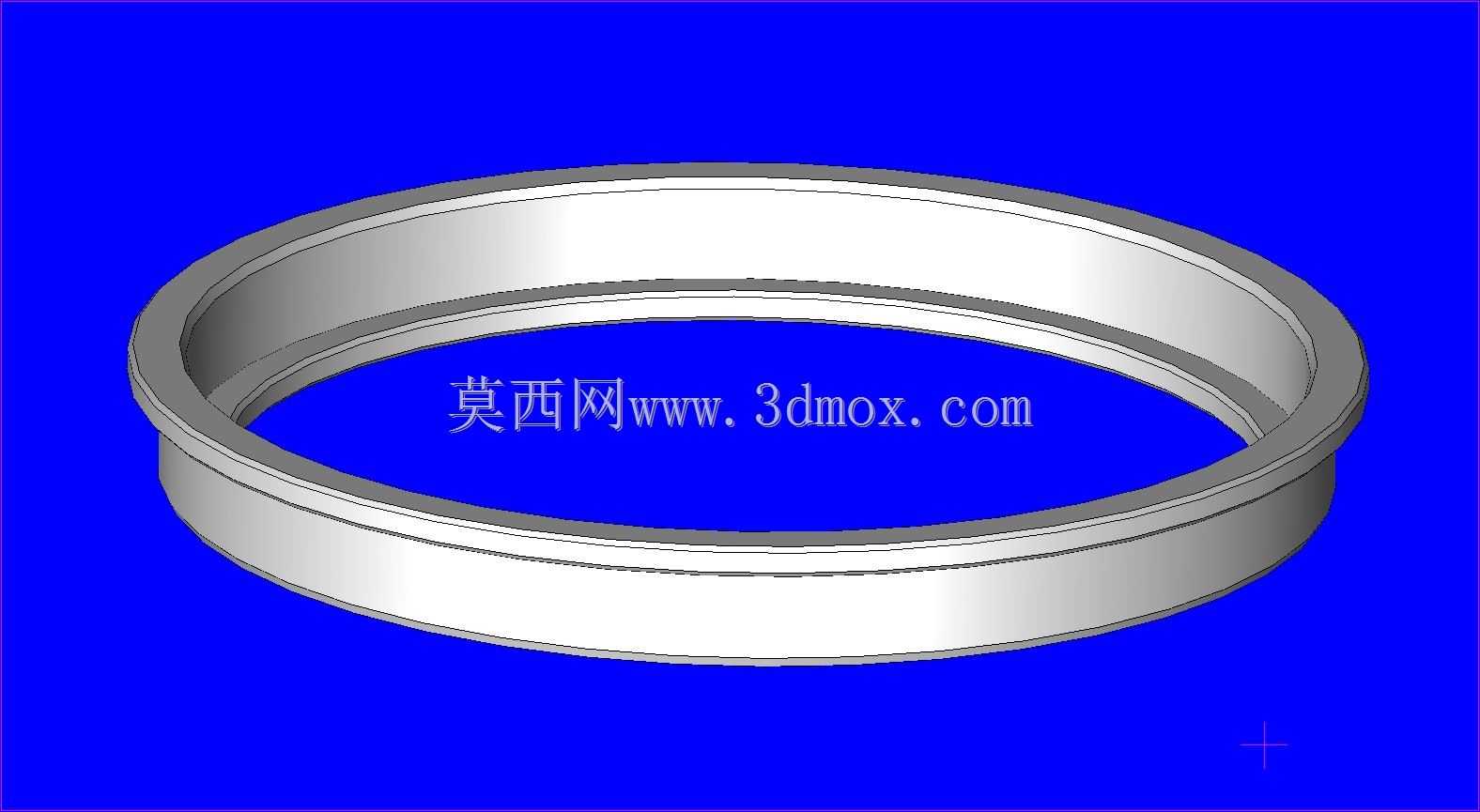

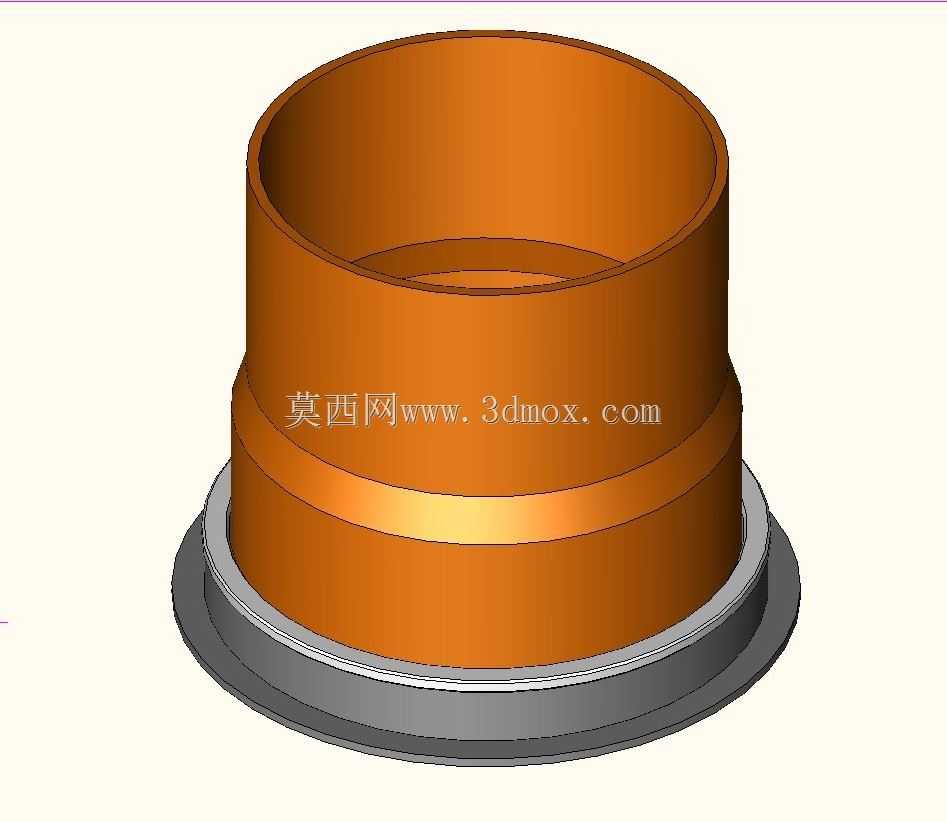

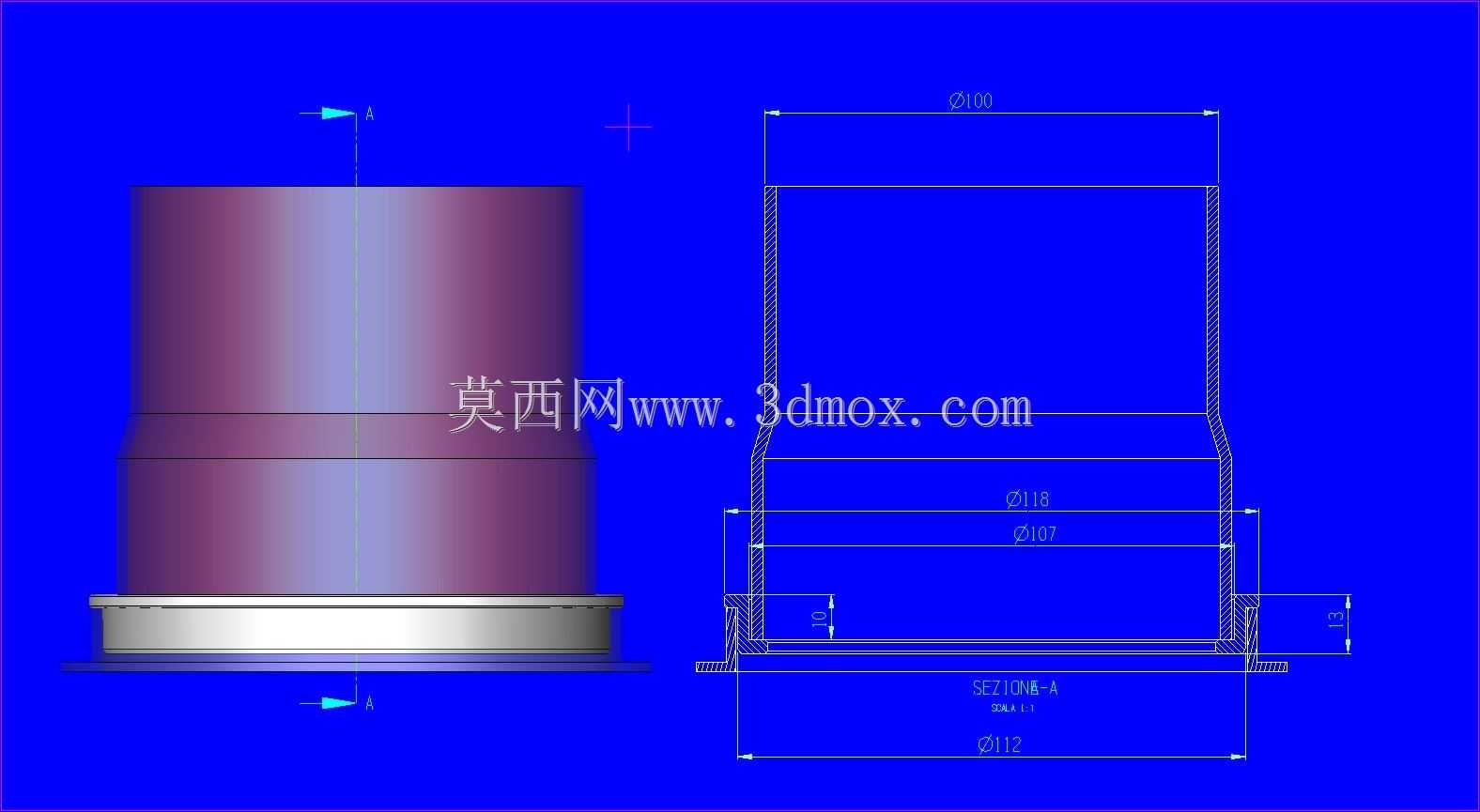

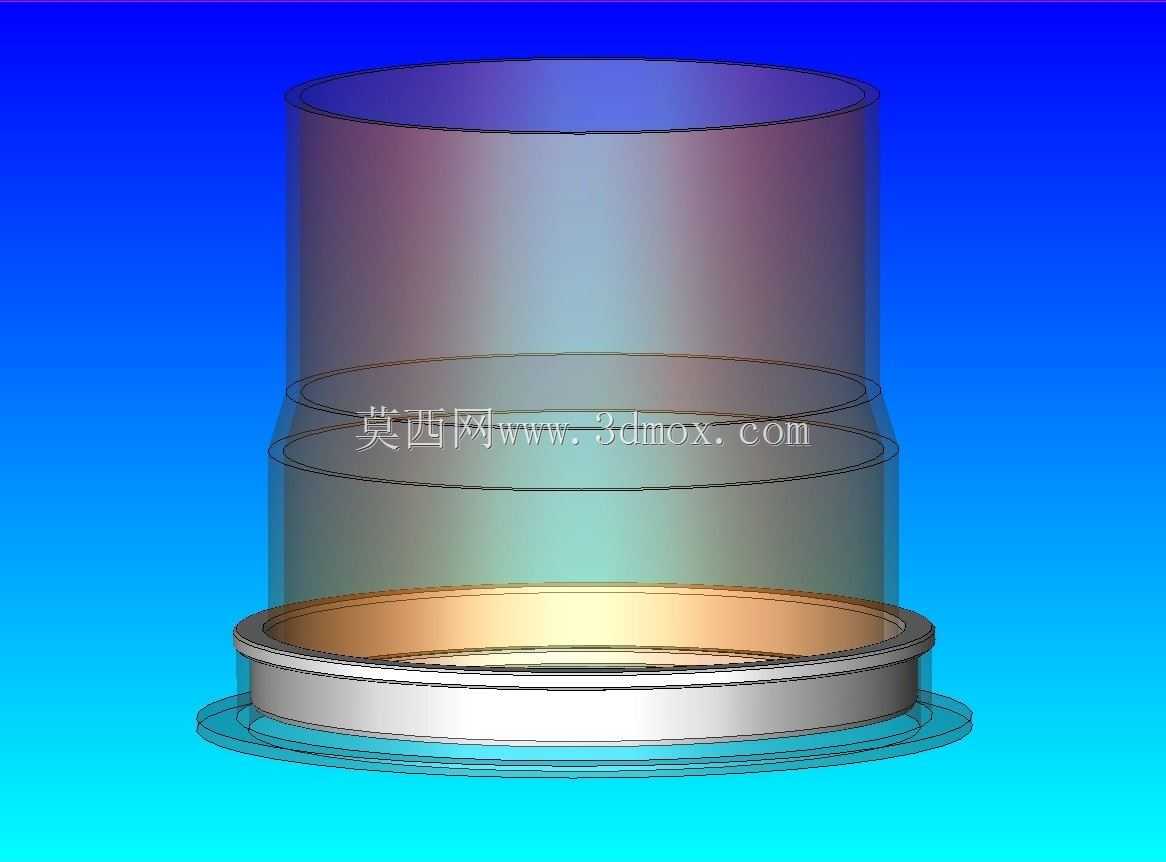

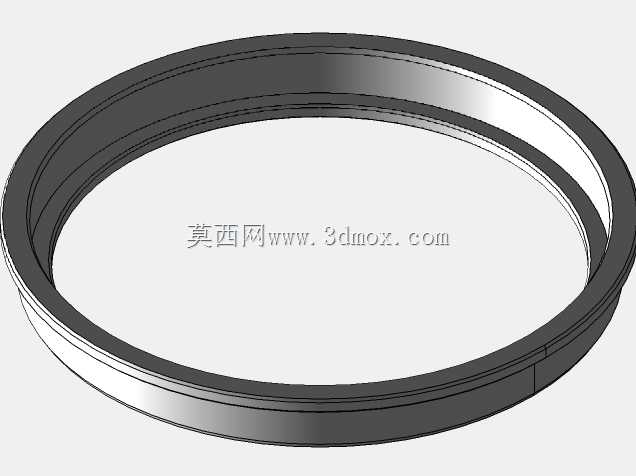

　　从结构设计逻辑来看，这类环形转接件没有多余的冗余结构，整体采用薄壁回转体构型，轴向设置两级阶梯式止口：靠近发动机罩侧的止口直径与壳体出口的内孔/外止口做小间隙配合，配合公差通常选取H7/h6区间，既保证安装时的同轴度定位，又不会因为公差过紧导致高温工况下热膨胀卡滞，拆卸维护时无法顺利脱出；另一侧的止口则匹配下游连接管路的端头尺寸，根据对接形式的不同，可以设计成卡箍对接面、法兰贴合面或者直插式 barb 结构，本次呈现的转接环两端均采用光滑环形贴合面，适配标准V型卡箍的压紧密封需求，贴合面的表面粗糙度控制在Ra1.6以内，保证密封垫片压紧后不会出现微观泄漏通道。

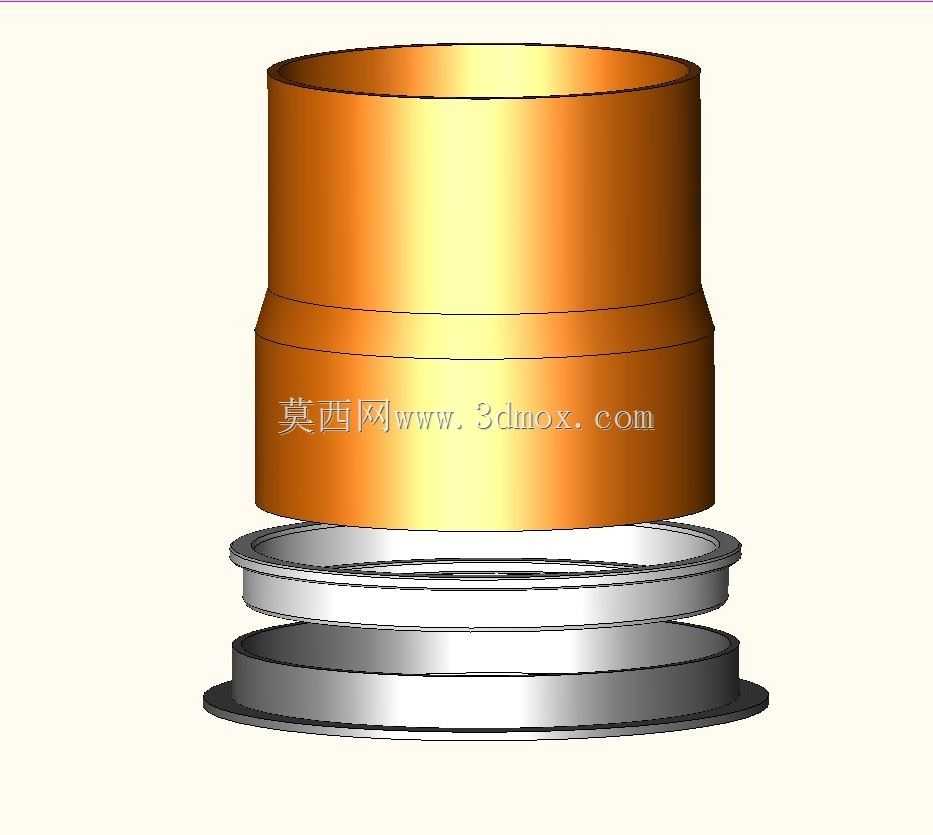

　　设计过程中需要重点考量安装边界的约束条件：首先是轴向安装空间，发动机罩出口位置通常周边布局有传感器线束、冷却管路以及其他附属支架，转接环的轴向总长度需要严格控制，在保证两端配合止口有足够接触长度（通常不小于配合直径的15%）的前提下尽可能压缩轴向尺寸，避免和周边部件产生运动干涉；其次是径向尺寸边界，转接环的最大外圆直径需要小于周边安装预留的操作空间，保证卡箍安装时工具可以顺利到达压紧位置，不会因为外圆过大导致卡箍无法卡入到位；另外还要考虑安装过程的容错性，转接环的两端导入位置均设计有15°到30°的导入倒角，安装时即使存在小角度的偏斜，也可以顺着倒角顺利滑入配合位置，降低现场装配的对位难度，提升装配效率。

　　从实际工况适配的角度，这类转接环的壁厚设计需要兼顾结构强度与轻量化需求：如果应用在航空发动机场景，通常会采用高温合金薄壁结构，壁厚控制在1.5mm到2.5mm之间，在满足高温下结构刚度要求、避免压紧力作用下产生塑形变形的前提下，尽可能降低零件重量；如果是车用柴油或者汽油发动机场景，则可以采用铝合金或者不锈钢材质，壁厚适当调整到2mm到3mm，兼顾成本与耐腐蚀性能。环体中间位置没有额外的加强筋结构，依靠环形结构自身的截面惯性矩保证径向刚度，在卡箍的额定压紧力作用下，环体的径向变形量需要控制在0.05mm以内，避免因为变形导致密封面出现间隙，引发介质泄漏问题。

　　在管路系统的振动传递路径上，这类转接环还承担了一定的阻抗匹配作用：通过调整环体的壁厚以及截面形状，可以改变管路衔接位置的固有频率，避免发动机的主要激励频率和管路系统的固有频率重合，引发共振问题。设计阶段通常会结合有限元模态分析，校核转接环安装状态下的前六阶固有频率，确保其避开发动机怠速、额定转速等常用工况下的激励频率区间，减少长期振动导致的密封垫片老化、管路接头松脱等故障。另外，转接环的密封面平面度需要控制在0.02mm以内，不管是金属硬密封还是配合橡胶垫片、金属缠绕垫片的软密封形式，平面度超差都会直接导致密封失效，尤其是在高温工况下，垫片的补偿能力会随着温度升高而下降，对密封面的形位公差要求会更加严格。

　　实际选型应用时，还需要结合管路内的介质特性调整细节参数：如果输送的是高温高压燃气，转接环的密封面位置可以设计成微小的凸线密封结构，提升密封比压；如果输送的是含油雾气或者曲轴箱通风气体，则可以在环体内壁设计微小的导油槽，将凝结的机油顺着导油槽回流到发动机罩内部，避免机油在转接位置积聚，长期使用后渗漏到外部形成积油，引发安全隐患。安装时转接环的两端配合面通常不需要额外涂抹密封胶，依靠配合止口的定位以及卡箍的压紧力即可实现可靠密封，过度涂抹密封胶反而可能导致胶液被挤压进入管路内部，堵塞下游的传感器或者节流孔，引发不必要的系统故障。
