斜向40圆管墙面安装固定支撑座

　　这款支撑构件主要用于外径40mm规格的圆管在混凝土墙面、钢结构立面的斜向安装固定场景，常见于户外管线架设、工业设备旁通管路布置、小型设备扶手安装、3D打印定制工装的管路固定环节，区别于常规垂直或水平走向的管夹，它专门适配管体与安装面存在固定倾角的布设需求，避免管路在转角、斜向引出位置出现额外的弯头拼接，减少管路连接点的泄漏风险，同时降低现场配管的弯折加工难度。

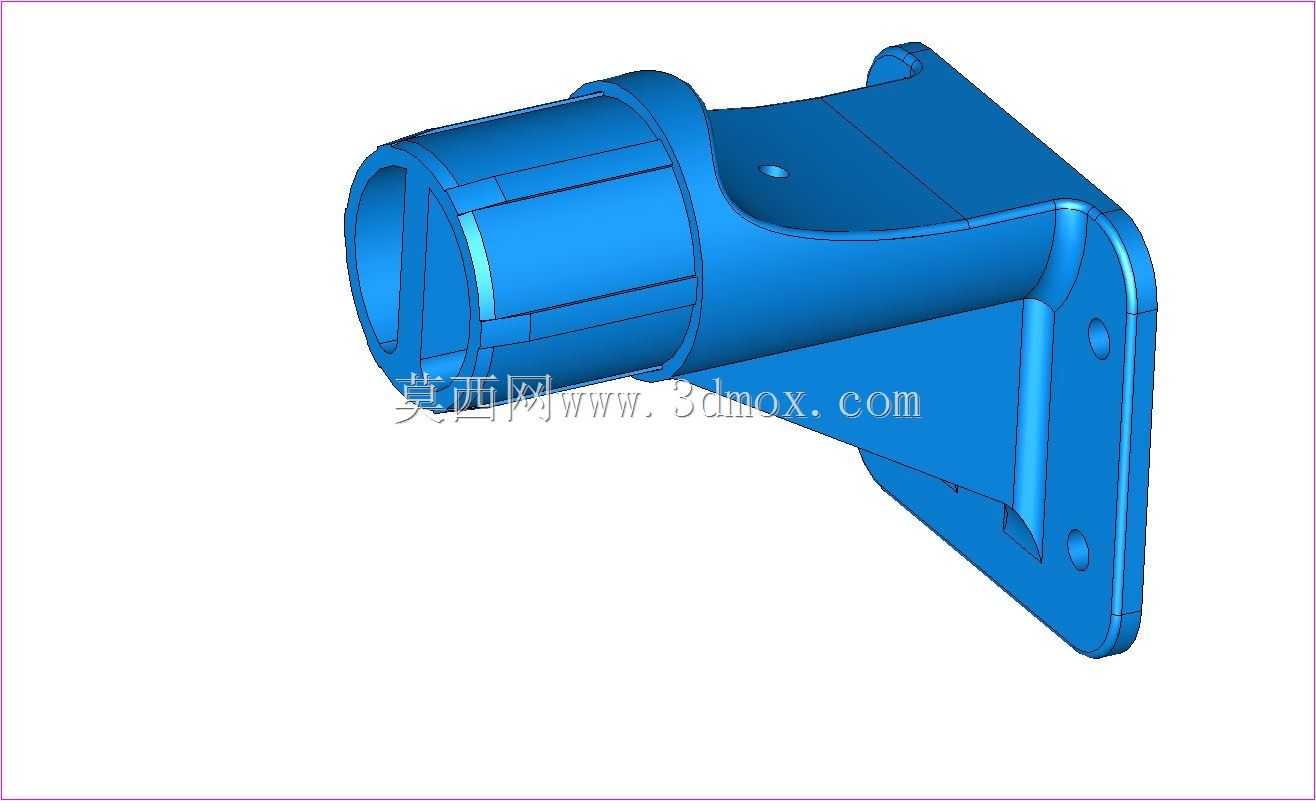

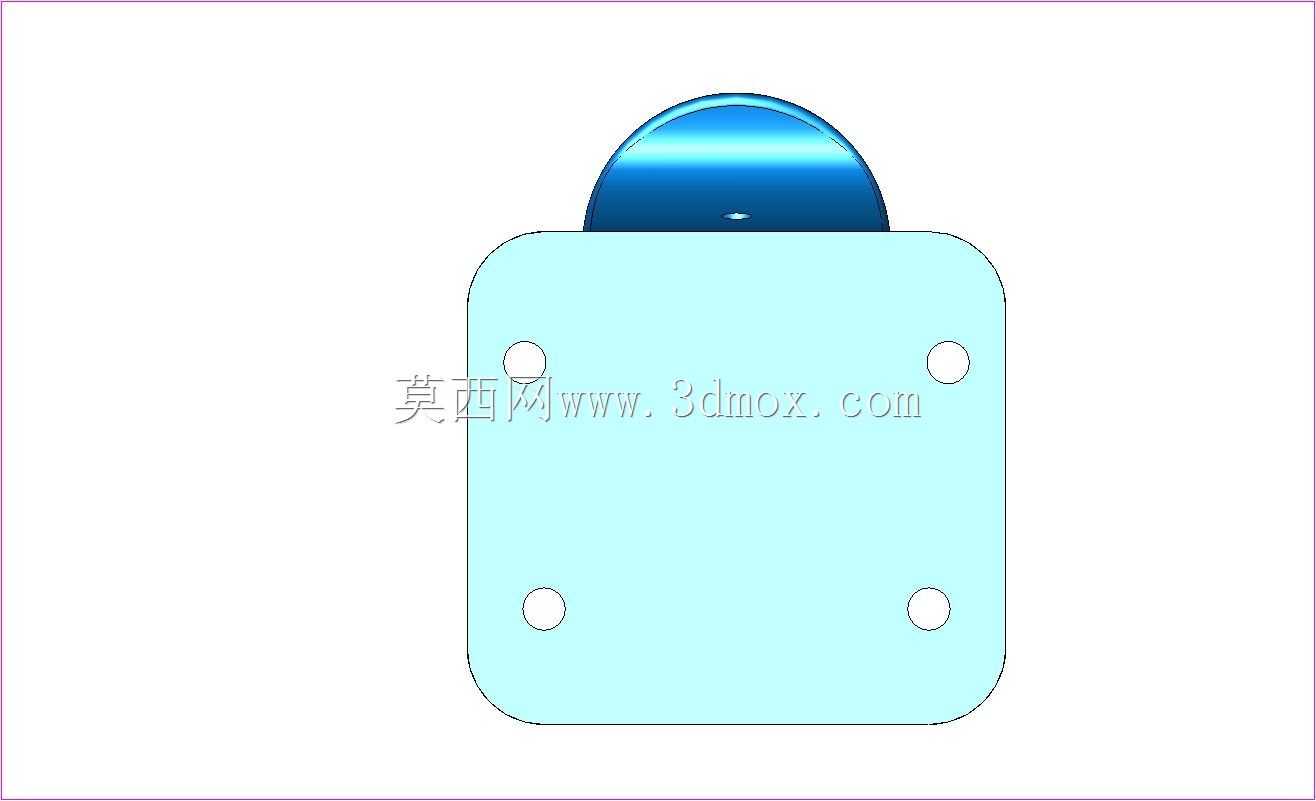

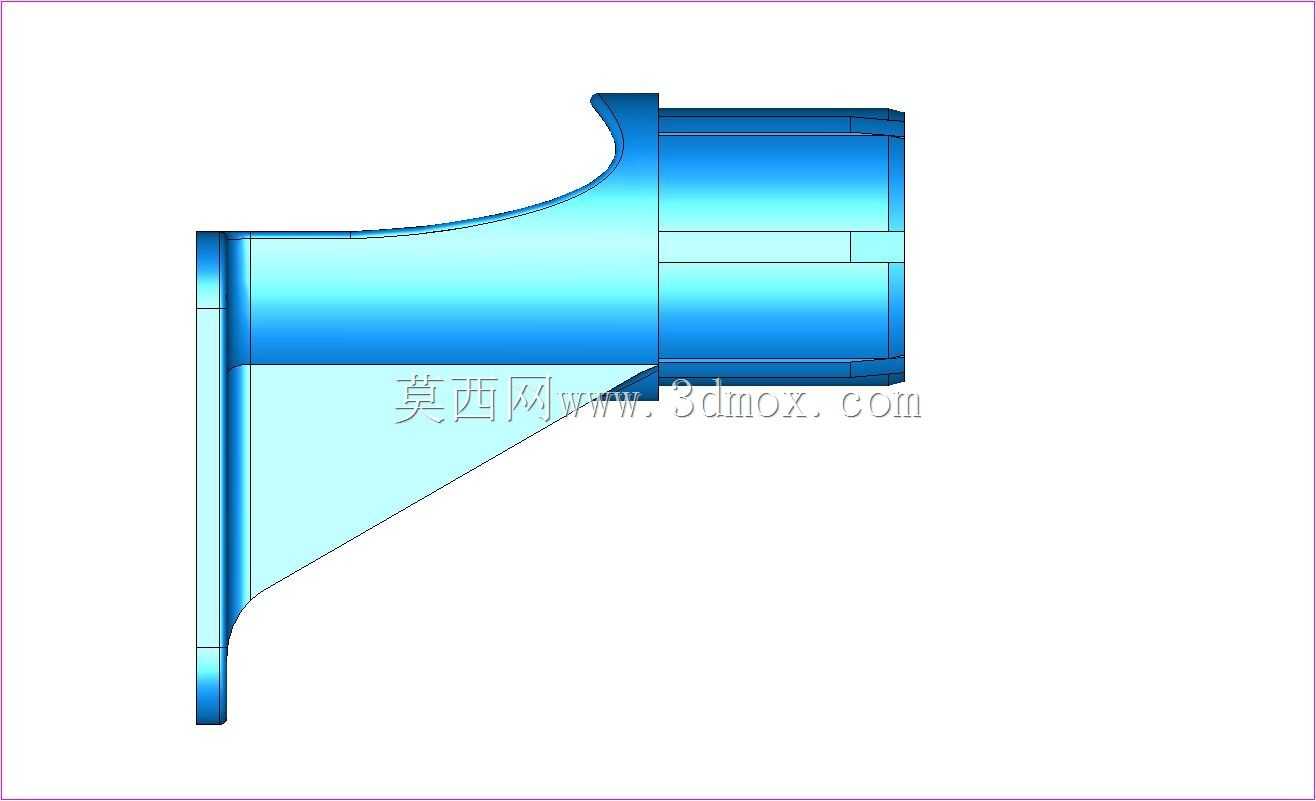

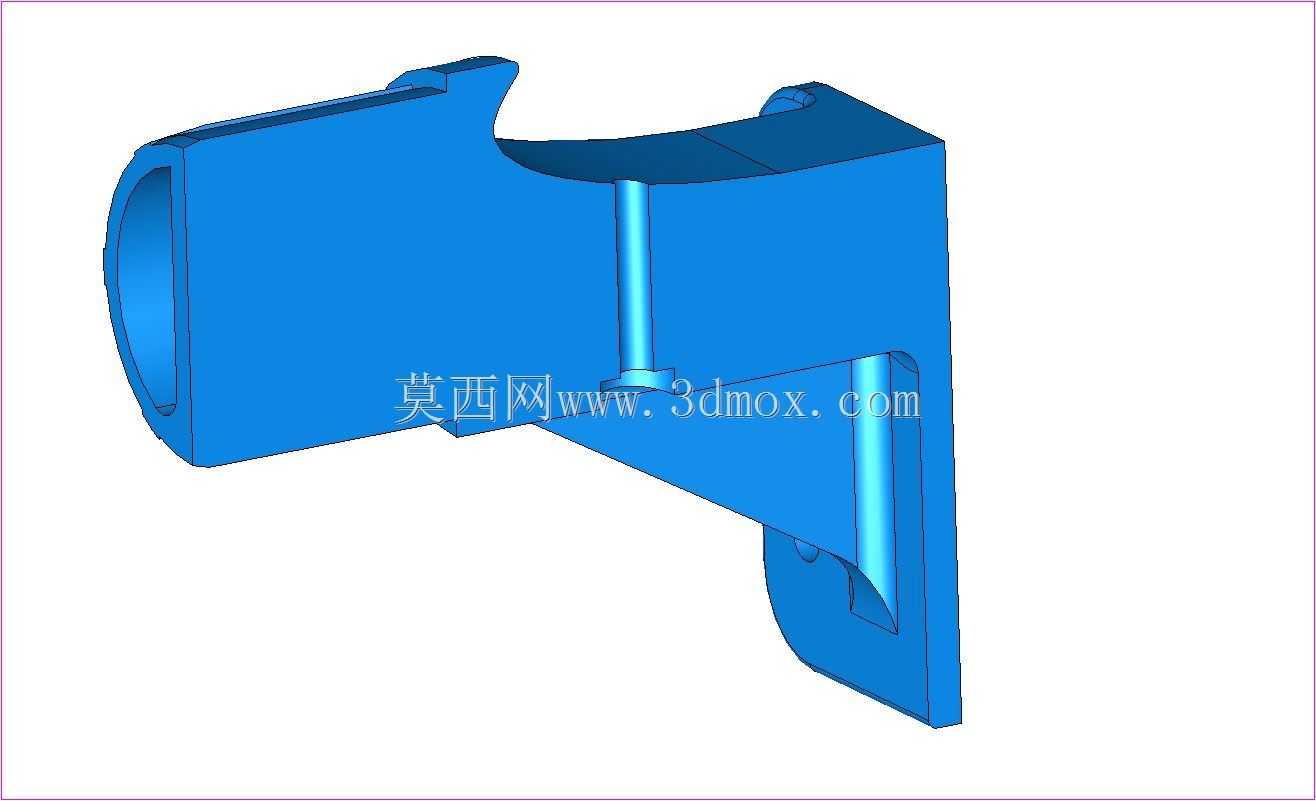

　　从结构设计来看，构件整体分为安装底板、斜向承插管体、加强筋三个核心部分。安装底板为带圆角的方形结构，四个角位置预留了沉头安装孔，孔位间距按照常规膨胀螺栓、自攻螺钉的安装间距设计，沉头结构可以让螺栓头部完全没入板面，不会出现凸起干涉管体安装或者后续外围装饰覆盖的问题，底板与安装面完全贴合，保证受力时整个支撑座不会出现局部翘曲，将管体传递的载荷均匀分散到整个安装接触面，避免局部应力集中导致墙面破损或者固定螺栓松脱。斜向承插管体的内径与40mm圆管外径做间隙配合设计，配合公差控制在适合现场插接的范围，既不会因为间隙过大导致管体插入后出现晃量，也不会因为间隙过小导致现场安装时插接困难，管体内部还设置了轴向的加强肋，既可以减少注塑或者3D打印制作时的壁厚不均问题，也能提升管体自身的抗形变能力，当管体承受径向载荷时，内部肋条可以分散管壁的受力，避免长期受力出现管口开裂变形。

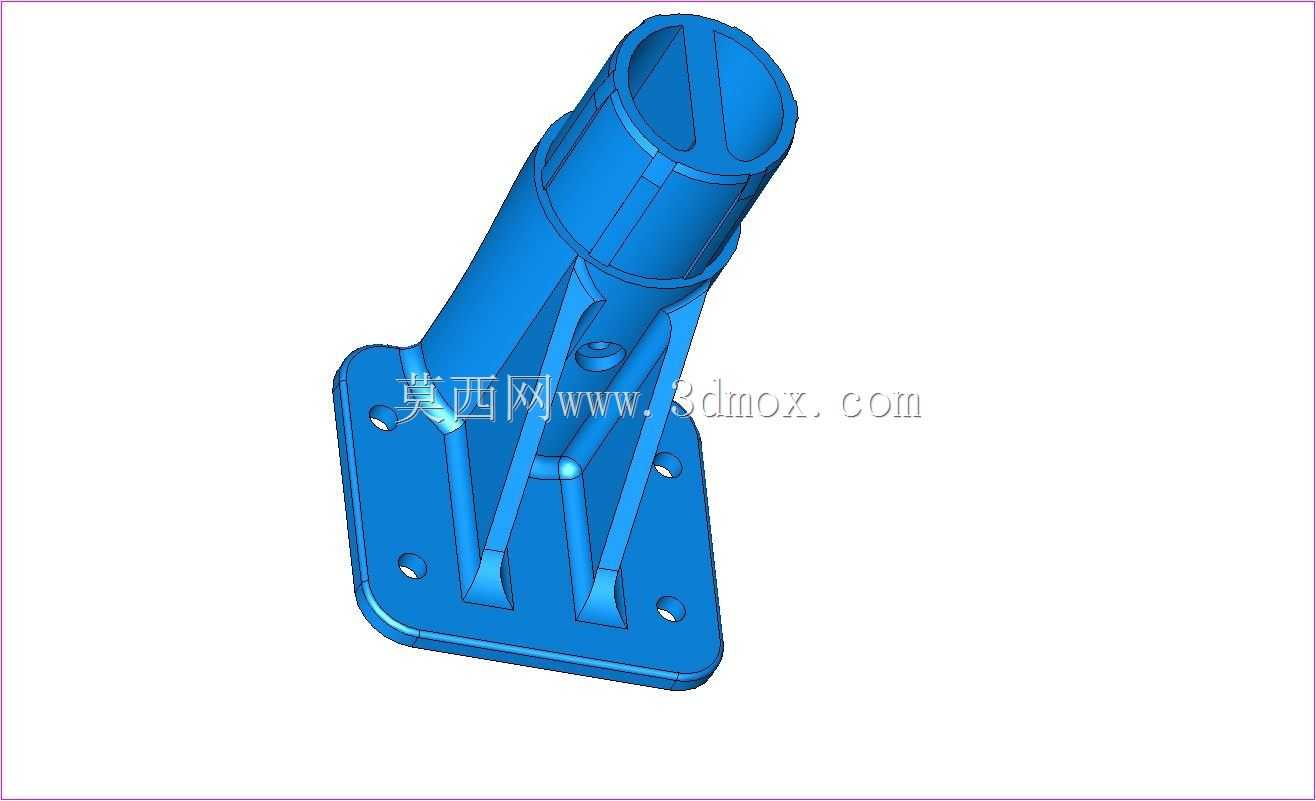

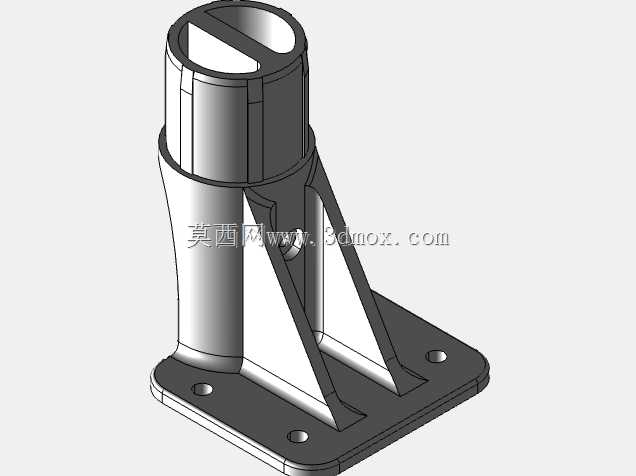

　　连接底板与承插管体的部分设置了多道三角形加强筋，筋位沿着管体的倾斜方向对称布置，从底板表面一直延伸到承插管体的中上部位置，这种设计可以在不额外增加整体壁厚的前提下，大幅提升整个支撑座的抗弯、抗扭强度——当管体上挂载附属部件、或者管路内部介质流动产生振动、或者户外场景承受风载时，加强筋可以将管体受到的弯矩直接传递到底板的安装孔位区域，避免管体与底板连接的根部位置出现应力断裂。筋位的厚度做了均匀过渡处理，连接处都做了圆角过渡，避免加工过程中出现应力集中导致的开裂，也减少了注塑生产时的缩痕问题，即便是采用FDM3D打印制作，这种均匀壁厚的筋位也不容易出现打印翘曲、层间结合力不足的问题。

　　从安装边界来看，整个支撑座的底板轮廓尺寸控制在常规手动工具安装的操作范围内，四个安装孔的位置距离底板边缘预留了足够的扳手操作空间，现场安装时不需要额外扩孔或者调整孔位，直接标记孔位后钻孔固定即可。承插管体的倾斜角度经过实际场景验证，适配多数现场斜向引出管路的常用角度，管体的有效插接深度足够保证管体插入后不会出现松脱，必要时可以在管体侧面预留的顶丝孔位置加装紧定螺钉，进一步固定插入的圆管，避免管体在振动环境下出现轴向窜动。整个构件没有多余的装饰性结构，所有外形结构都服务于受力与安装需求，没有尖锐棱角，安装后不会出现划伤操作人员的风险，外露的表面都做了平滑过渡处理，不管是采用金属压铸、工程塑料注塑还是3D打印制作，都不需要过多的后处理工序就能直接投入使用。在实际选型时，这款支撑座可以替代现场焊接的角铁支架，不需要现场做焊接、防腐处理，安装效率更高，外形也更规整，适合对安装外观有一定要求的商用、民用管路布设场景，也可以用于小型自动化设备的框架斜撑固定、展示道具的圆管支撑等拓展场景，结构的受力冗余足够承受常规静态载荷与小幅振动载荷，长期使用不会出现明显的形变失效。
