倾斜墙面安装用风扇固定适配结构件

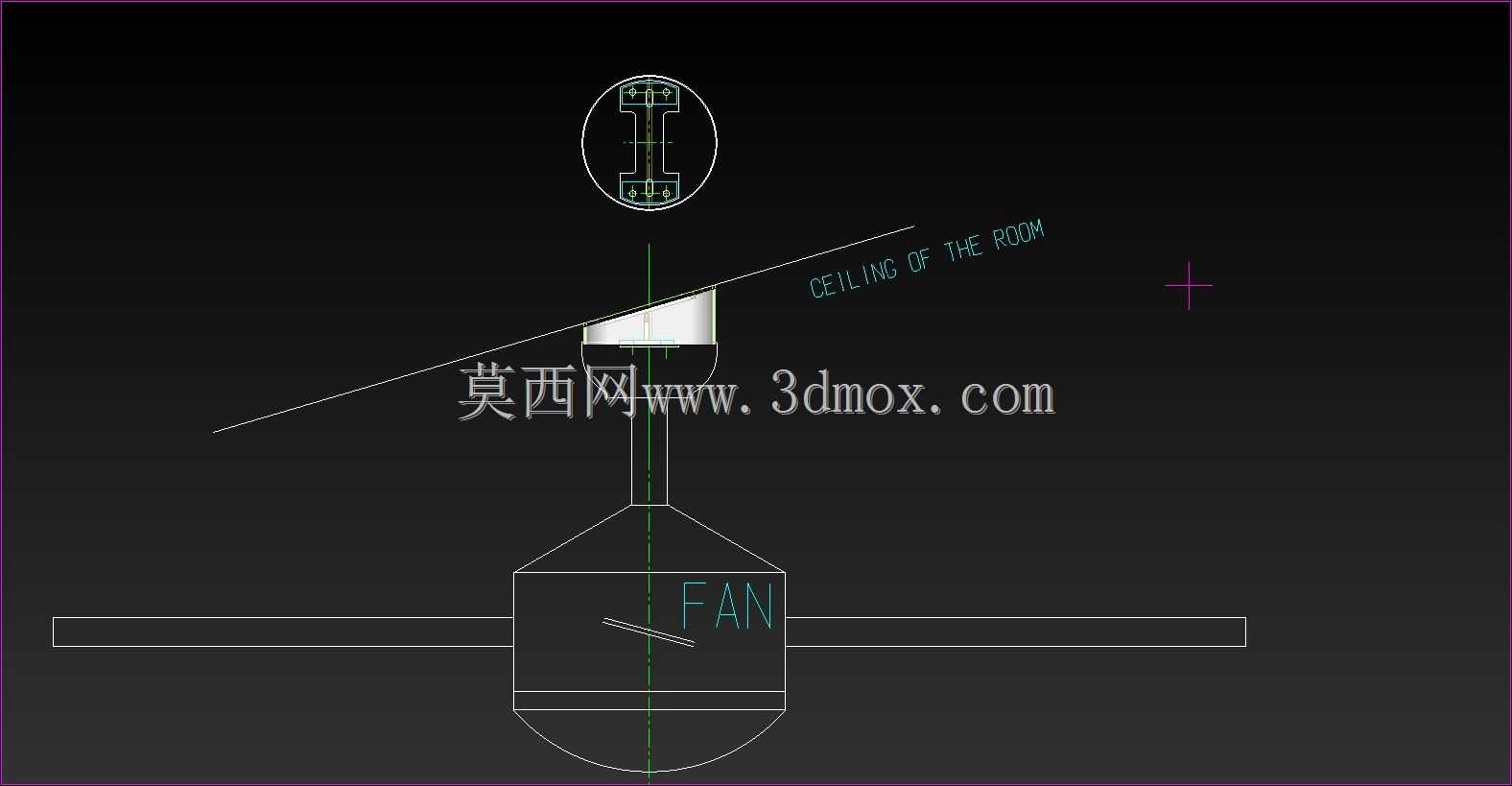

　　在民用通风、工业工位散热、设备配套排风等场景中，经常会遇到安装基面并非垂直水平面的情况，比如厂房倾斜立柱侧面、坡形建筑内墙、异形设备外壁等位置，常规风扇自带的平面安装底座无法直接贴合基面，强行安装会导致风扇受力不均、运行抖动、固定失效甚至脱落的问题，这款适配结构正是为解决这类非垂直基面的风扇安装痛点设计。

　　从结构功能来看，该适配件一端为可贴合倾斜墙面的弧形贴合面，能够匹配圆柱类立柱或者带弧度的倾斜墙面轮廓，避免安装时出现点接触、虚接的问题，贴合面预留的安装孔位可适配常规膨胀螺丝、自攻螺钉的固定需求，孔位周边做了局部加厚处理，能够分散螺丝锁紧时的压应力，避免薄壁结构出现应力开裂。另一端为风扇对接安装位，设置了多组对称分布的卡接与螺接结合的固定结构，既可以通过卡扣结构快速定位风扇底座，减少安装时的对位调整时间，又能通过螺丝锁紧实现刚性连接，保证风扇运行时的连接稳定性，避免长期振动下连接松动。

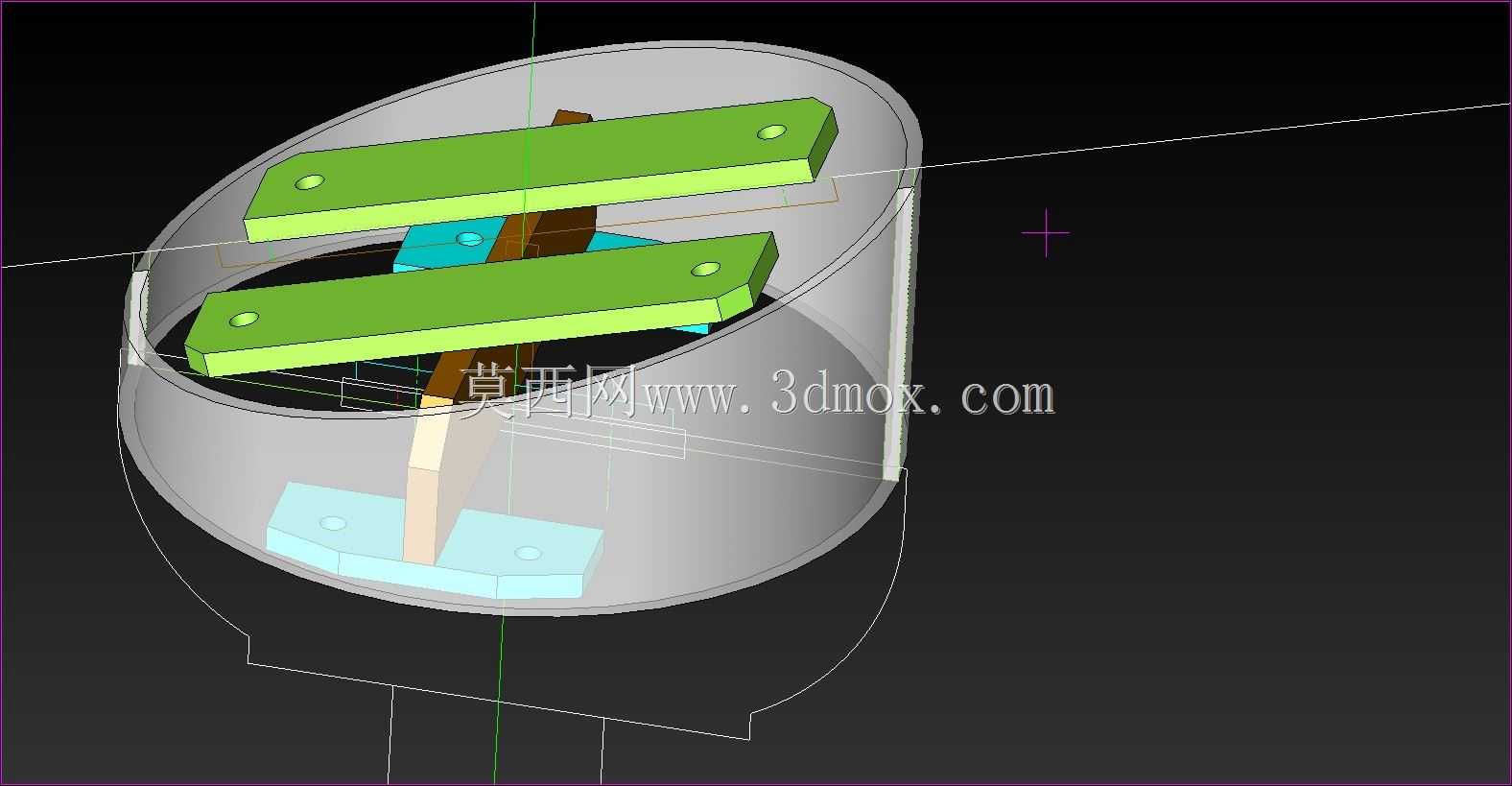

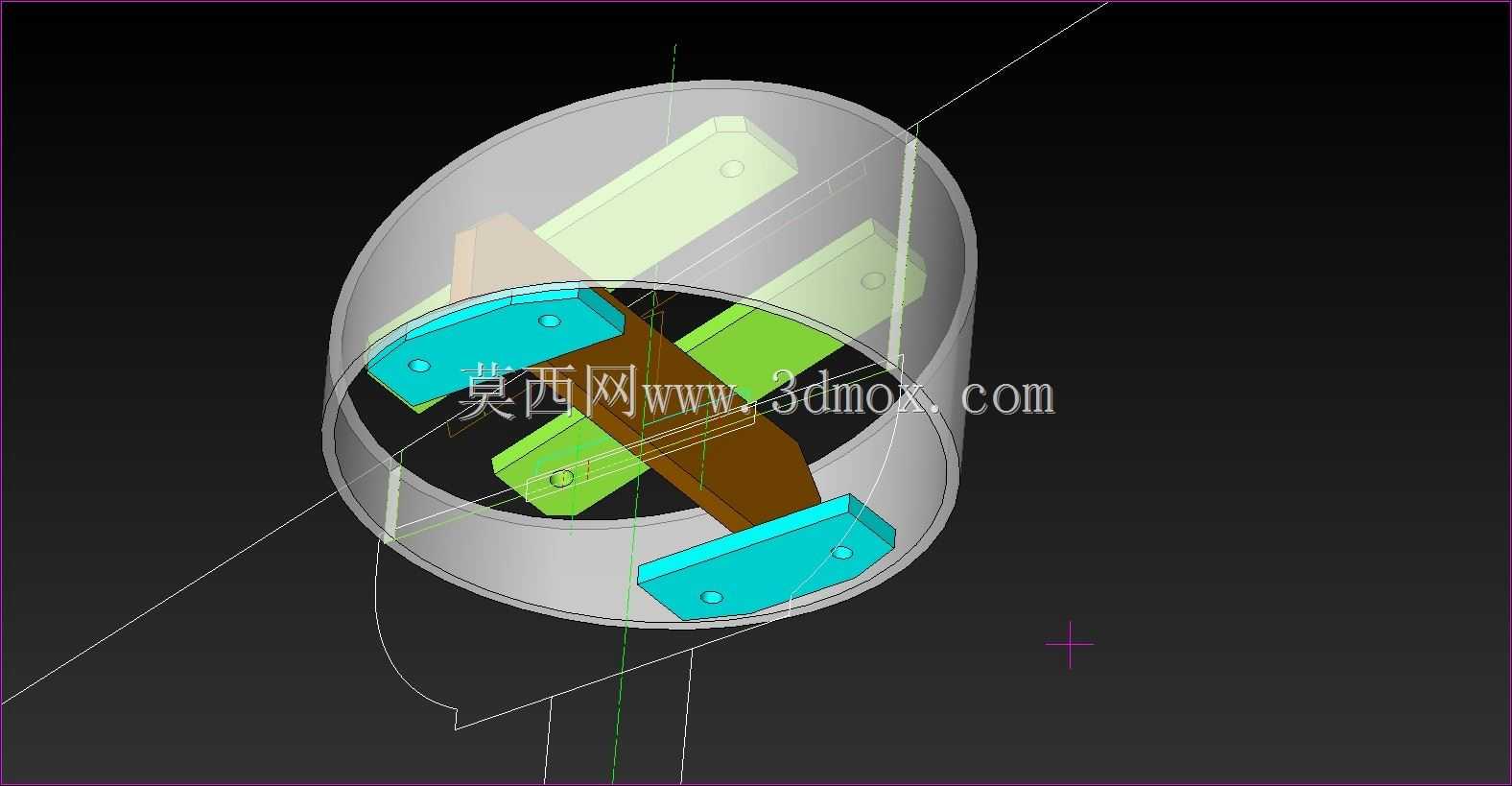

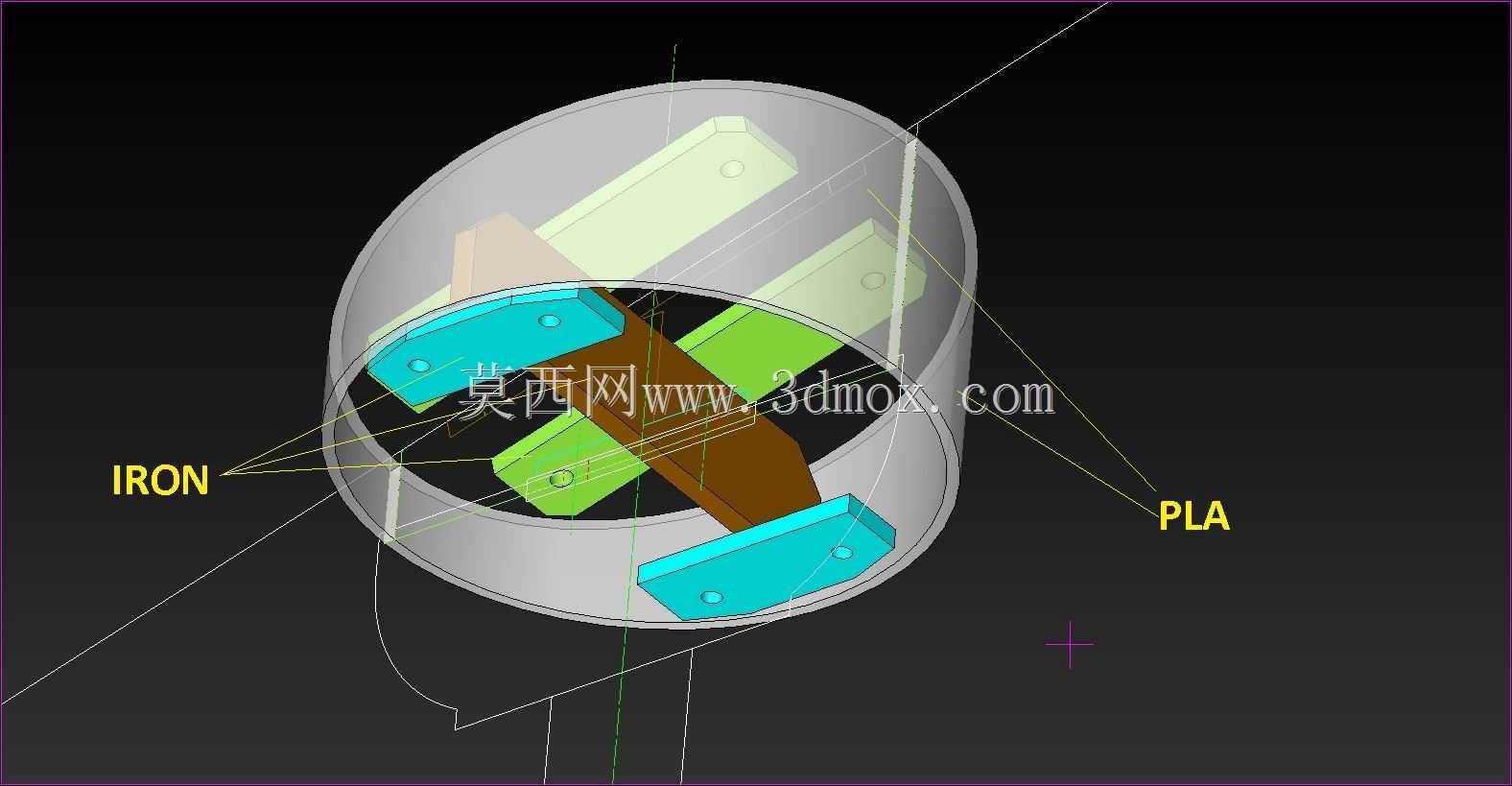

　　设计过程中，首先针对常见的倾斜安装场景做了角度适配冗余，内部的支撑筋板采用交叉分布的结构，在不增加整体壁厚的前提下提升了整体结构的抗扭、抗弯强度，适配件的筒状外壳一方面可以包裹内部的连接结构，避免安装后内部积灰、积露腐蚀连接部位，另一方面也能对风扇的进线做一定的防护，避免线缆直接暴露在墙面与风扇的接缝处被磨损。内部的不同颜色区分的结构件分别对应不同的功能模块：青色部件为直接与风扇底座接触的承托件，表面做了防滑纹理处理，增大与风扇底座的接触摩擦力；棕色部件为核心传力筋，将风扇运行时的振动载荷、自身重量载荷均匀传递到墙面贴合端；绿色部件为角度微调滑块，可根据实际墙面的倾斜角度在一定范围内调整安装面的角度，适配不同坡度的安装基面，无需针对每个倾斜角度单独开模制作适配件，大幅提升了产品的场景适配能力。

　　从安装边界来看，该适配件的整体外径控制在常规家用、工业小型风扇的底座安装尺寸范围内，不会超出风扇底座的外轮廓，安装后不会出现额外的突出结构，避免影响周边设备布置或者人员通行。墙面贴合端的弧度适配常见的直径100mm到300mm的圆柱立柱，以及倾斜角度在15度到45度之间的平面墙面，安装时不需要对原有墙面或者风扇底座做额外的打孔、切削改造，直接通过原有标准孔位即可完成固定，大幅降低了现场安装的改造工作量。适配件的内部预留了走线空间，风扇的供电线缆可以从适配件内部的穿线通道引出，避免线缆外露被拉扯、剐蹭，提升安装后的整洁度与用电安全性。

　　在实际应用中，这类适配件不仅可以用于普通轴流风扇的倾斜面安装，也可适配同安装孔位的小型排风设备、散热风机的固定需求，结构上的对称设计让安装时不需要区分左右方向，现场施工人员可直接对位安装，减少安装出错的概率。所有受力部位的圆角过渡处理，避免了应力集中导致的结构疲劳损坏，即使在风扇长期运行产生持续振动的工况下，也能保证结构的连接可靠性，不会出现焊缝开裂、螺丝松脱的问题。相较于现场手工焊接、切割制作的临时安装支架，这款标准化设计的适配件安装精度更高，受力分布更合理，外观也更规整，同时不需要现场做防腐、喷漆处理，安装效率可提升数倍，也避免了现场加工带来的施工安全隐患、加工精度不足等问题。
