户外移动式投影幕布支撑装置

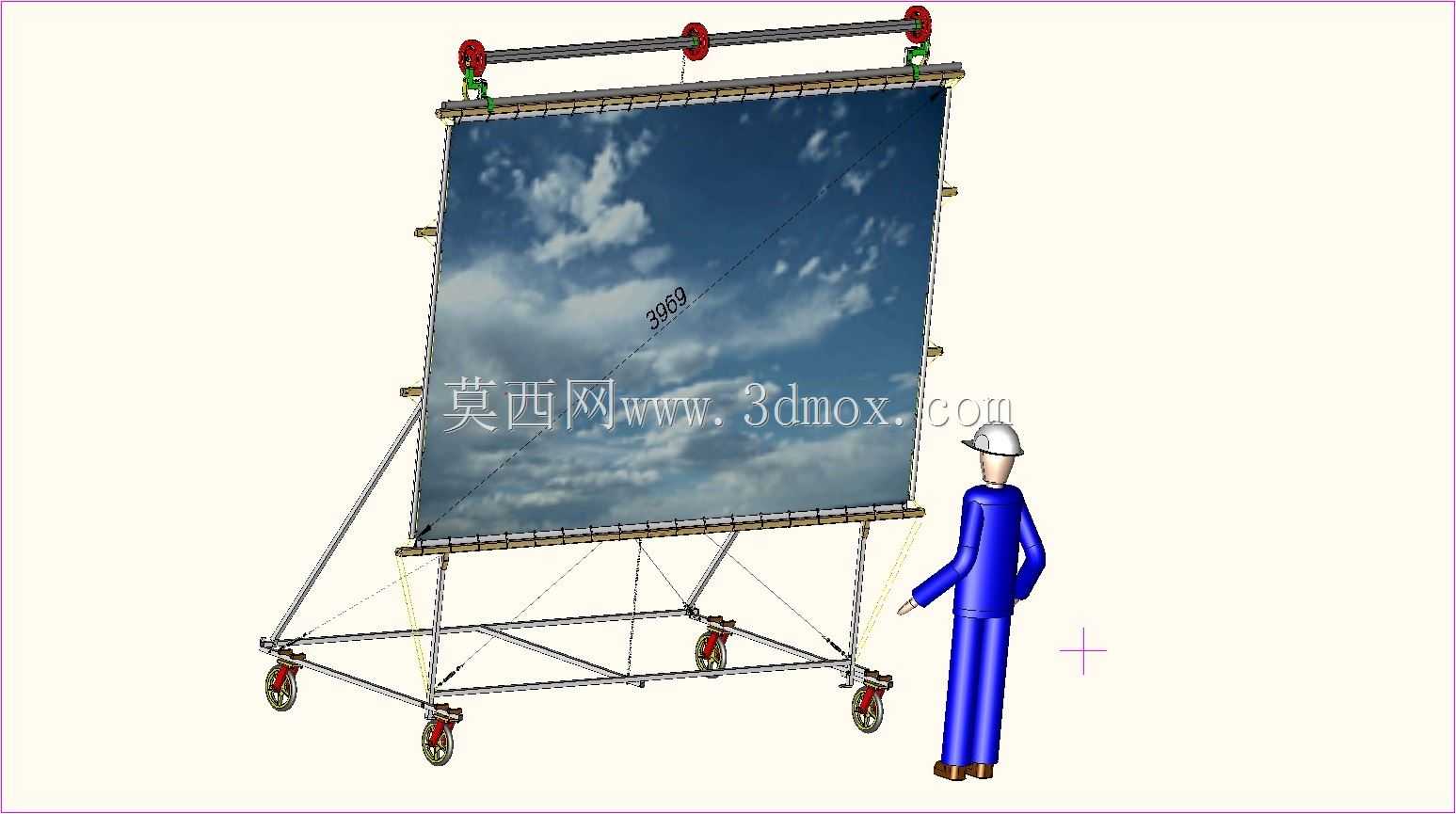

　　做户外临时投影展示的场景里，最头疼的就是幕布架设的问题——要么固定架没法跟着场地走，要么临时搭的架子晃得厉害，风一吹幕面抖得根本没法看，这款移动式投影支撑结构就是冲着这些实际痛点做的。从结构布局来看，整体采用底部带脚轮的框架式底座，底座做了交叉斜撑的加强设计，不是那种单薄的方管拼接，斜撑直接连接底座纵梁和立柱下端，哪怕地面有轻微不平整，整个架体也不会出现侧向扭动，毕竟户外场地不像室内展厅地面做过找平，很多临时活动场地是硬化铺装甚至是压实的泥土地，架体的抗扭刚度不够的话，幕布拉紧之后很容易往一侧歪。

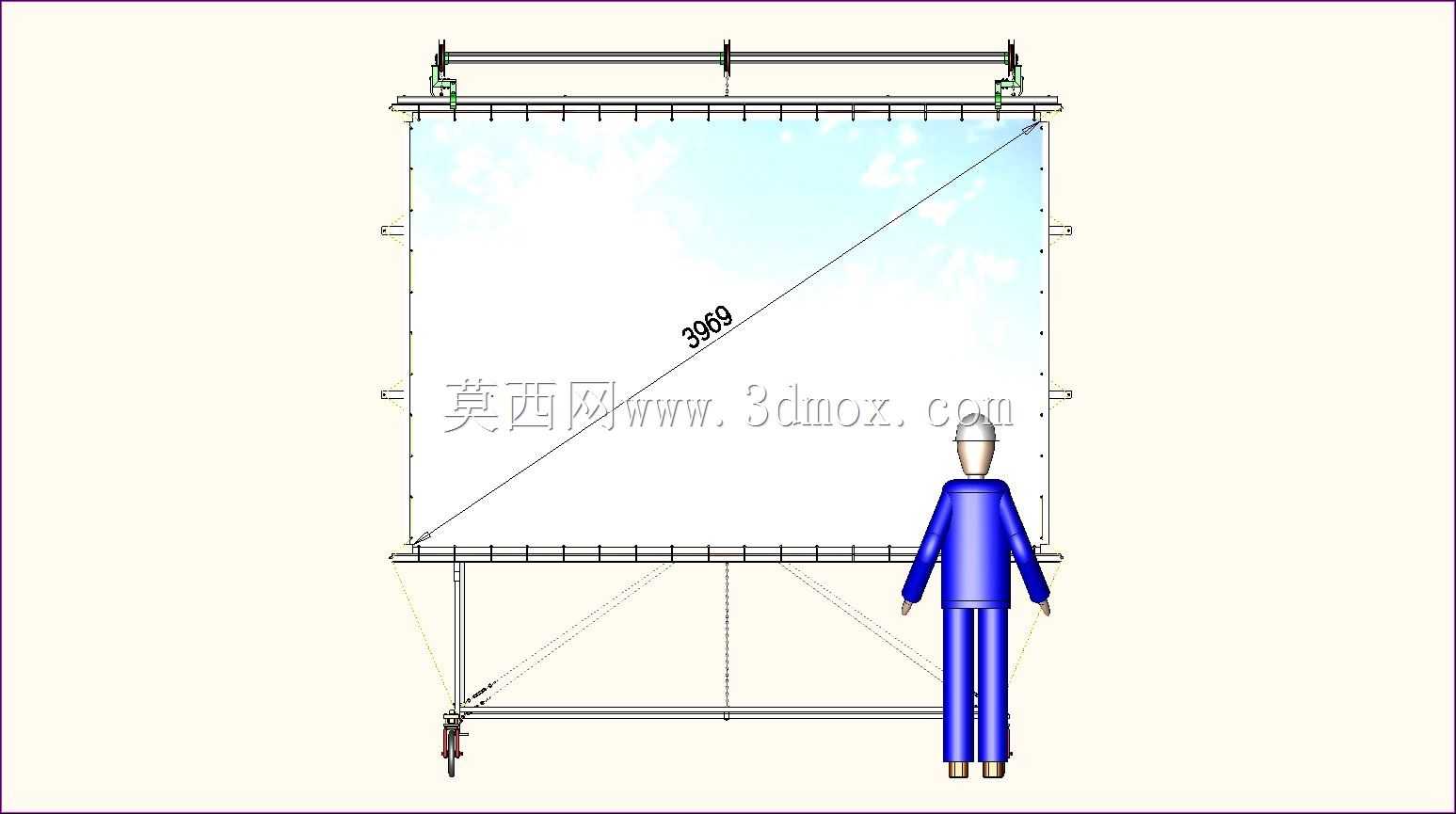

　　幕面的张紧结构做在框架四周，上沿是挂装式的滑轨挂点，挂点间距均匀排布，不会出现幕布局部下垂的褶皱，左右两侧和下沿是可调式的张紧卡扣，安装的时候可以根据幕布的实际张紧度逐个调整，保证整个幕面的平面度，毕竟投影画面如果幕面不平整，边缘的虚焦和形变会直接影响展示效果，尤其是大尺寸幕布，对角线长度接近4米的规格，要是张紧结构设计不合理，用个两三次幕面就会出现永久性的松弛变形。

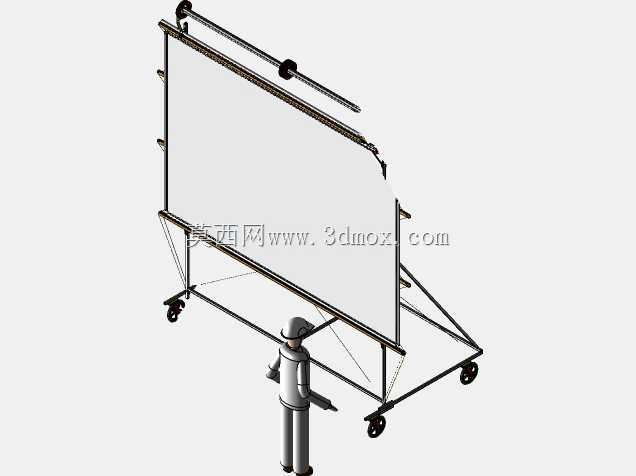

　　顶部的卷轴结构是集成在上横梁里的，不用的时候可以把幕布直接收卷在上横梁内，不需要每次使用都单独拆装幕布，收卷之后整个架体可以直接推移转运，脚轮带锁止结构，推移到指定位置之后踩下锁止踏板，轮子就不会随便滑动，不需要额外打地栓或者压重固定，适合那种短周期的临时活动，比如户外路演、露天放映、工地临时交底展示这类场景，架设的时候两三个人十几分钟就能把架体推到位、展开幕布调整好张紧度，拆收的时候也不用散件打包，直接收卷幕布就能推走，比那种散件组装的固定式幕架效率高太多。

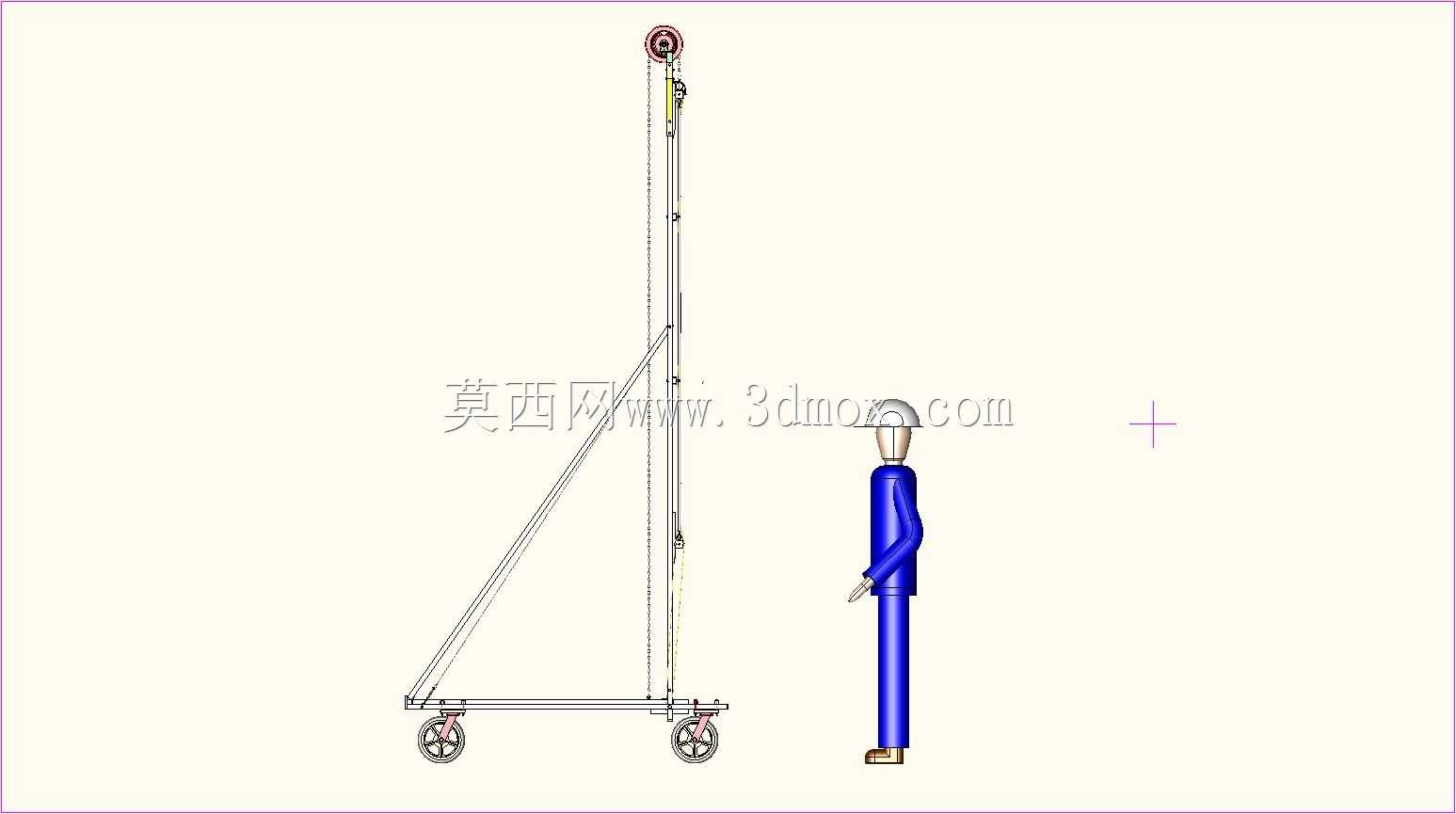

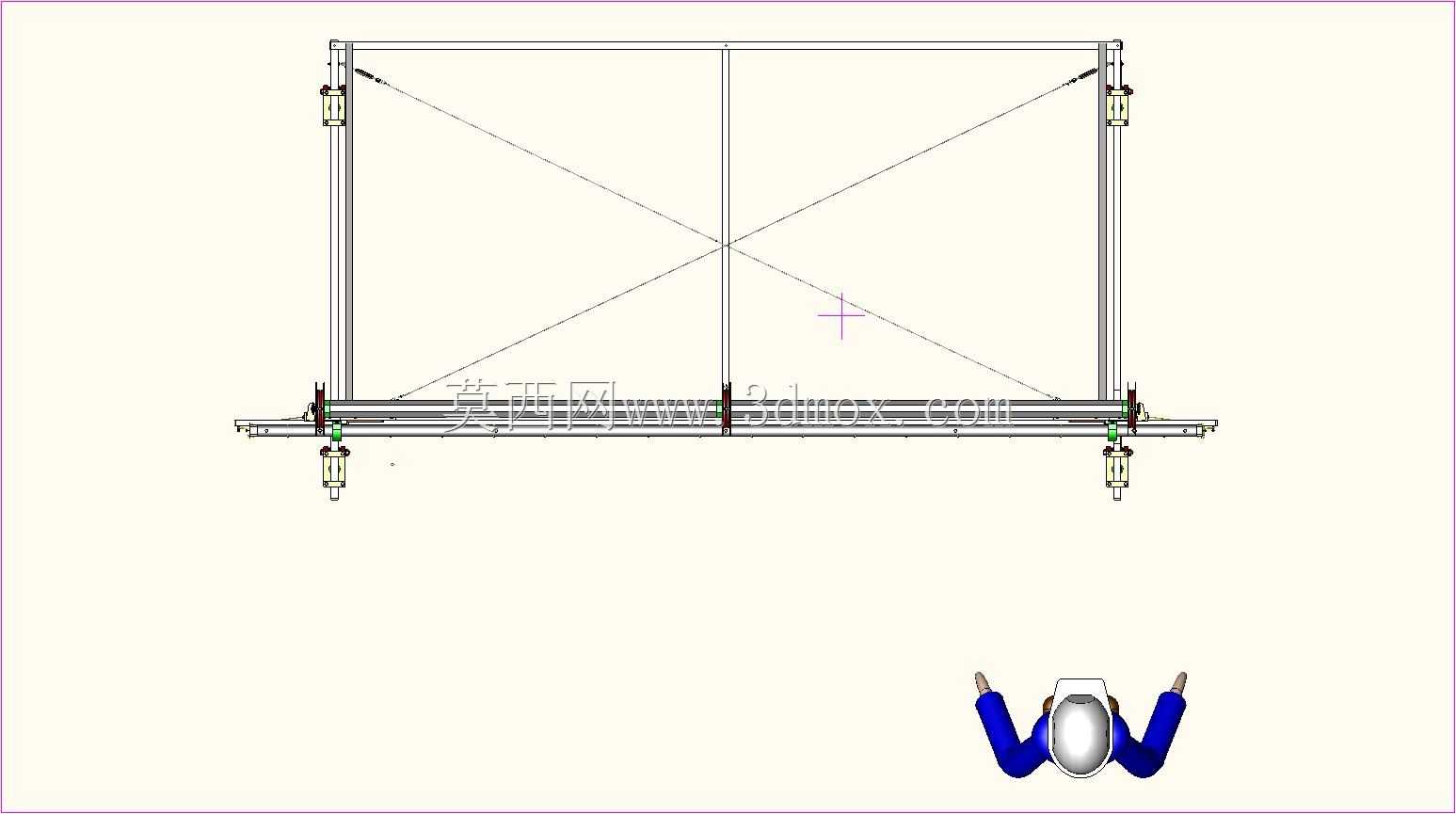

　　从安装边界来看，整个架体展开之后的占用宽度比幕面单边宽出15公分左右，纵深方向因为底座斜撑的存在，从幕面到架体后端的距离大概是80公分，选型的时候要提前留好架设空间，别把架体贴着墙或者障碍物放，不然斜撑没法完全展开，会影响整体稳定性。立柱和底座的连接是快拆式的销轴结构，要是遇到需要长途转运的情况，也可以把立柱拆下来叠放在底座上，整体收纳高度能降到1.2米以内，普通的厢式货车或者小面的就能装下，不用专门找大型货运车辆。

　　设计的时候特意考虑了户外使用的抗风性能，架体的管材壁厚比室内用的固定幕架厚了1.5毫米，整体自重控制在合理范围，不会因为太轻被阵风吹得移位，也不会因为太重导致单人没法推移。幕布下沿和底座横梁之间留了足够的安全距离，不会因为幕布下垂蹭到底架造成磨损，上横梁的卷轴两端做了阻尼结构，收放幕布的时候不会因为速度太快导致幕布边卷边折损，延长幕布的使用寿命。实际使用的时候，不管是白天做户外品牌展示，还是晚上做露天观影、项目公示，这套支撑结构都能保证幕面平整稳定，不需要额外做太多的加固处理，比临时用桁架搭的幕架规整很多，也不会出现桁架连接件突出刮到幕布或者碰伤现场人员的问题。
