螺旋弹簧式油压减震缓冲部件结构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:518466
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构
  • 螺旋弹簧式油压减震缓冲部件结构

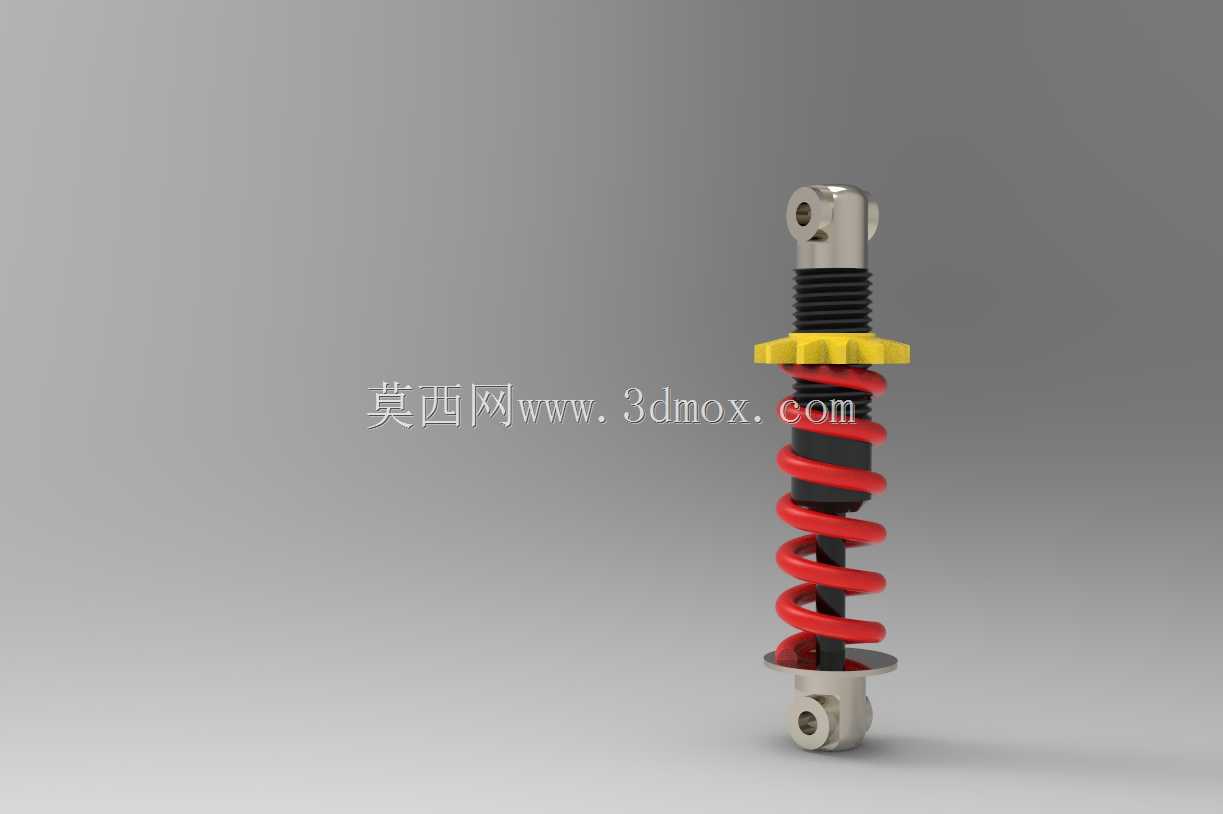

  这类螺旋弹簧搭配阻尼芯的减震结构,在各类行走类设备、小型工业机械的振动缓冲场景中应用极广,小到代步电动车辆的前后悬架,大到小型工程机械的操作台缓冲、自动化输送线的工位减震,都能见到同结构的部件身影。它的核心作用是抵消设备运行、行进过程中产生的往复冲击载荷,避免刚性冲击直接传递到设备主体结构上,长期下来造成连接螺栓松动、结构件疲劳开裂、精密元器件震损等故障,就像日常巡检里遇到的不少小型设备异响问题,追根溯源很多都是减震部件失效,硬连接直接承受颠簸冲击导致的。

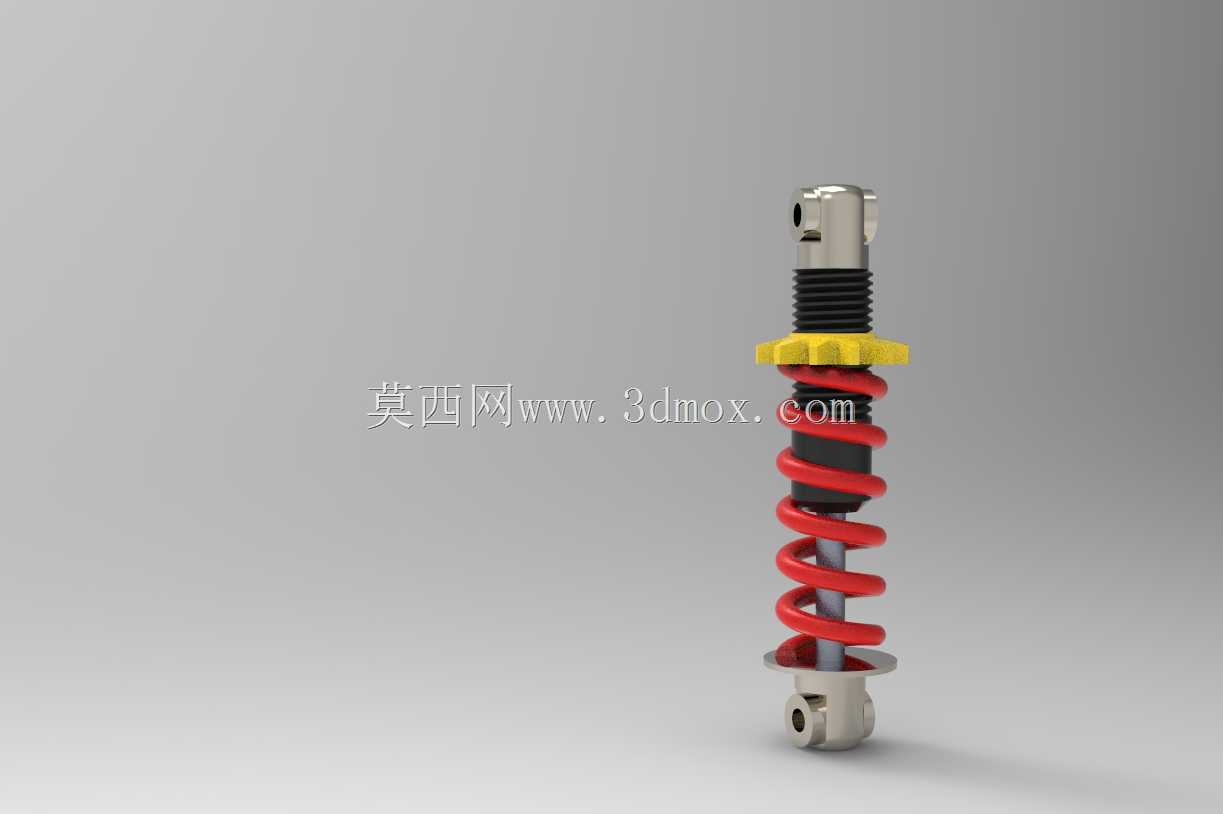

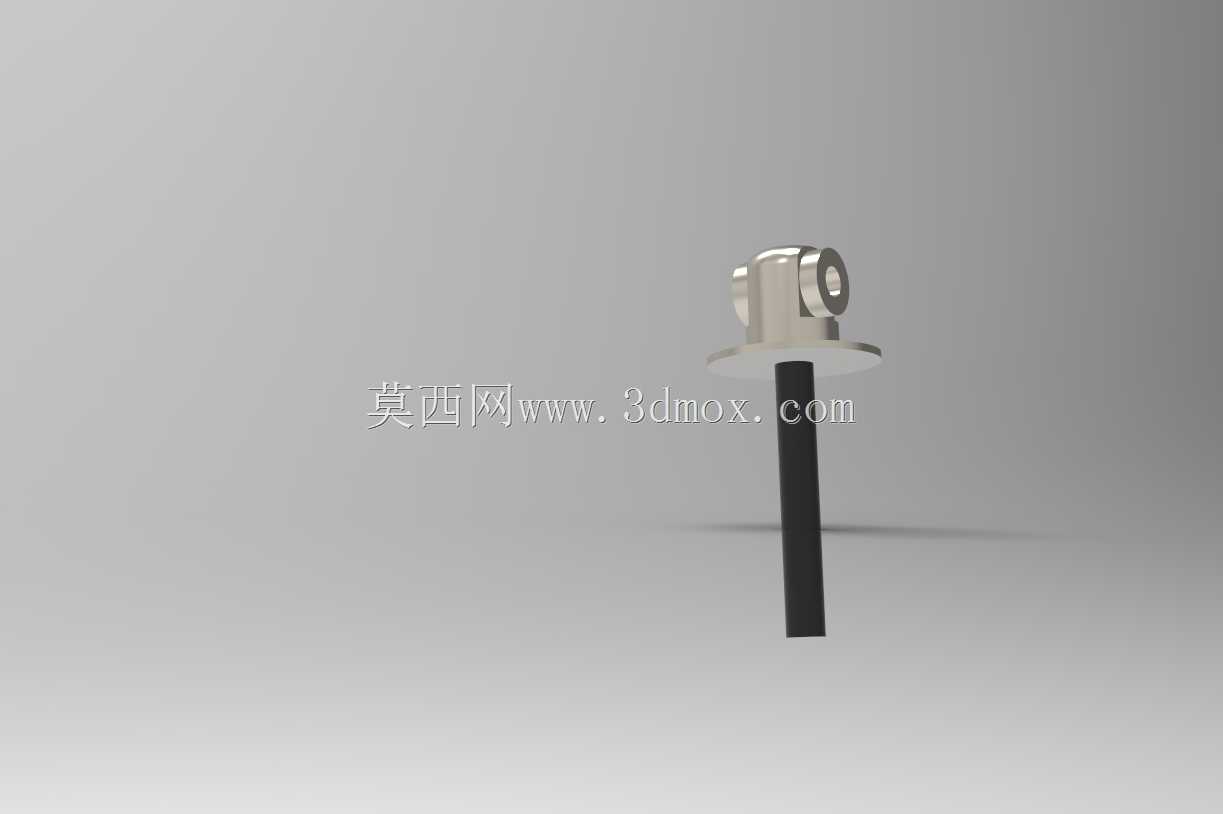

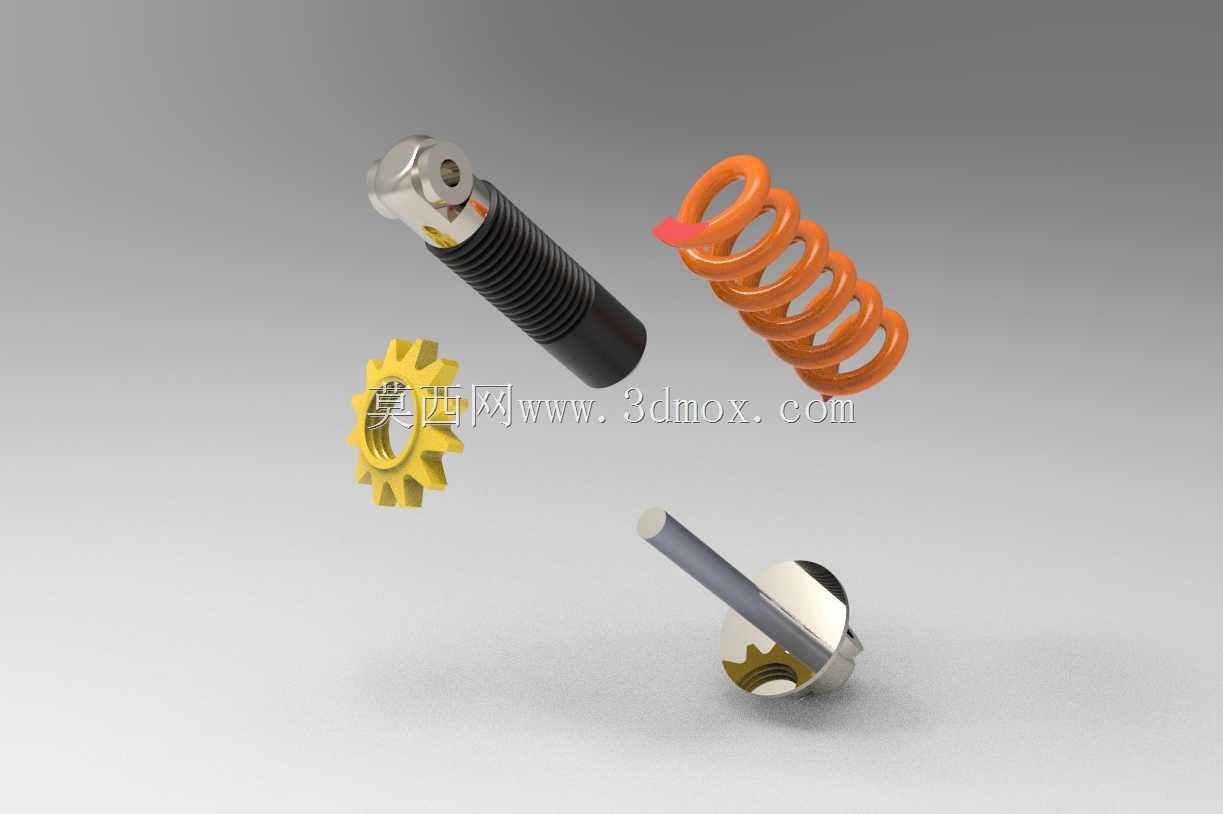

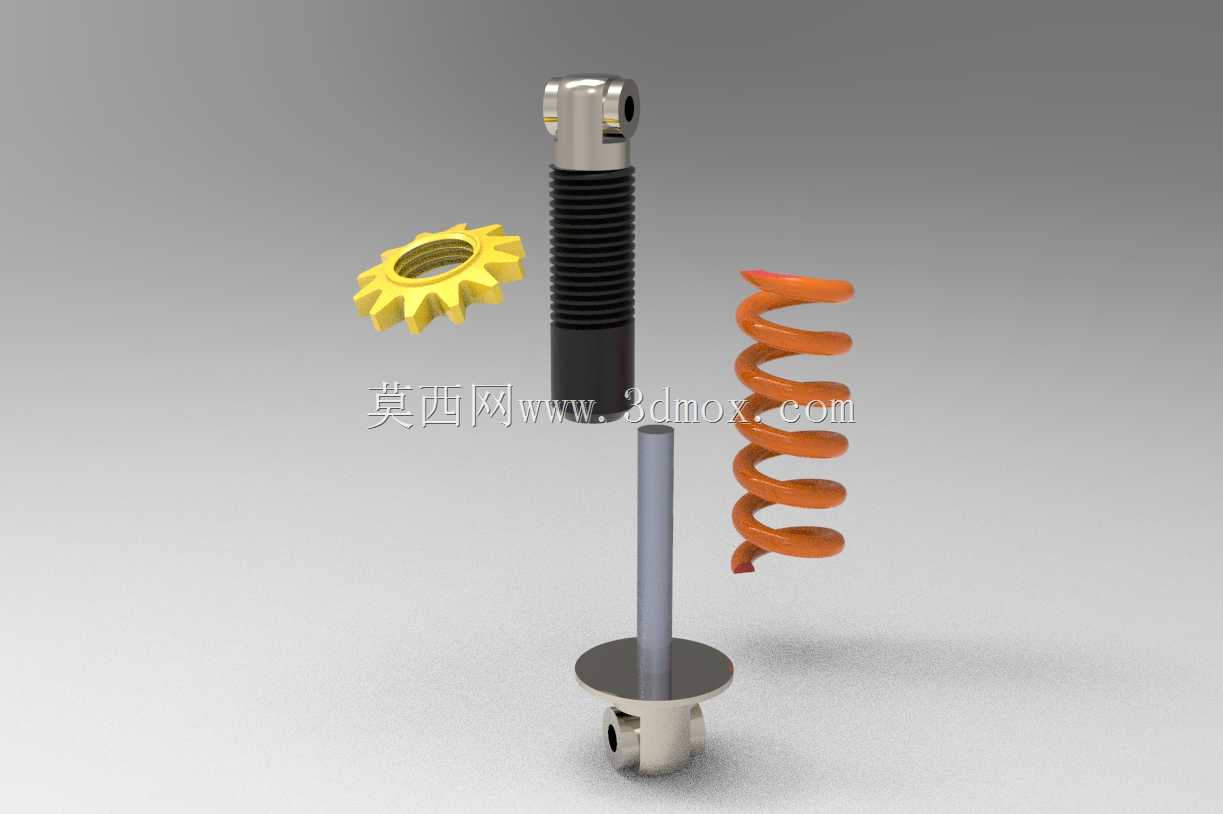

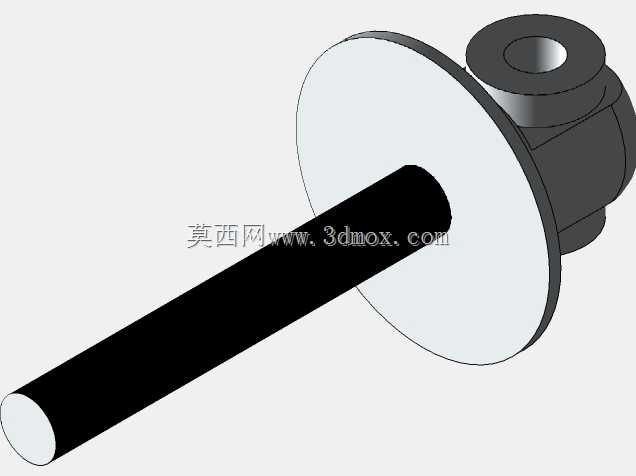

  从结构设计逻辑来看,这套部件采用了同轴布局的思路,中间的阻尼活塞杆作为核心承载导向件,上下两端的吊耳结构采用了通孔铰接设计,安装时可以通过销轴完成与安装支座的铰接连接,这种铰接方式能适配安装端一定范围内的角度偏转,避免设备运行过程中因为车架/机架的小幅形变,对减震芯杆造成径向掰扯力,损坏内部密封件与阻尼结构。套在阻尼芯外侧的螺旋压缩弹簧承担主要的承载与回弹复位作用,弹簧刚度的匹配是设计时的核心考量点,刚度过大则缓冲效果差,颠簸时冲击直接传递,刚度过小则容易出现弹簧压并、回弹余振过大的问题,建模时需要根据目标承载工况,计算弹簧的线径、中径、有效圈数,确保在额定载荷下弹簧的压缩量处于合理区间,同时预留足够的缓冲行程,避免极限冲击下出现弹簧压并、芯杆拉脱的问题。

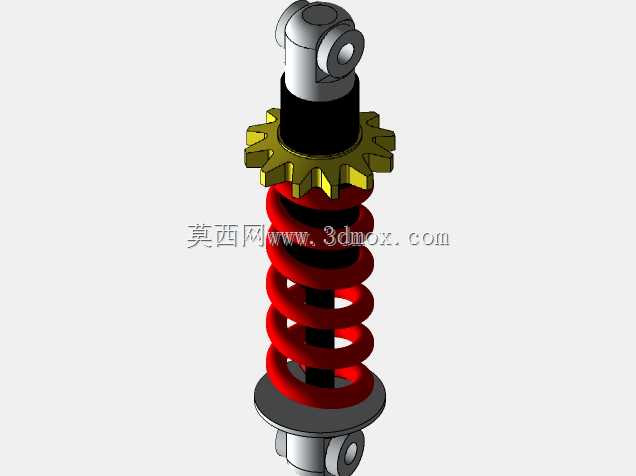

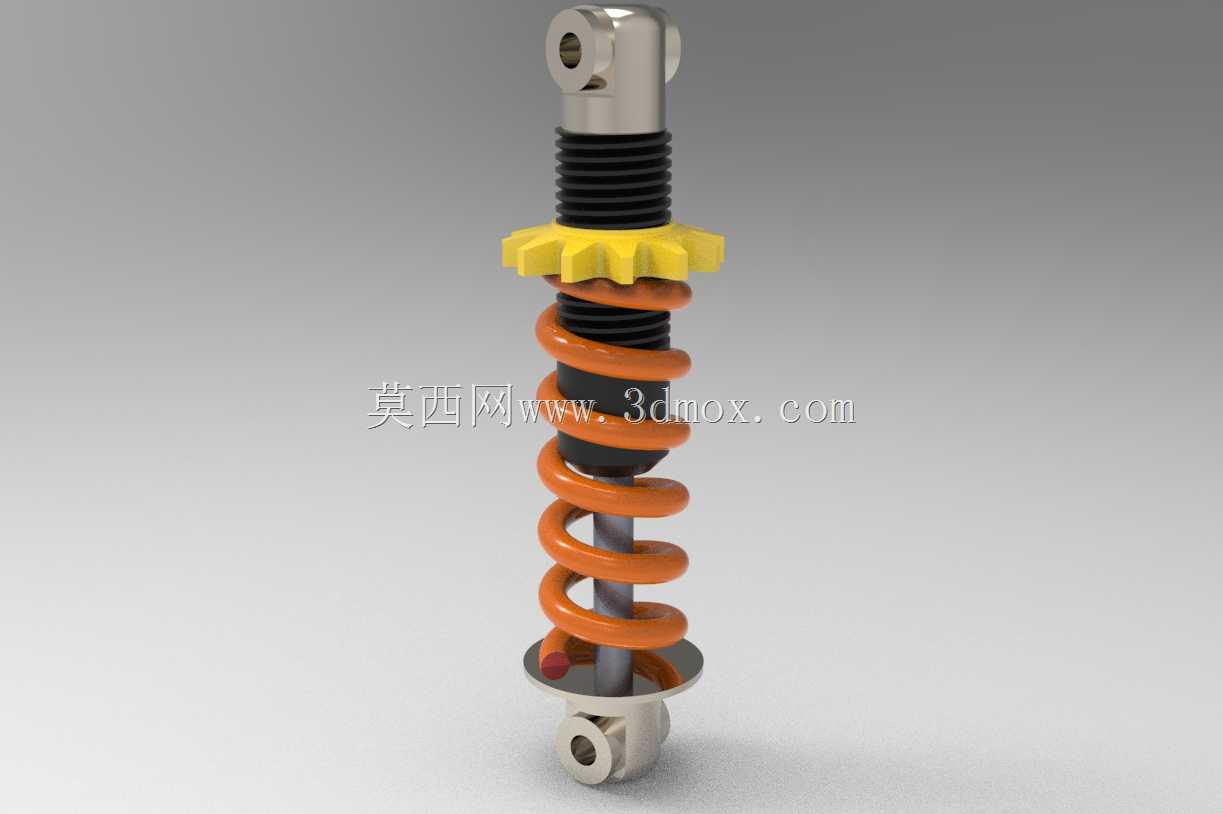

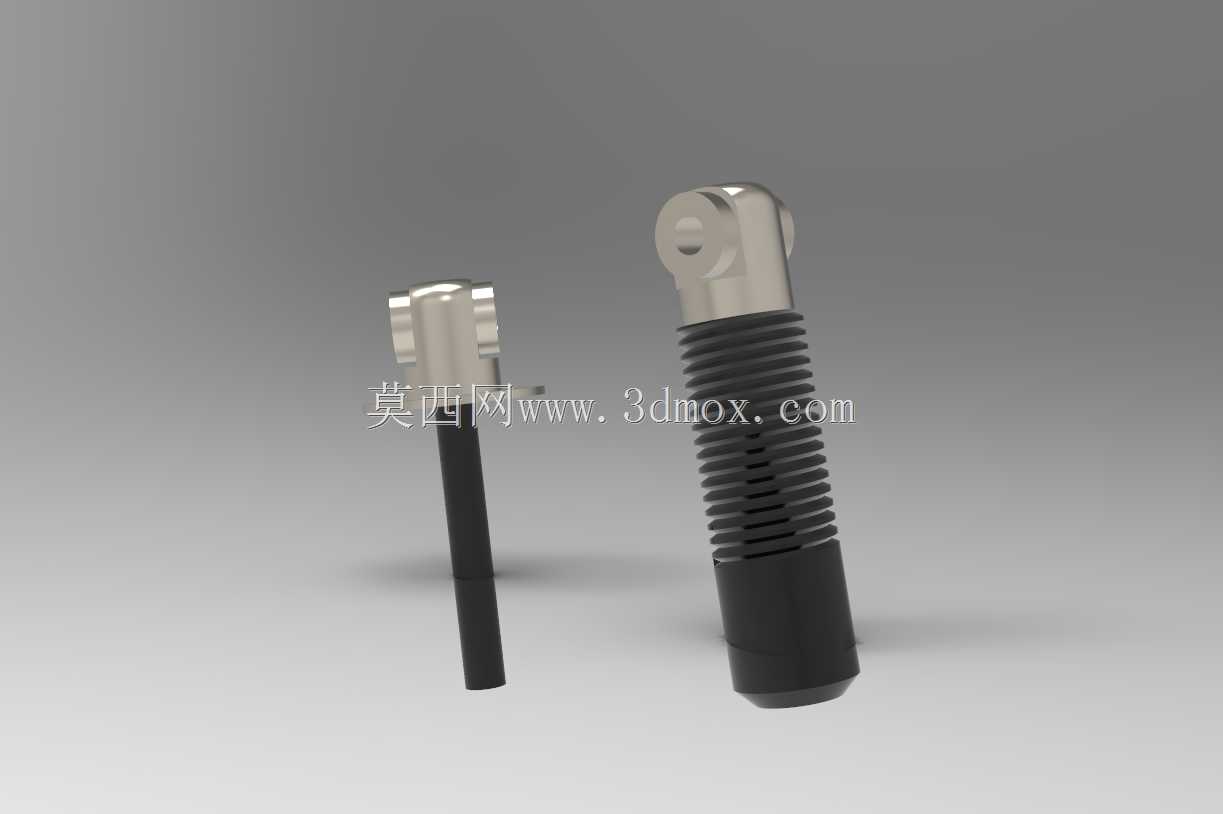

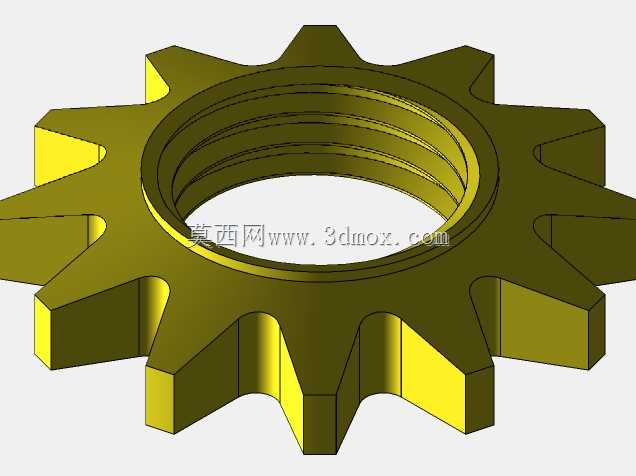

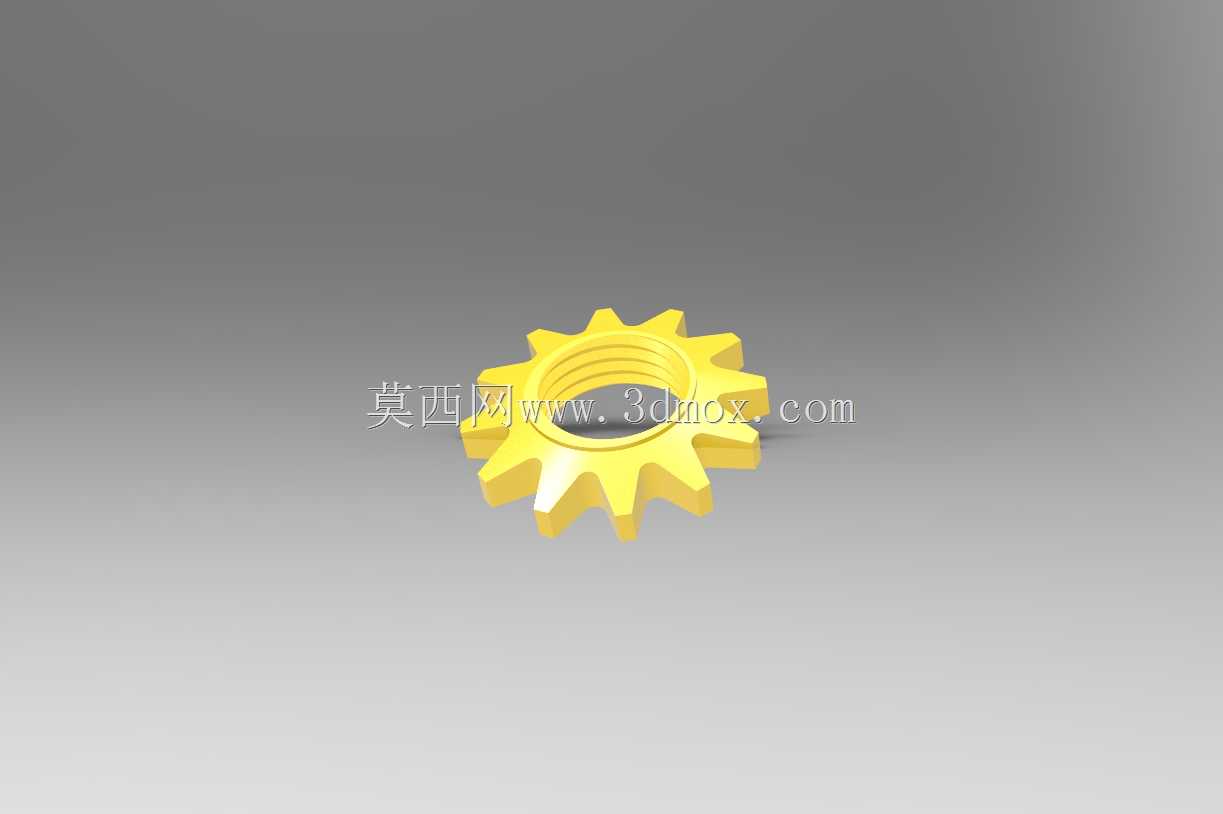

  弹簧上端的黄色调节齿圈是这套结构的细节设计点,它通过螺纹与阻尼筒的上端连接,旋转齿圈就能调整弹簧的预压缩量,从而适配不同的承载需求,比如同一型号的减震部件用在不同载荷的设备上,不需要更换弹簧,只需要调整预压圈的位置,就能获得合适的初始支撑力,这个结构在建模时需要注意螺纹配合的间隙,以及齿圈的卡槽角度,要保证调节时人手或者专用工具能方便施力,同时锁紧后不会因为长期振动出现松脱。阻尼芯上端的黑色波纹防尘套也是不可忽略的结构,它套在伸出的活塞杆外侧,能阻挡运行过程中飞溅的泥沙、灰尘附着在活塞杆表面,避免活塞杆往复运动时把杂质带入阻尼筒内部,划伤密封件造成阻尼油泄漏,很多减震部件的早期失效,都是防尘套破损后杂质进入导致的,设计时防尘套的伸缩行程要匹配减震器的最大拉伸、压缩行程,避免极限位置被拉扯撕裂。

  从安装边界来看,上下吊耳的通孔直径、两吊耳中心距的自由长度、最大压缩长度、最大拉伸长度都是选型时必须核对的参数,建模时需要严格控制这些尺寸的公差,比如吊耳的同轴度要保证在合理范围内,否则安装时销轴会出现别卡,运行过程中会产生额外的径向力。阻尼筒的外径、弹簧的外径则决定了安装时需要预留的径向空间,要避免减震器往复运动时与周边的结构件发生剐蹭,尤其是在悬架类应用场景中,车轮上下跳动时减震器会随悬架摆动,径向预留间隙不足很容易磨破弹簧或者阻尼筒。

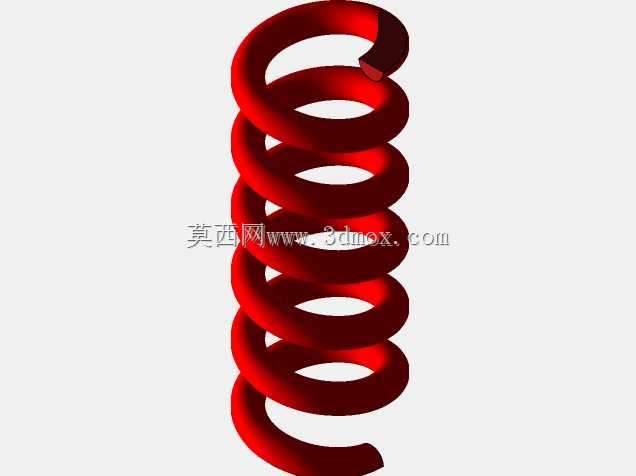

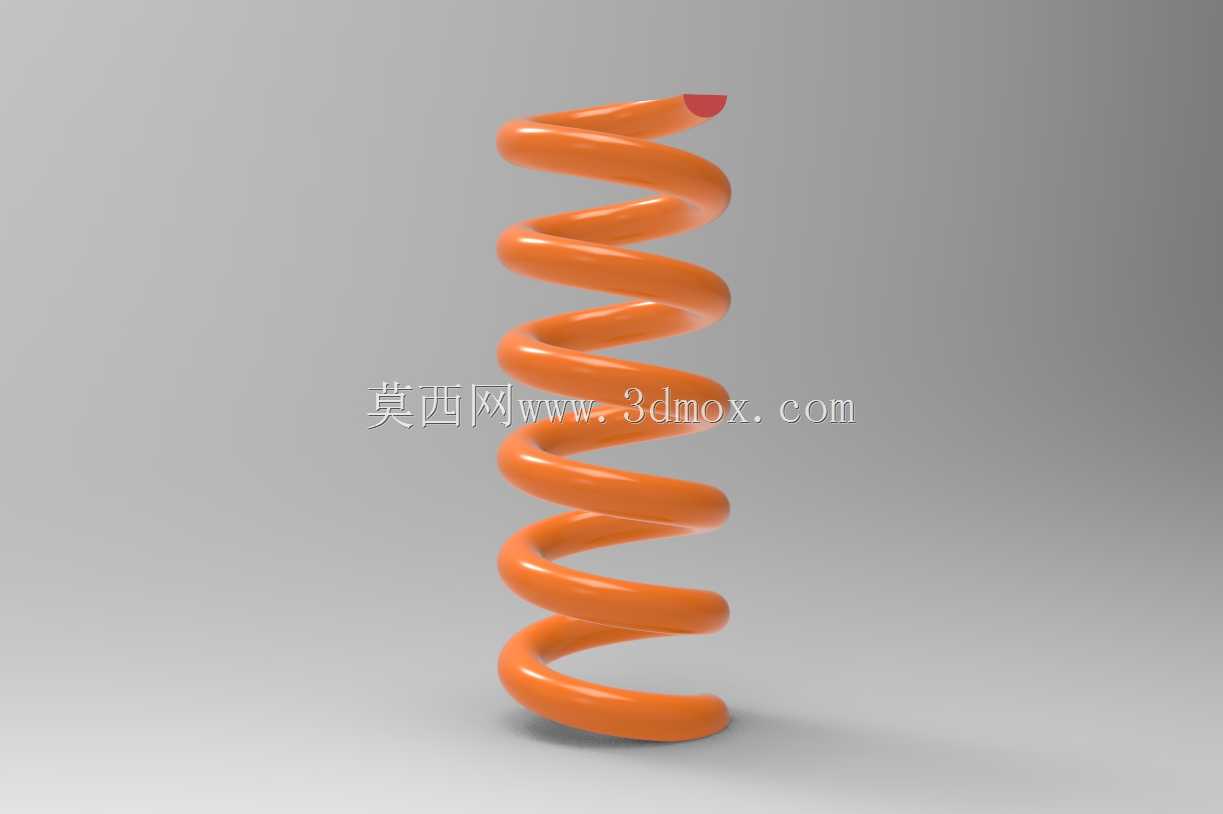

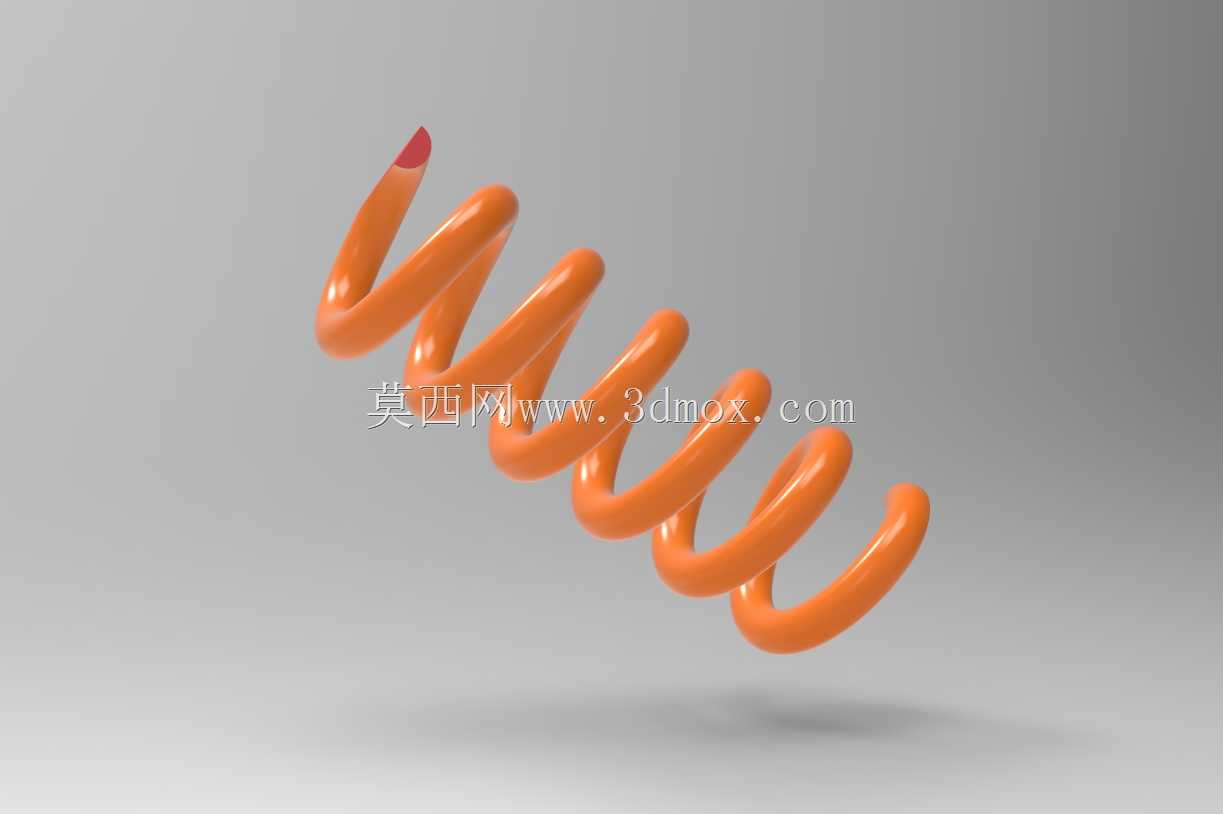

  实际建模过程中,螺旋弹簧的建模要注意端部的并圈磨平处理,保证弹簧两端的支撑面与轴线垂直,避免安装后弹簧出现偏斜,受力不均导致局部应力过大。阻尼筒与活塞杆的配合部分要考虑密封结构的安装空间,内部的阻尼阀结构虽然属于内置零件,但建模时也要预留对应的装配位置,保证整体结构的完整性。这类减震部件的设计核心是平衡缓冲效果与支撑刚性,既要能过滤掉高频小幅振动,也要能承受大冲击下的载荷,同时保证足够的使用寿命,减少后期维护更换的频率。在不同的应用场景下,还可以通过调整阻尼油的粘度、弹簧的刚度参数,来适配不同的工况需求,比如用于高速行走设备的减震器需要更大的阻尼系数来抑制回弹余振,而用于静态设备减震的部件则可以适当降低阻尼,侧重静态支撑的稳定性。
