通用机械设备配套深沟球滚动轴承结构

　　在各类旋转传动设备的结构设计中，这类滚珠轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支撑、农用机械的传动轮组、工程机械的铰接旋转位，几乎所有存在连续回转运动的机械结构中，都能见到它的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传输过程中的能量损耗，同时约束轴的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等工作部件始终处于设计要求的位置精度范围内，避免因轴系偏移导致的传动啮合异常、部件磨损加剧、设备运行振动超标等问题。

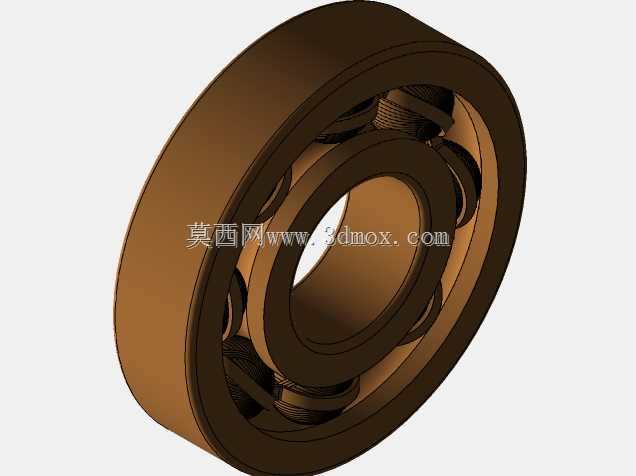

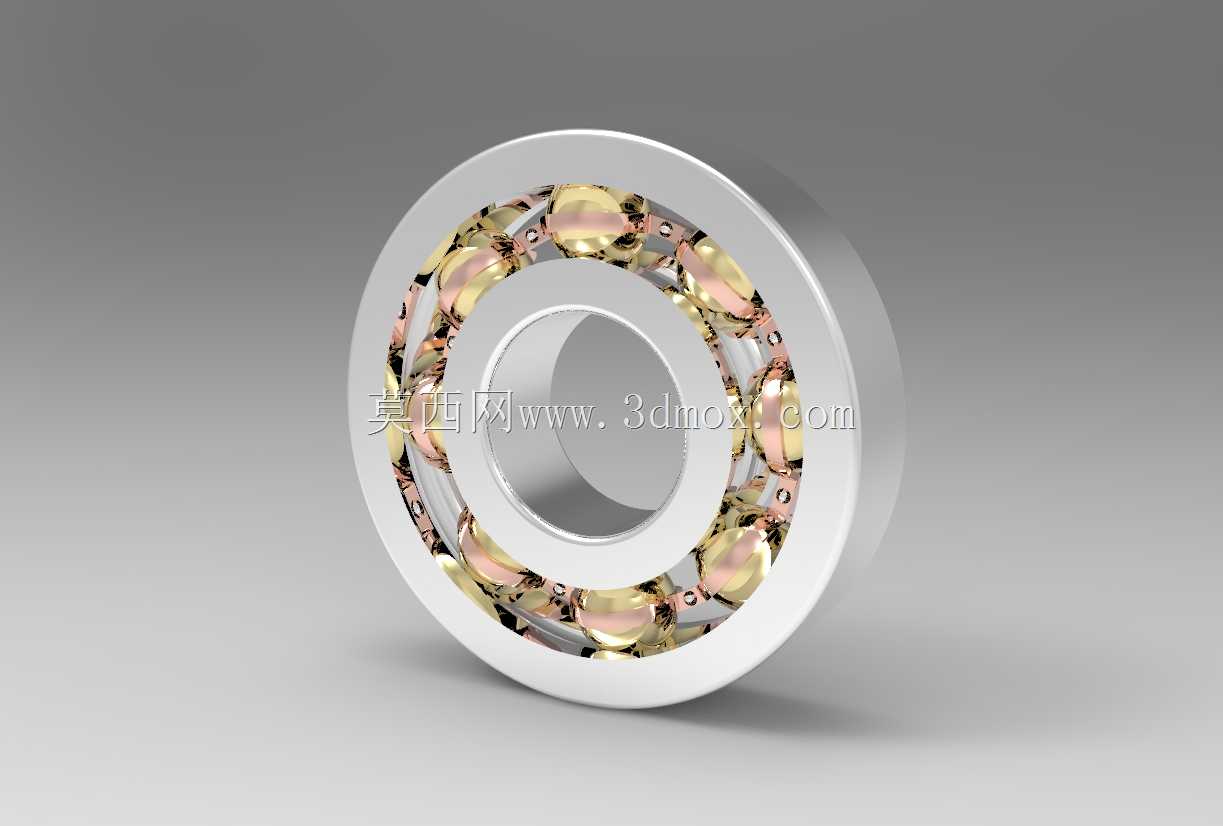

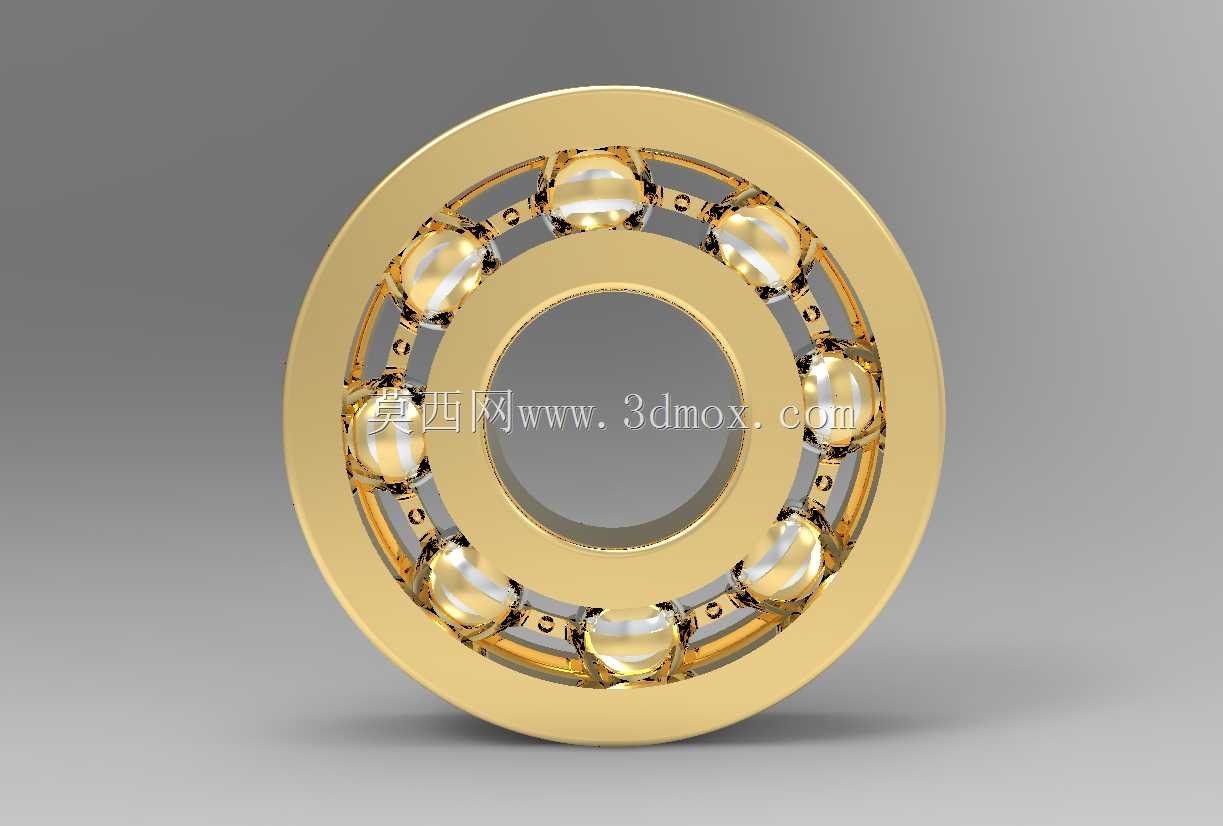

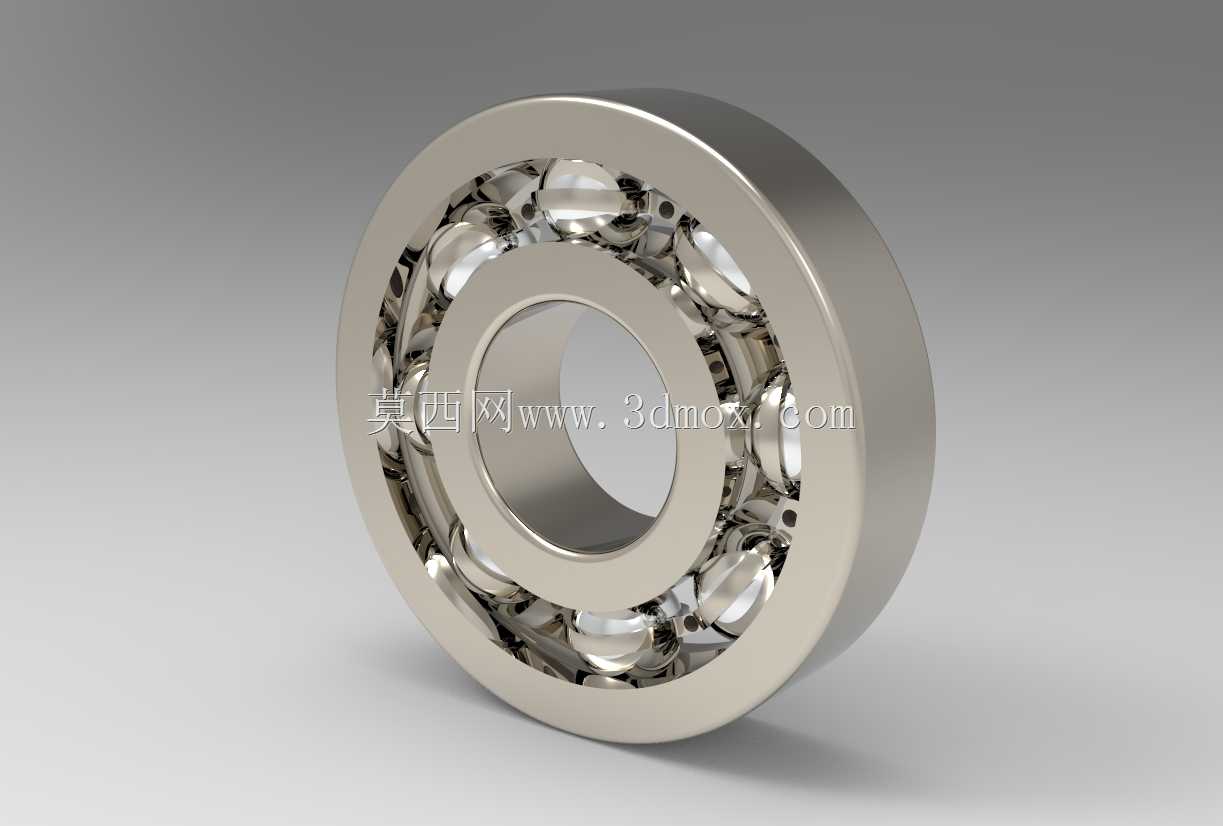

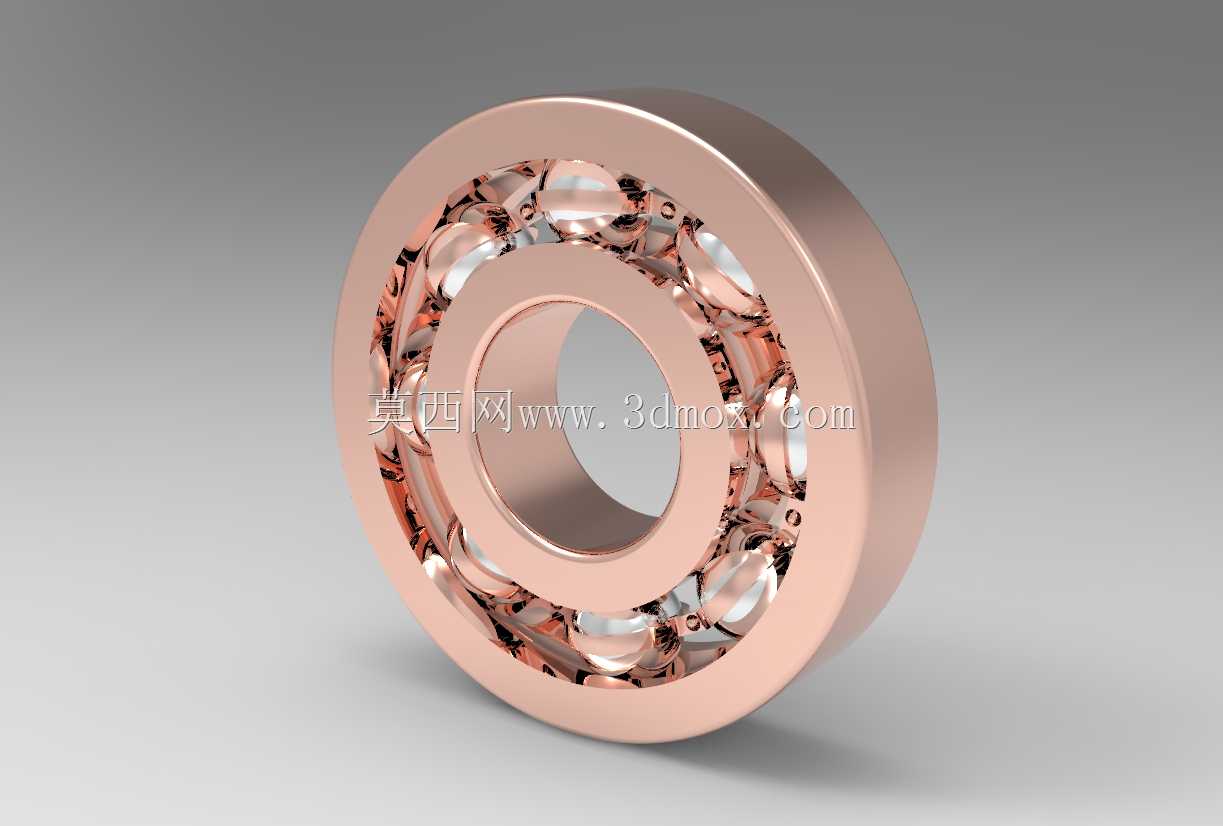

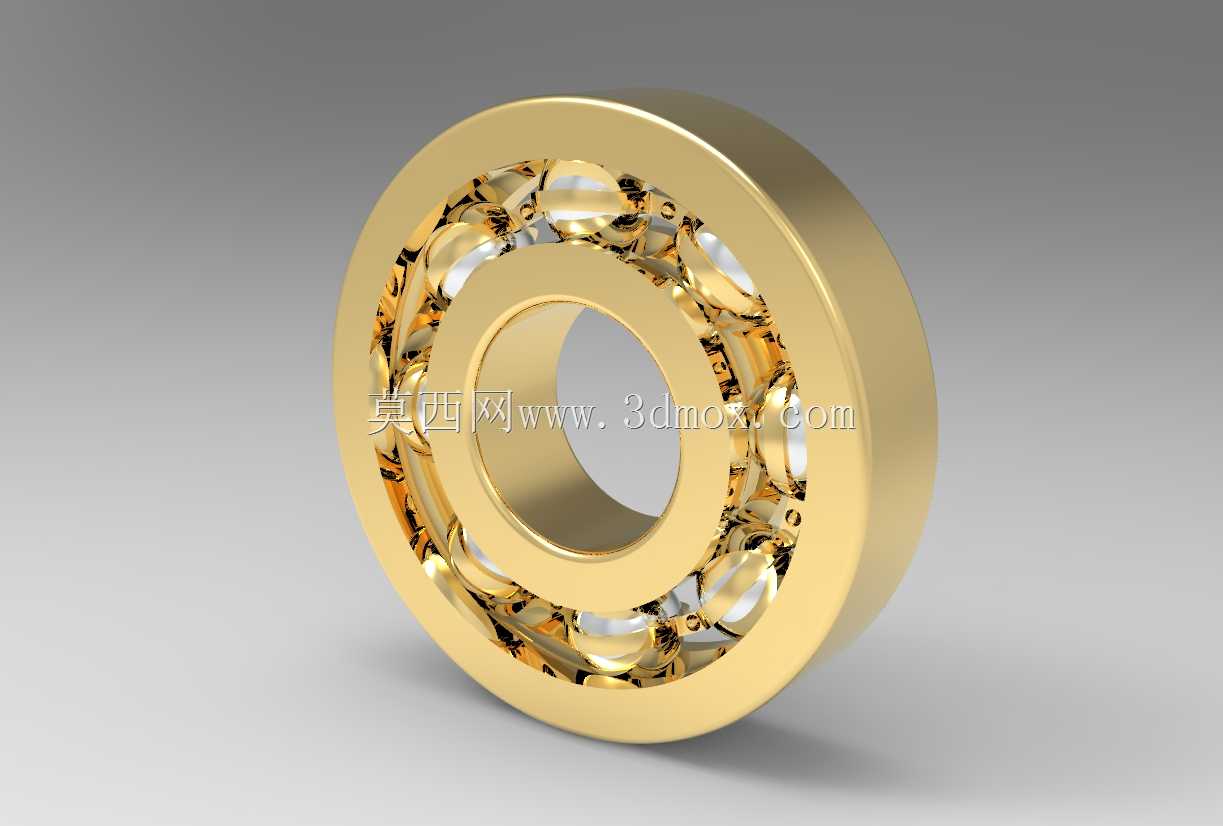

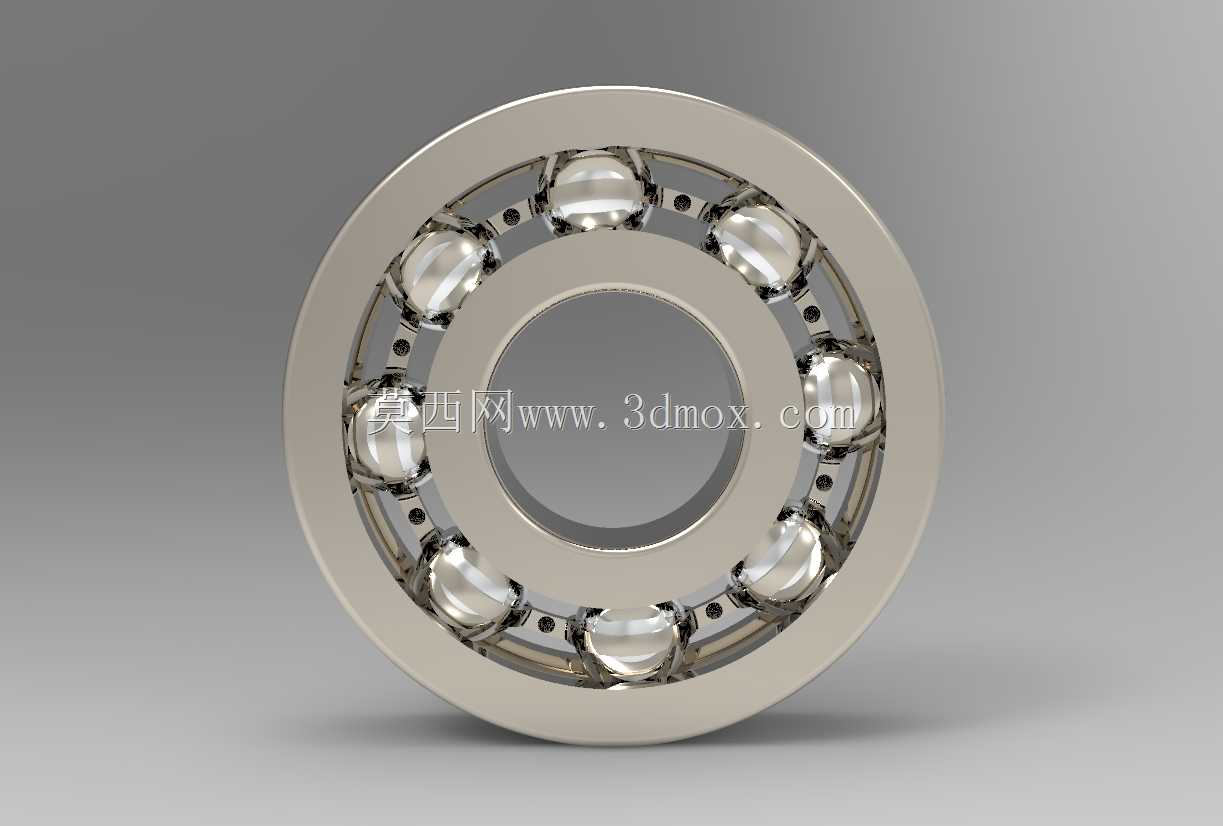

　　从结构设计逻辑来看，这类轴承采用内圈、外圈、滚动体、保持架的经典组合结构，内圈与需要旋转的轴颈采用过盈配合随轴同步转动，外圈则安装在轴承座、设备壳体的安装孔内保持相对固定，均匀分布在内外圈滚道之间的钢质滚珠作为滚动元件，将传统滑动摩擦的面接触转化为滚动摩擦的点接触，大幅降低运转过程中的摩擦系数。保持架的作用是将所有滚珠均匀分隔开，避免滚珠在运转过程中相互挤压摩擦，同时引导滚珠在滚道内平稳循环滚动，部分带密封结构的同类型轴承还会在两侧加装防尘盖或密封圈，阻挡外界的粉尘、水汽、加工碎屑进入滚道内部，同时防止轴承内部的润滑脂泄漏，延长维护周期。

　　做三维建模时，首先要明确安装边界的尺寸约束：内圈的内径尺寸需要匹配对应轴颈的配合公差，通常选用基孔制的过渡或过盈配合，保证运转时内圈与轴之间不会出现相对打滑；外圈的外径尺寸要匹配轴承座孔的配合公差，采用基轴制的过渡配合，方便安装拆卸同时避免外圈在座孔内发生蠕变。轴承的宽度尺寸需要预留轴系的轴向定位空间，通常内圈一侧会靠在轴肩位置，外圈一侧靠在座孔的挡边处，另一侧通过轴用弹性挡圈、轴承端盖等零件完成轴向固定，建模时需要准确还原滚道的曲率半径，滚道的圆弧半径通常略大于滚珠的半径，保证滚珠与滚道之间存在合理的接触角，既能承受额定的径向载荷，也能承受一定比例的双向轴向载荷，满足多数通用设备的复合载荷承载需求。

　　在实际选型应用中，这类轴承的承载能力与滚珠数量、滚珠直径直接相关，相同内径尺寸下，滚珠直径越大、数量越多，额定动载荷越高，适合重载低速的传动场景；滚珠直径偏小、数量密集的结构则更适合高速轻载的运转场景。建模过程中需要注意内外圈的倒角尺寸，这些倒角不仅是安装时的导向结构，避免装配时尖锐边缘刮伤轴或座孔的配合面，也能去除热处理后的应力集中点，提升轴承的抗疲劳强度。滚道的表面粗糙度在设计时需要按高等级要求标注，因为滚道表面的加工质量直接影响轴承运转的平稳性和使用寿命，粗糙度过高会导致运转时振动噪声增大，磨损速度加快。

　　很多刚接触结构设计的工程师容易忽略轴承安装位置的周边结构设计，比如轴承配合位置的轴肩高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，也会给后续拆卸造成困难；轴承座孔的挡边高度同样不能超过外圈的倒角尺寸，同时要在轴承周边预留润滑脂的填充空间，对于需要定期补充润滑的应用场景，还要在轴承座上设计对应的注油孔道，连通到轴承的滚道位置。另外在做整机装配建模时，需要考虑轴承的安装公差对轴系同轴度的影响，同一根轴上如果安装两个及以上这类轴承，要保证所有轴承座孔的同轴度在设计公差范围内，避免轴承在运转过程中承受额外的偏载，导致早期损坏。这类滚珠轴承的结构看似简单，但每一处尺寸细节都直接影响实际使用性能，建模时需要严格遵循机械设计的配合规范，还原所有结构细节，才能为后续的工程图输出、装配模拟、有限元受力分析提供准确的模型基础。
