磁吸配对玩具鱼结构设计方案

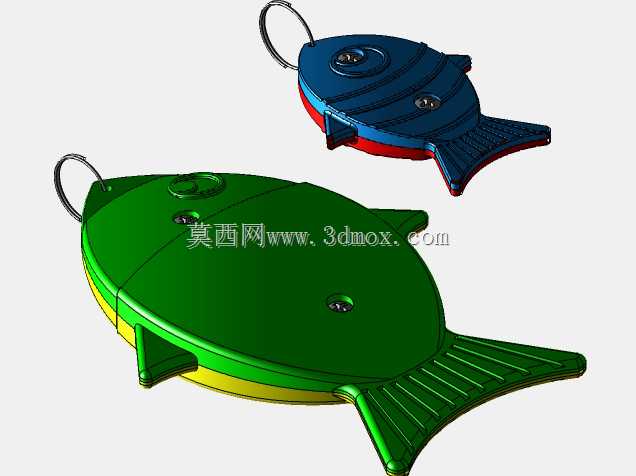

　　这款鱼形配对构件主要面向桌面益智游戏场景开发，作为磁吸钓鱼类玩具的核心配对组件使用，日常应用中多配套游戏杆、磁吸端头组成完整的亲子互动玩具套装，也可作为幼儿识物教具的配套结构件，适配桌面游戏、幼教启蒙、文创周边等多个场景的结构需求。从实际使用逻辑出发，构件采用对称分体配对设计，两个半片鱼形结构通过预设的螺钉柱定位，配合标准钢螺钉与螺母完成锁紧固定，内部预留的圆形沉槽可嵌入圆形永磁体，依靠磁吸力实现与游戏端磁吸头的吸附配合，满足钓鱼游戏中“钓取”的核心动作需求，分体式的结构设计既方便磁体的装配固定，也能在磁体消磁时快速拆解更换，降低玩具的后期维护成本。设计阶段优先考虑了注塑生产的工艺可行性，所有外轮廓棱边均做了R0.5-R1.

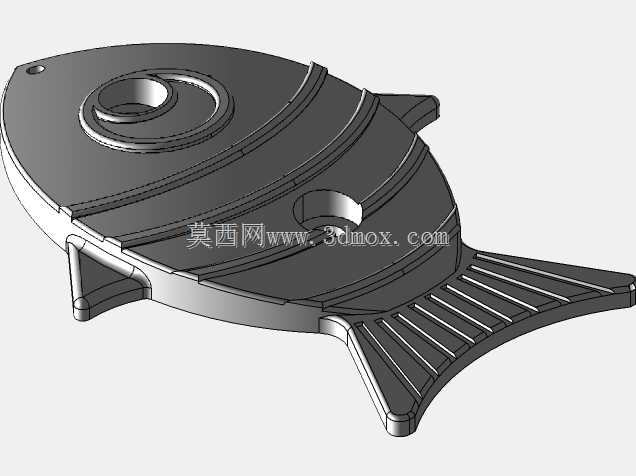

　　2的圆角过渡，既避免注塑件出现尖角飞边，也能防止幼儿使用时被锐边划伤，符合玩具类产品的安全设计规范；鱼身表面的凸起筋条并非单纯装饰结构，一方面可以增加两个半片扣合时的接触摩擦力，避免装配后出现错位滑移，另一方面也能提升薄壁壳体的结构刚性，减少1.2mm壁厚壳体在受挤压时的形变量，避免日常摔落、按压时出现壳体开裂的问题。鱼尾部分的多道平行凸起筋条做了0.3mm的拔模斜度处理，既保证注塑脱模时不会出现粘模拉伤，也能在构件放置于光滑桌面时增加接触摩擦力，减少鱼形件的滑动位移；鱼头位置的小孔为挂装孔，可穿入挂绳作为挂件使用，拓展了构件的使用场景。从安装边界来看，构件整体外轮廓最大长度控制在85mm，最大宽度38mm，最大厚度12mm，

　　两个半片合模后的分型面沿鱼身中线对称分布，螺钉柱的内孔直径适配M2规格的自攻螺钉，柱体高度比半片壳体内腔深度小0.1mm，保证锁紧后两个半片的分型面能完全贴合，不会出现缝隙错位；磁体安装槽的直径比常规6mm直径圆形磁体大0.1mm，深度比磁体厚度大0.2mm，装配时可在槽内点入少量快干胶固定磁体，避免磁体在壳体内晃动产生异响，也能防止磁体受吸力作用从槽内脱出。鱼身中部的圆形沉槽为配重安装位，可根据游戏的重量需求嵌入不同重量的金属配重块，调整鱼形件的整体重量，适配不同磁力大小的游戏钓竿，避免因磁吸力不足导致钓取过程中构件脱落；底部的两个支撑脚做了1mm的高度差补偿，保证构件放置在平面上时能保持水平姿态，不会出现倾斜歪倒的情况，

　　支撑脚的端面做了网纹滚花结构的微造型，进一步提升放置时的防滑性能。结构细节上，两个半片的配合面除了螺钉柱定位外，还在鱼身前后位置设置了两个定位卡扣，装配时卡扣先卡入对应卡槽完成预固定，再打螺钉锁紧，能减少装配时的对位调整时间，提升流水线装配的效率；所有卡扣的卡入量设计为0.4mm，既保证预固定时的连接强度，也不会因为卡接过紧导致拆解时出现卡扣断裂的问题。考虑到玩具可能接触水渍的使用场景，壳体合模后在分型面处设计了0.2mm的密封压线，配合装配时的密封胶可实现基础的防泼溅能力，避免水渍进入壳体内部导致磁体生锈，延长构件的使用寿命。
