迷彩外壳微型断路器结构设计

　　这款微型断路器主要面向民用建筑照明回路、小型商用电器配电支路的过载与短路保护场景，是终端配电系统里用量极大的基础保护元件，日常在家庭配电箱、写字楼工位配电盘、临街商铺进线端都能见到这类产品的身影，核心作用是在回路出现过载升温、短路大电流时快速切断电路，避免线路起火、电器烧毁的风险，同时也可作为回路的手动分合开关使用，方便日常检修时断开对应支路电源，无需切断总闸影响其他回路供电。

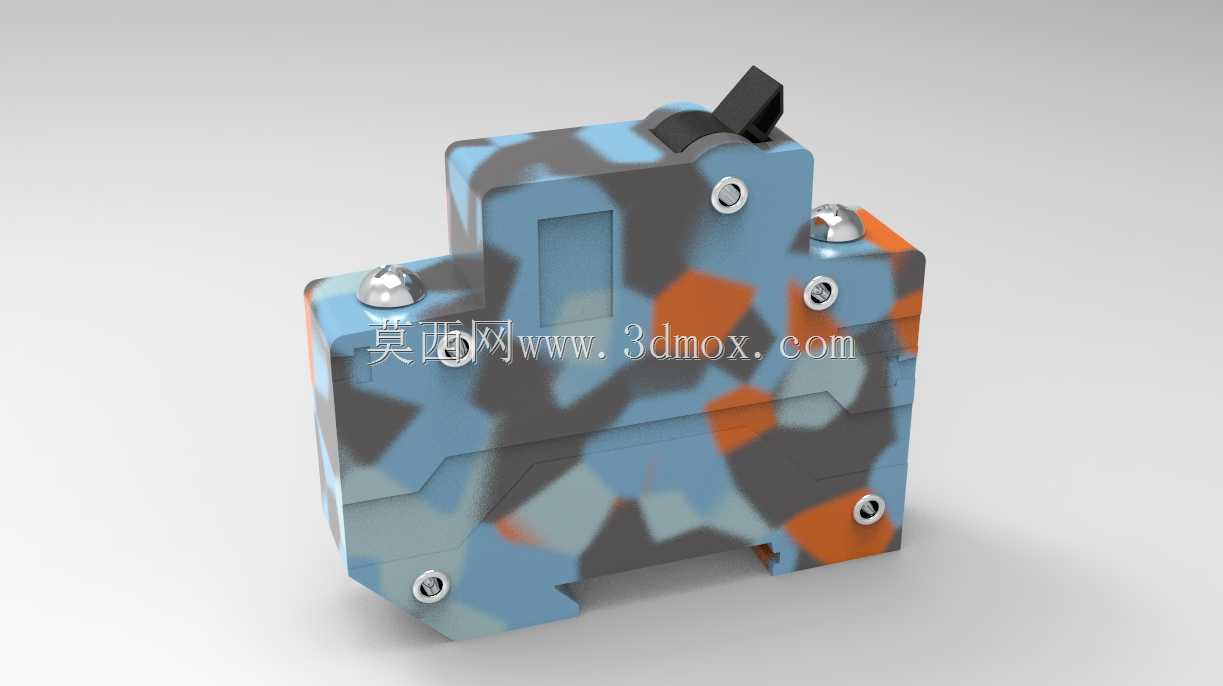

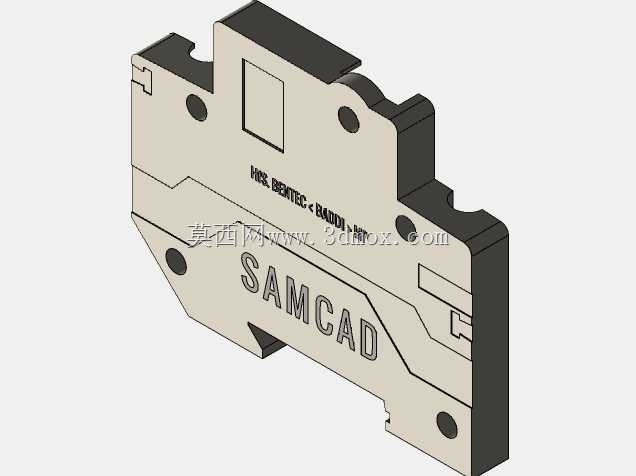

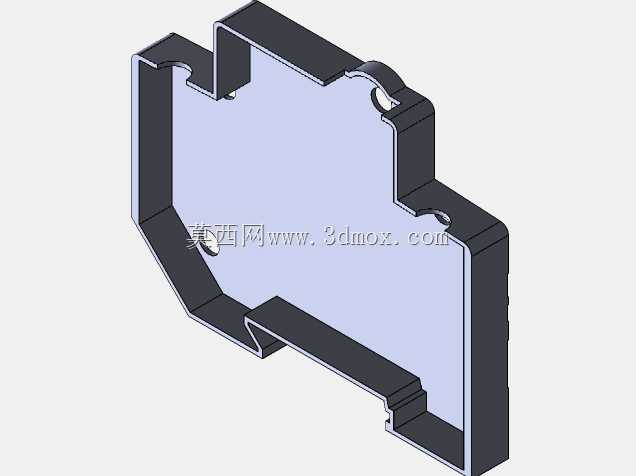

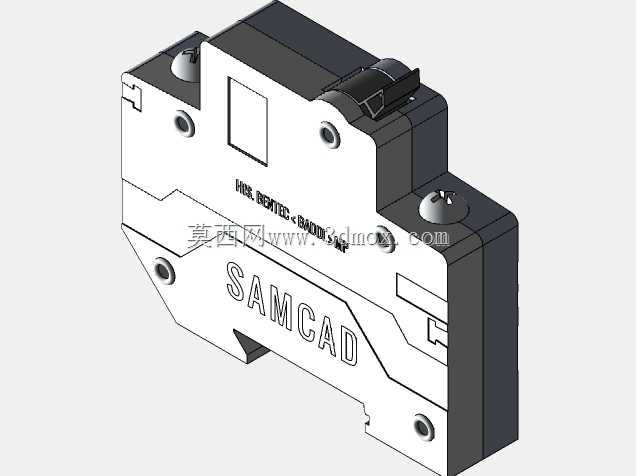

　　从设计思路来看，这款产品采用了标准模数化的壳体结构，整体宽度适配常规DIN导轨安装的单极断路器尺寸，安装时可以和同规格的其他配电元件并排卡装在标准35mm导轨上，不需要额外定制安装孔位，能直接兼容现有配电箱的安装空间，壳体的安装卡扣位置做了加强筋处理，避免多次拆装后卡扣断裂导致元件松动。外壳采用了迷彩配色的包覆设计，区别于常规的白色、灰色断路器外观，适合用在对配电元件外观有一定要求的明装场景，比如工业风装修的外露配电箱、户外临时配电的明装回路，不需要额外做装饰遮挡就能和周边环境适配，同时壳体材质选用了阻燃耐冲击的工程塑料，能耐受分断短路电流时产生的瞬时高温，避免壳体击穿引发相邻元件的故障。

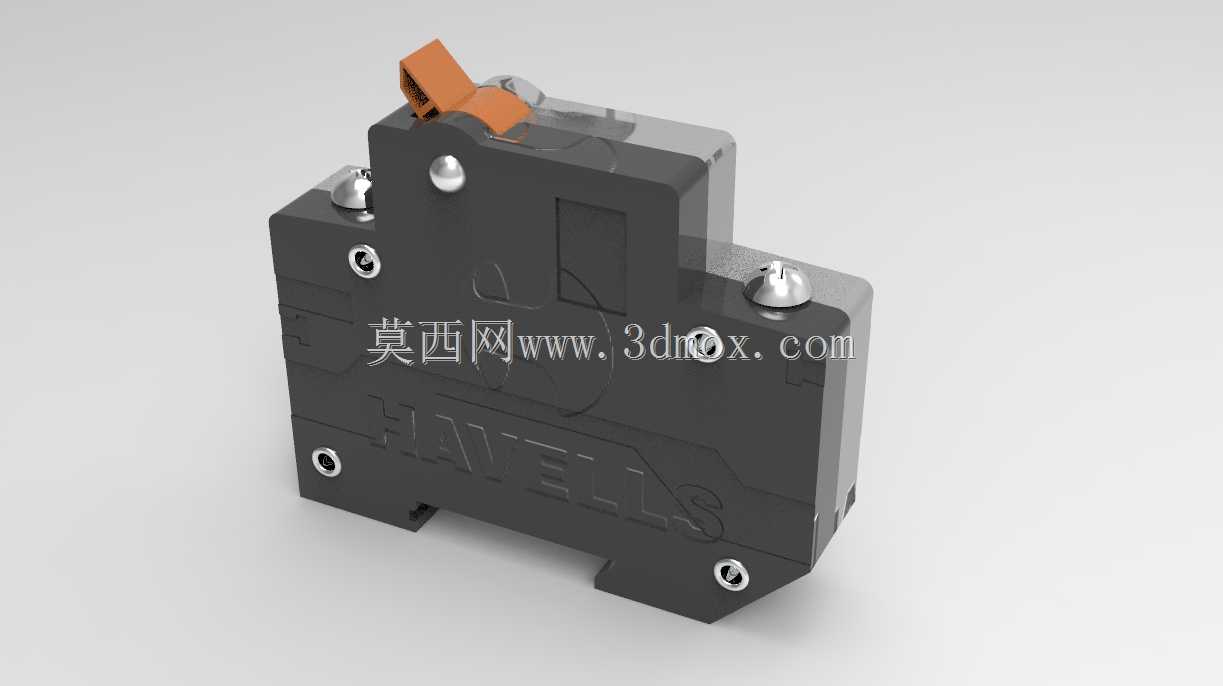

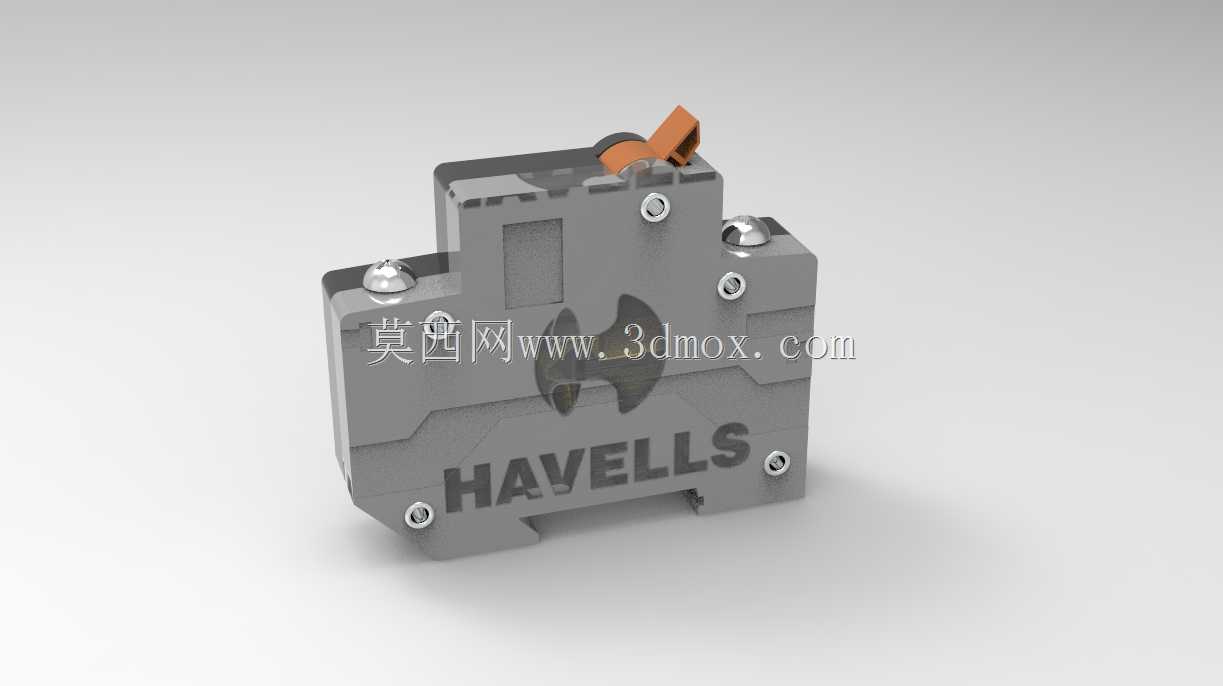

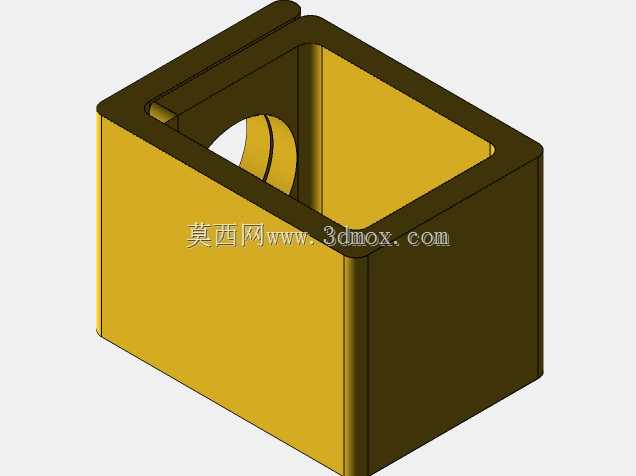

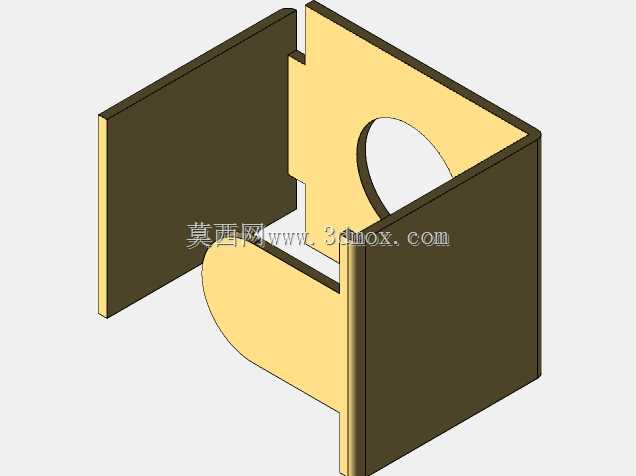

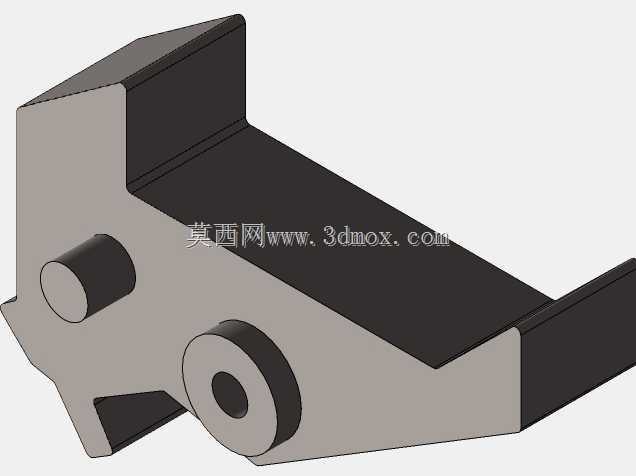

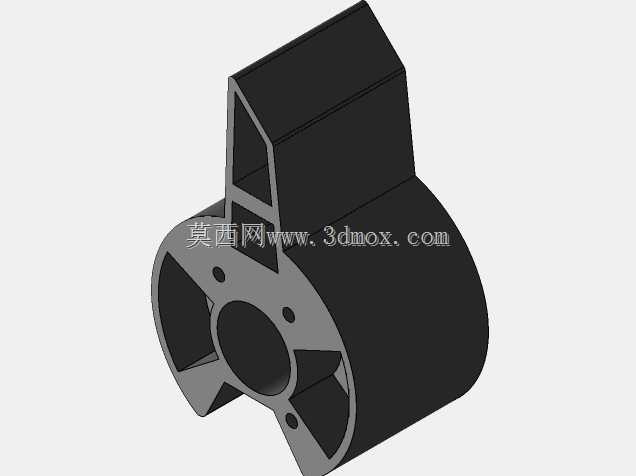

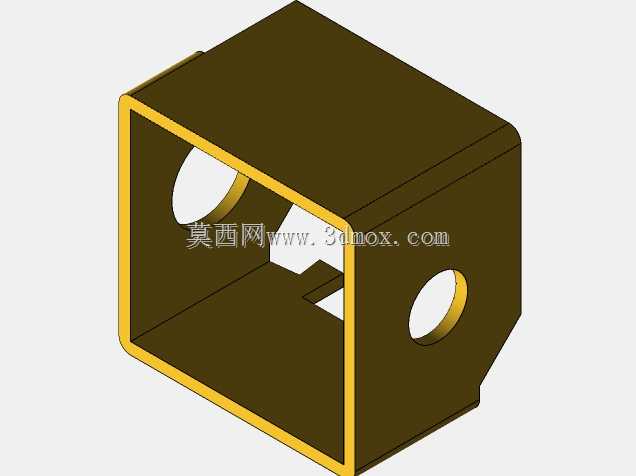

　　功能结构上，操作手柄设置在壳体顶部，采用凸起式的防滑结构，手动分合闸时的操作角度符合常规低压电器的操作习惯，合闸到位后手柄有明显的卡位反馈，避免虚接导致的回路接触不良。壳体上的固定螺丝采用了内六角与十字兼容的槽型，现场检修时不管是用十字螺丝刀还是内六角扳手都能顺利拆开外壳，不需要专门匹配特殊工具。进出线端的接线端子位置做了防误触的挡板设计，接线完成后挡板可以盖住裸露的金属端子，避免检修时误碰带电部位引发触电风险，端子的压线结构采用了框式压接设计，能适配1.5平方到6平方的多股、单股铜芯导线，压接后导线不会出现松脱、虚接的问题，大电流通过时不会因为接触电阻过大导致端子发热。

　　从安装边界来看，产品的整体高度、深度都和常规单极MCB保持一致，并排安装时相邻元件之间不需要预留额外间隙，能最大化利用配电箱的内部空间，底部的导轨卡扣带有解锁拨片，拆卸时只需要用螺丝刀撬动拨片就能把元件从导轨上取下，不需要强行撬动壳体导致外壳破损。壳体侧面的拼接槽位可以和带附件的断路器（比如漏电附件、辅助触点）直接拼接，不需要额外的连接配件，扩展分励脱扣、报警触点等功能时不需要更换整个断路器，只需要加装对应附件就能实现功能拓展，降低后期改造的成本。

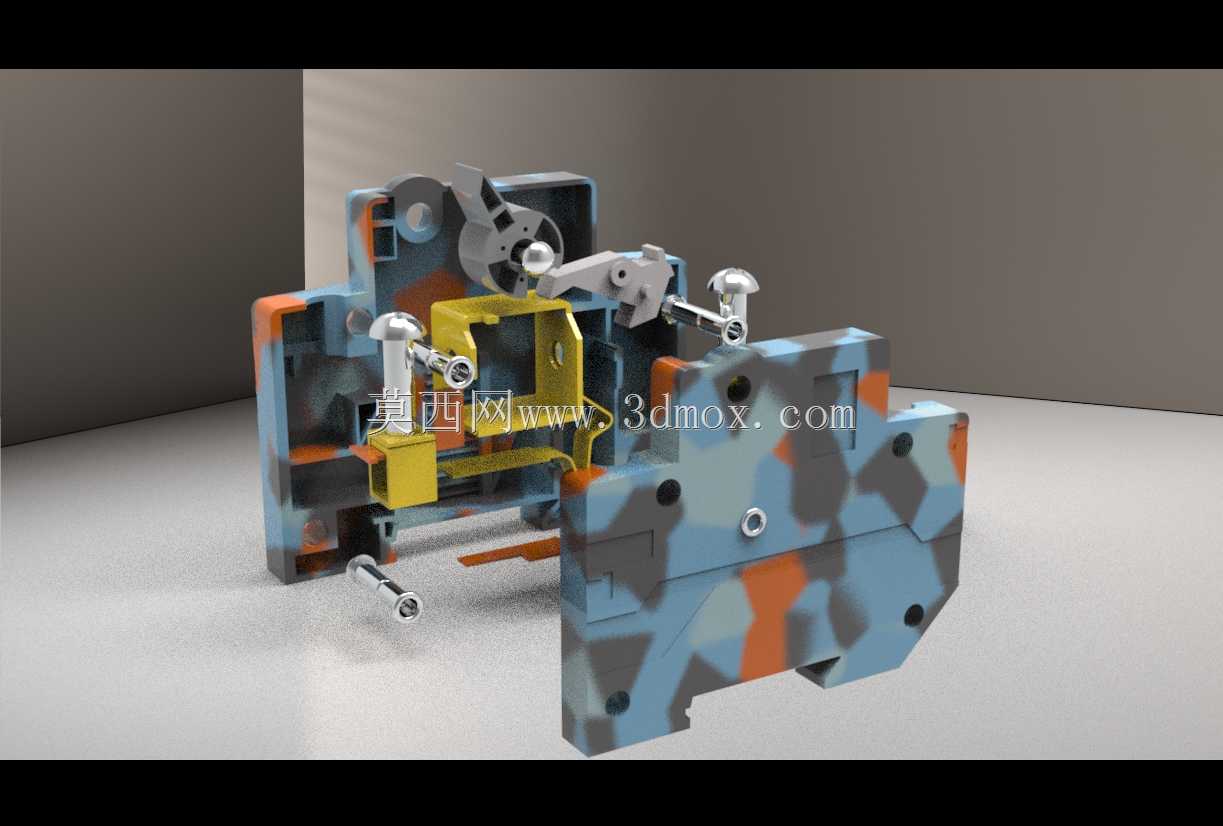

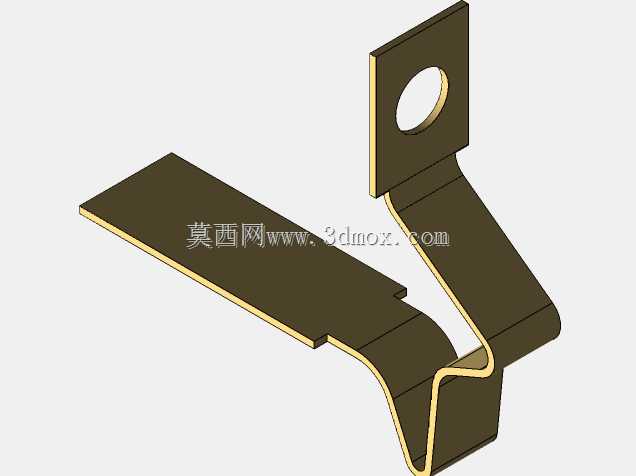

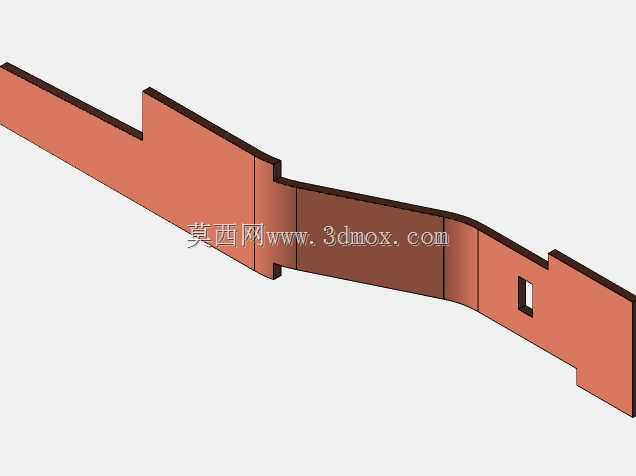

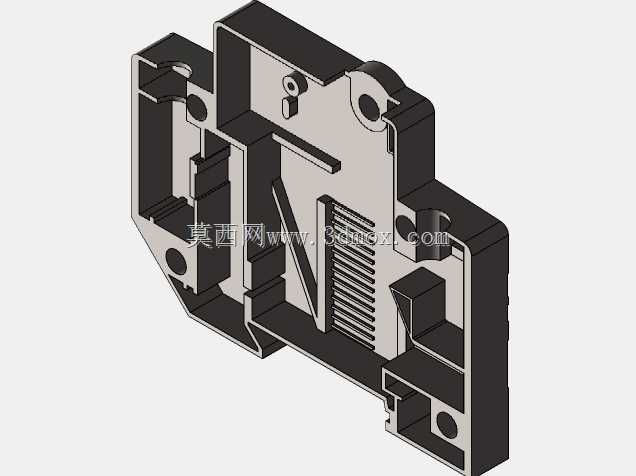

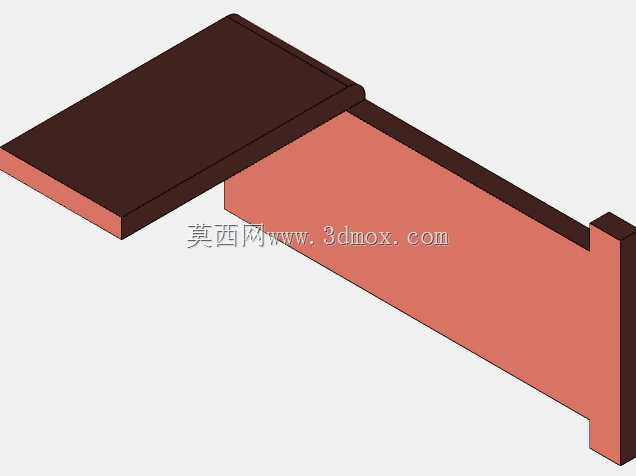

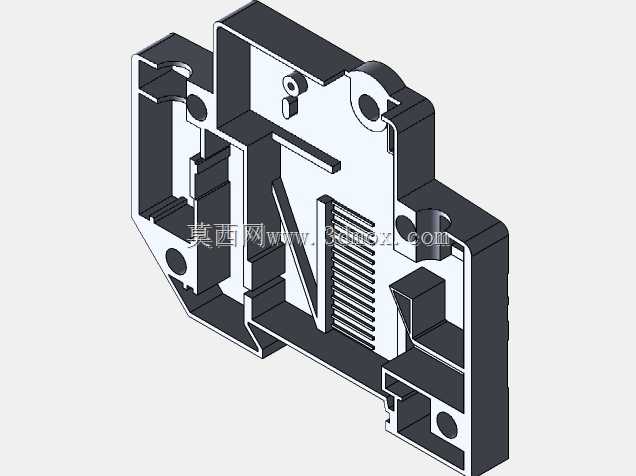

　　内部结构的布局上，灭弧室的位置靠近出线端，分断短路电流时产生的电弧能快速被引入灭弧栅片切割熄灭，不会因为电弧滞留导致触头烧蚀，延长产品的使用寿命。双金属片过载保护元件的位置做了隔热处理，避免相邻回路断路器发热导致保护特性偏移，保证过载保护的动作精度，不管是在低温还是高温的安装环境下，过载动作的电流阈值都能保持在标准要求的范围内，不会出现误动或者拒动的问题。电磁脱扣机构的动作行程做了优化，短路电流出现时能在毫秒级完成分断，把短路故障的影响范围控制在最小，不会因为分断速度慢导致上级开关跳闸，扩大停电范围。

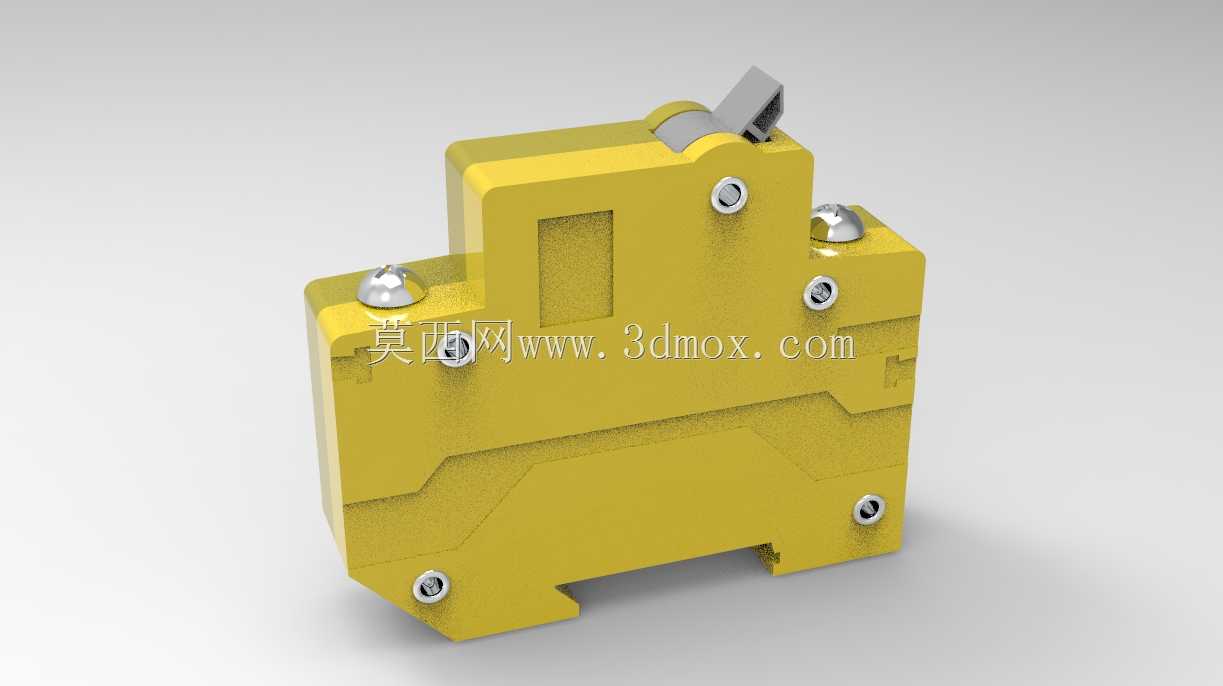

　　这款产品的迷彩外壳做了表面磨砂处理，日常使用时不容易残留指纹和灰尘，明装使用时长期也能保持外观整洁，壳体的拼接缝做了错位设计，外界的灰尘、飞溅的水珠不容易进入壳体内部，适配临时户外配电、多尘车间这类相对恶劣的使用场景，不需要额外加装防水防尘盒就能满足基础的防护要求，当然在淋水、高粉尘的特殊场景下还是需要配合专用的防护箱体使用。接线端子的标识采用了凹刻填漆的工艺，长期使用不会因为摩擦导致标识模糊，现场接线时能快速区分进线端和出线端，避免接反导致的保护功能失效问题。
