双辊带式波段调节执行机构结构

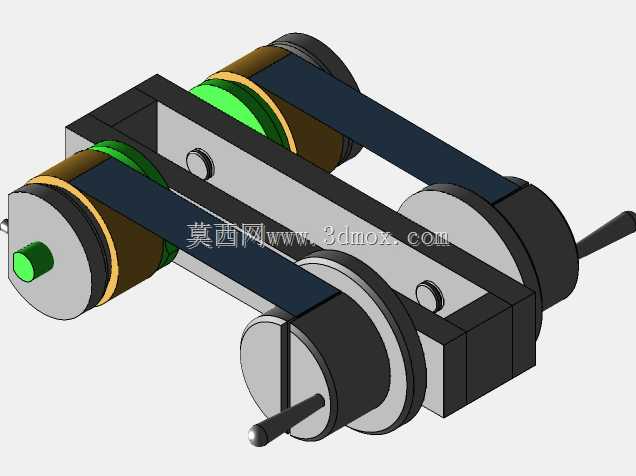

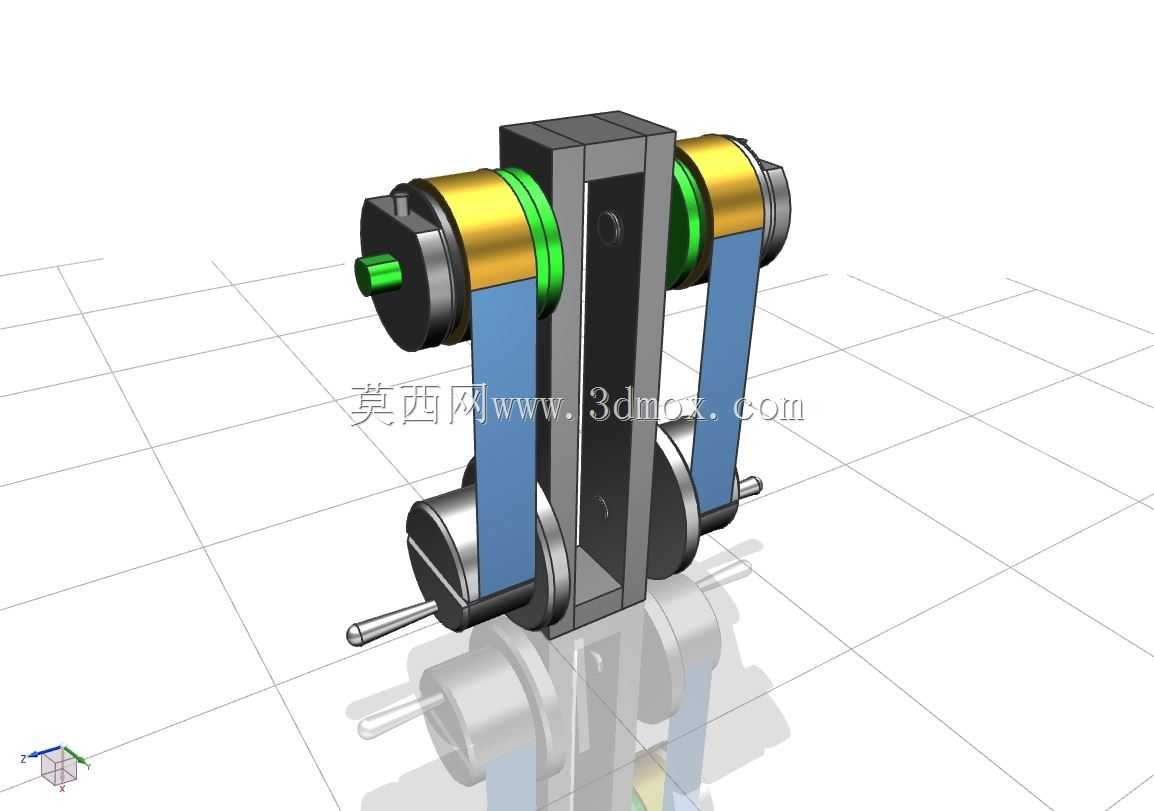

　　该结构属于传动调节类执行组件，核心应用场景集中在需要连续调整传动带张紧度、切换传动比的轻工输送、小型实验设备以及专用机床进给调节工位，实际作业中承担波段式档位切换与传动张力动态补偿的作用，区别于普通固定张紧轮结构，其采用双侧对称带轮布局，可同时适配两条平行传动带的同步调节需求，避免单侧调节带来的传动带跑偏、两侧张力不均导致的传动抖动问题。从功能特性来看，组件中部的立式安装板作为核心承载基体，两侧上下布置的带轮组通过蓝色传动带形成闭合传动回路，上部带轮集成了同轴的限位挡圈与轴端锁紧结构，可防止传动带在高速运转过程中发生轴向窜动，下部带轮侧方延伸出的操纵杆为调节输入端，扳动操纵杆时可带动下部带轮沿安装板上的导向槽做圆弧轨迹位移，

　　以此改变上下带轮的中心距，实现传动带张紧度的档位式调整，也就是对应不同波段的传动状态切换，每个调整档位均设置有定位凹坑，扳动操纵杆到位后可依靠弹簧顶销实现自动锁止，无需额外紧固件固定，调节动作可单手完成，适配频繁切换工况的操作需求。设计思路上优先考虑了安装兼容性与维护便捷性，中部立式安装板采用等厚板材加工，上下两端预留的安装孔位采用标准孔距设计，可直接固定在设备的型材框架或安装立板上，无需额外加工转接板；两侧带轮的轮槽尺寸匹配常用的平型传动带规格，轮缘做了倒角处理，减少传动带边缘的磨损，延长带体使用寿命；带轮与安装板之间的转轴采用台阶轴设计，轴肩处加装了耐磨衬套，降低长期转动带来的基体磨损，衬套磨损后可单独更换，

　　无需更换整个安装板或带轮组件，大幅降低后期维护成本。外形尺寸与安装边界方面，整体结构沿安装板法向的厚度控制在较小范围，可适配设备内部狭窄的安装空间，不会与周边的走线、其他传动组件发生干涉；操纵杆的扳动行程经过校核，在最大调节角度下，传动带的伸长率控制在弹性变形允许范围内，不会出现带体过度拉伸导致的提前失效，同时扳动过程中操纵杆的运动轨迹不会超出组件整体的宽度边界，避免操作时与周边部件发生碰撞。实际装配过程中，需先将中部安装板固定在预设工位，再依次装配两侧的上下带轮与转轴，套入传动带后扳动操纵杆验证各档位的张紧度是否一致，确认锁止机构动作灵活无卡滞后，再将传动带与设备的动力输入端、输出端带轮进行对接，

　　调试时需注意两侧传动带的初始张紧度保持一致，避免运转时出现单侧带打滑的问题。该结构没有集成复杂的电控元件，纯机械结构的设计使其可在高粉尘、高油污的恶劣工况下稳定工作，不会出现电子元件失效导致的调节故障，适合在小型包装设备、纺织机械的张力调节工位，以及教学实验用传动演示装置上使用，其对称式的布局也让整体受力更为均衡，长期运转下安装板不会出现单侧受力导致的变形问题，转轴的受力状态也更为合理，可有效提升组件的整体使用寿命。
