框架式教育演示陀螺仪结构设计

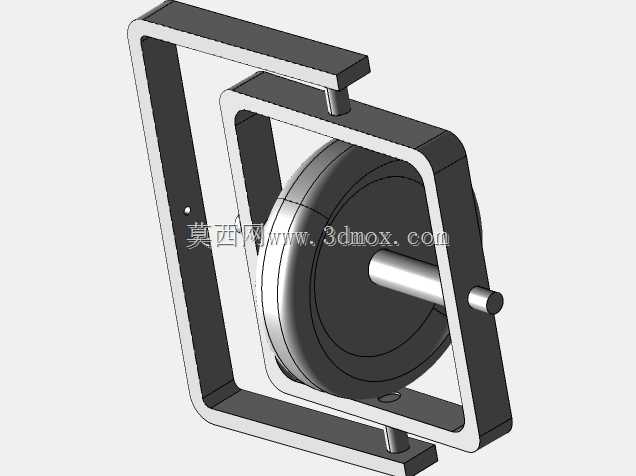

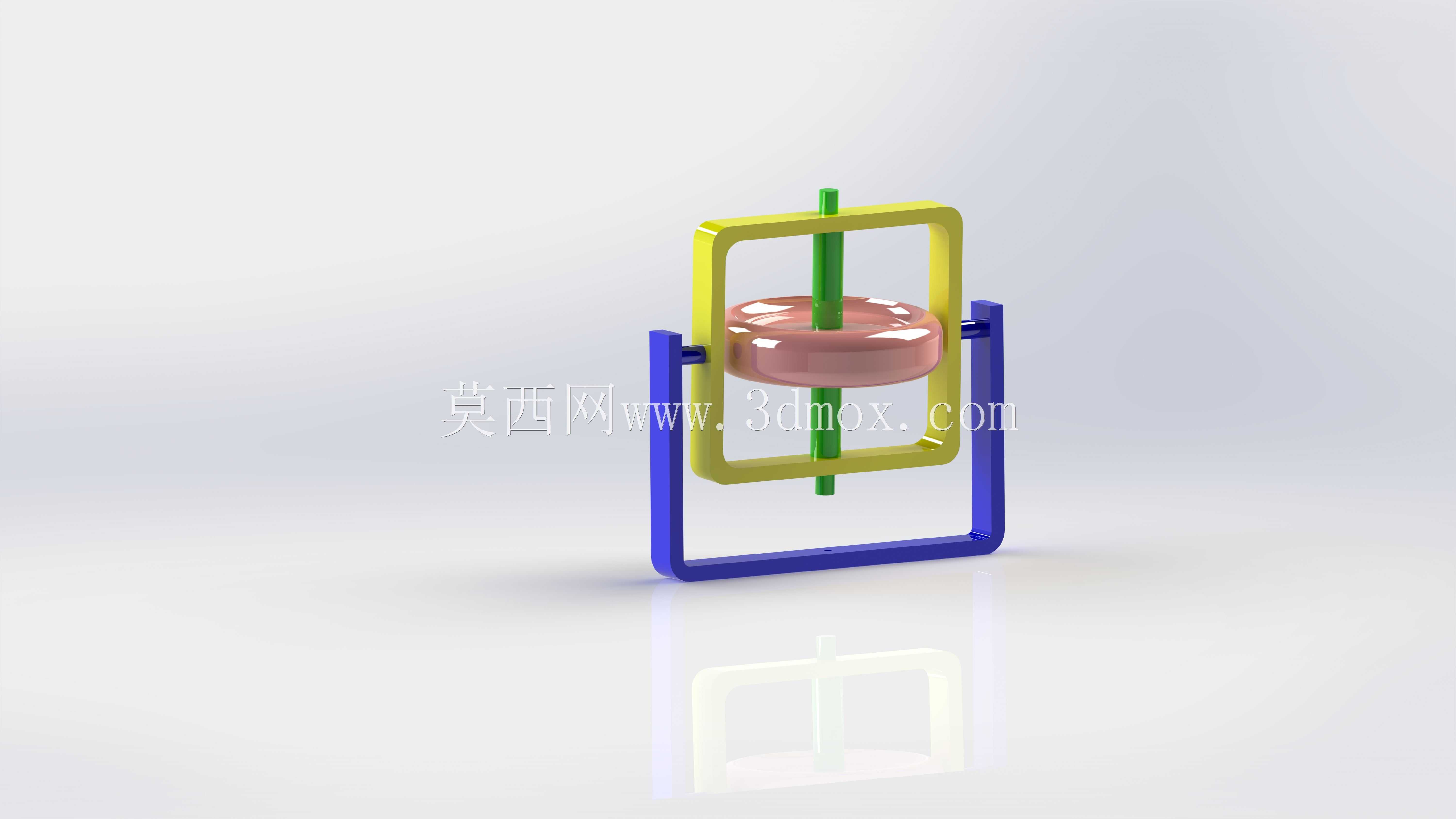

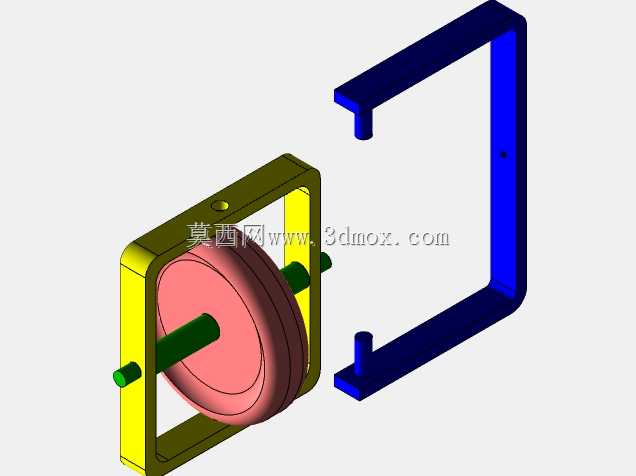

　　这款框架式陀螺仪主要面向中小学物理实验、高校力学通识课程的演示场景，日常放置于物理实验室的教具操作台，也可用于青少年科创活动的原理展示环节，帮助观察者直观理解角动量守恒、刚体定轴转动等抽象力学概念。整个结构采用三层嵌套的万向支架设计，最外层为蓝色U型固定框架，作为整个装置的支撑基座，底部平直段可直接放置在水平台面上，两侧竖直臂预留同轴的转动副安装孔，孔位同轴度公差控制在0.02mm以内，避免中层框架转动时出现卡滞。中层为黄色方形框架，通过两侧短轴与外层框架铰接，可绕水平横轴实现360度自由转动，框架上下横梁中心同样预留同轴安装孔，用于穿设中心转轴。中心转轴为绿色直杆，贯穿中层框架上下孔位，与中层框架的铰接间隙控制在0.01-0.

　　03mm之间，既保证转动顺滑，又不会出现径向窜动。转轴中部固定安装粉色圆盘形转子，转子为均质回转体结构，质心严格落在中心转轴的轴线上，转动时不会产生偏心振动，转子外圆做圆弧过渡处理，避免演示过程中剐蹭中层框架内壁。从安装边界来看，整个装置放置时占用的台面投影尺寸约为120mm×100mm，整体高度约150mm，不需要额外的固定连接件，依靠自身底座的平面度即可稳定放置在普通实验台面上，适配常规实验室操作台的承载与空间要求。设计过程中优先考虑演示操作的便捷性，所有转动副均采用间隙配合，不需要额外添加润滑脂即可实现顺畅转动，使用者可手动拨动外层框架、中层框架调整姿态，也可通过抽拉中心转轴上的绕线带动转子高速旋转，

　　直观观察不同转速下陀螺仪的定轴性、进动性等特性。结构上没有设置复杂的锁紧机构，所有铰接位置均为开放转动状态，方便演示者随时调整各框架的相对角度，展示不同姿态下的力学表现。转子部分采用等厚度圆盘设计，转动惯量集中在转子外缘，在相同质量下能获得更大的转动惯量，保证转子转动后有足够的定轴维持时间，满足单次演示的时长需求，不需要频繁重新驱动转子。各框架杆件均采用等截面矩形杆结构，在保证结构刚度的前提下尽可能降低自身重量，避免框架自重对转动灵活性造成影响，同时杆件边缘做倒圆角处理，避免演示操作时划伤使用者。中心转轴两端伸出中层框架的长度保持一致，保证转轴转动时的动平衡，不会因为两端伸出长度差异产生附加力矩干扰演示效果。

　　整个装置没有易损的细小零件，所有铰接轴与框架为一体化设计，日常教学使用中不易出现零件脱落、损坏的情况，可满足高频次的课堂演示需求。在实际教学使用中，该装置可配合不同的演示操作：当转子高速旋转时，抬起外层框架的一侧，可观察到中心转轴始终保持初始指向，直观展示定轴特性；对转子转轴施加侧向力矩时，可观察到装置产生进动现象，帮助学习者理解力矩与角动量变化的对应关系。相较于精密工业陀螺仪，这款教育演示用结构简化了阻尼、角度测量等附加模块，完全围绕力学原理的可视化展示做结构优化，所有运动部件都外露可见，学习者可直接观察到三层框架的相对转动关系，不需要拆解外壳就能理解万向支架的自由度构成。
