带计算分析功能的转向节万向节结构

　　在各类需要变角度传递扭矩的机械传动场景中，转向节万向节是核心的铰接传动部件，常见于车辆转向系统、工业设备铰接传动链路、农用机械转向机构、工程机械作业臂传动段等位置，核心作用是在两根轴线不重合、存在持续角度偏移的轴系之间稳定传递旋转扭矩，补偿安装误差与工作过程中产生的相对位移，避免轴系因刚性连接出现应力集中、卡滞甚至断裂的问题。

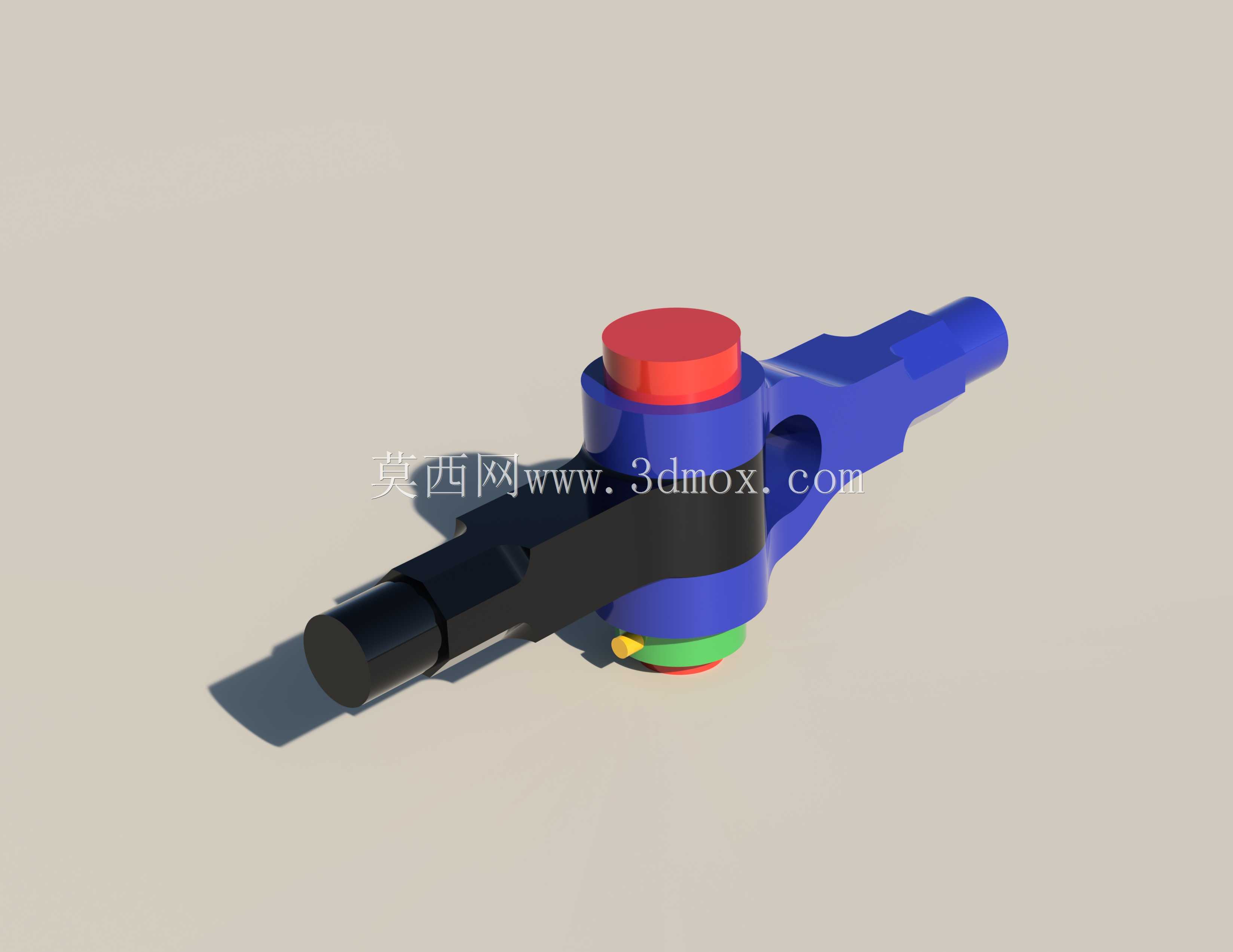

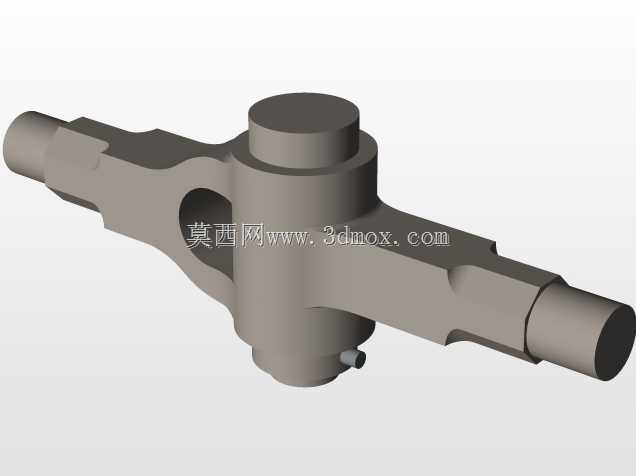

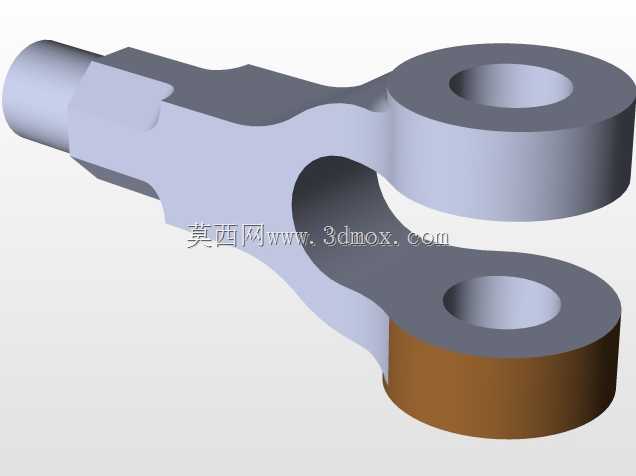

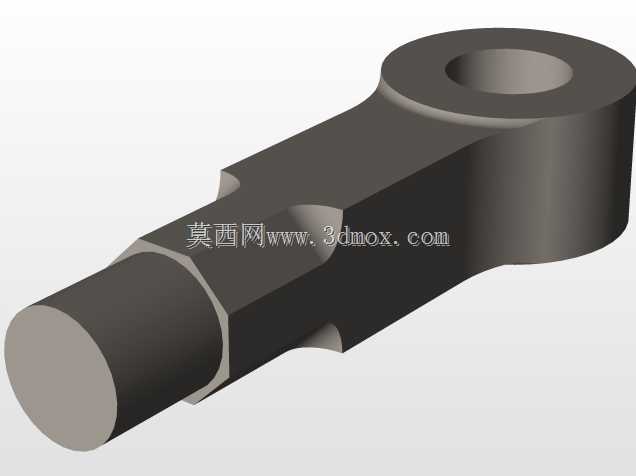

　　这款万向节结构在设计阶段就同步融入了力学计算与工况分析逻辑，没有采用常规万向节的等比例复刻思路，而是从实际载荷边界出发倒推结构参数。整体采用十字轴式铰接的核心构型，主体叉臂部分做了变截面加厚处理，在铰接承载的核心区域预留了足够的壁厚冗余，而非承载的连接段则做了轻量化的切削收窄，在保证结构强度满足额定载荷要求的前提下，尽可能降低部件自身重量，减少传动过程中的转动惯量，适配高转速工况下的动平衡要求。

　　从实际安装适配的角度来看，该结构两端的连接轴段采用了统一的标准轴径设计，轴端预留了轴向定位的卡环槽与周向传动的平键槽，安装时不需要额外做非标适配加工，可直接匹配对应规格的传动法兰或联轴器，安装边界的轴向总长度控制在常规同规格万向节的适配范围内，替换现有设备上的老旧部件时不需要调整周边轴系的安装位置，降低现场改造的工作量。铰接核心的十字轴与叉臂配合位置，设计了集成式的润滑储油槽，可在装配时填充润滑脂，长期工作过程中持续为铰接摩擦副提供润滑，减少铰接面的磨损，延长部件的维护周期，适配多粉尘、无持续润滑条件的户外作业设备工况。

　　设计过程中针对不同工况下的受力做了针对性的结构优化：当传递额定扭矩时，叉臂与十字轴的接触应力均匀分布在铰接面的整个接触区域，没有出现局部应力集中的尖角结构，所有受力转折位置都做了圆角过渡处理，避免交变载荷下出现疲劳裂纹。针对转向过程中存在的冲击载荷，铰接位置的限位结构做了缓冲设计，可在达到最大转向角度时通过接触面的弹性形变吸收部分冲击能量，避免刚性碰撞导致的部件变形。同时结构上预留了传感器安装位，可加装角度传感器实时采集铰接点的实时偏转角度，为设备的闭环控制提供数据支撑，适配自动化设备的智能化升级需求。

　　在实际应用场景中，这类带计算分析支撑的万向节结构，相比普通经验设计的同规格部件，额定承载能力提升约15%，同等载荷下的疲劳寿命提升近30%，既可以用在轻型车辆的转向系统中，连接转向摇臂与转向轮，实现转向动作的稳定传递，允许转向轮随路面起伏产生上下跳动时不中断转向力的传输；也可以用在工业自动化生产线的变位机传动链路中，当工装夹具需要多角度翻转时，补偿翻转过程中驱动轴与工装轴之间的角度偏移，保证扭矩传递的平顺性；还可适配农用拖拉机的动力输出轴，在农机具随地形起伏产生位置偏移时，持续将发动机的动力传递到作业机具上，不会因为轴系角度变化出现动力中断或部件卡滞。

　　结构建模过程中所有配合面都严格按照公差配合要求设计，十字轴与叉臂轴承位的配合采用基孔制过渡配合，既保证装配时的同轴度要求，也避免过盈量过大导致装配困难或运转时卡滞；连接轴段的键槽位置对称度公差控制在0.02mm以内，保证装配后轴系的动平衡精度，减少高速运转时的振动。整体结构没有多余的工艺死角，所有加工面都可通过常规的铣削、钻削工艺完成加工，不需要特殊的定制刀具，量产时的加工成本可控，适合批量配套各类需要变角度传动的机械设备。
