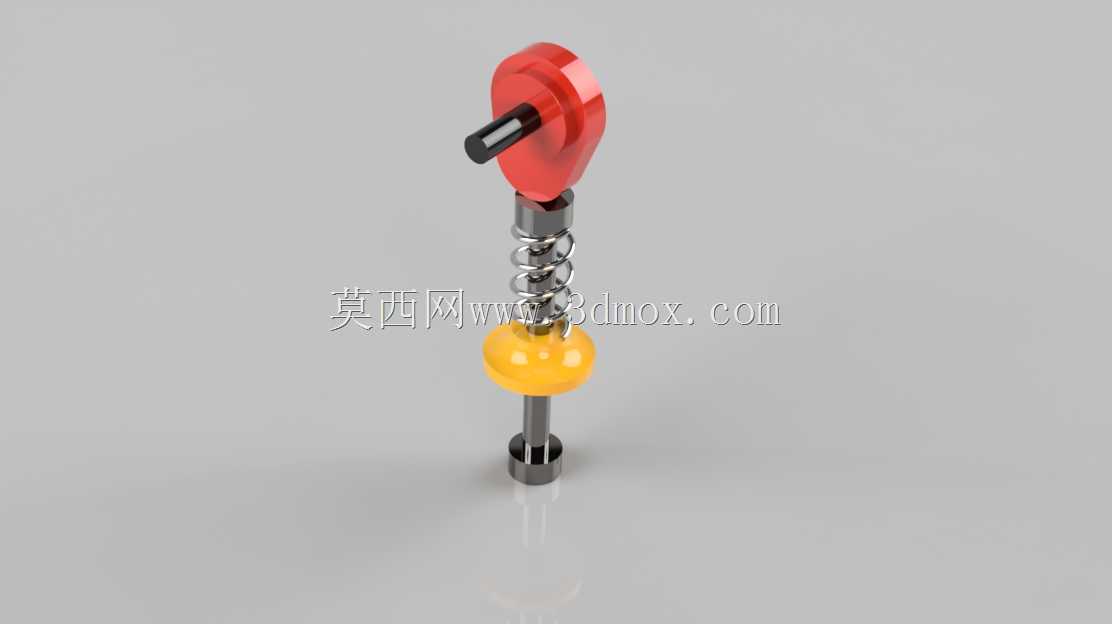

这套凸轮从动件组合机构,核心是通过盘形凸轮的轮廓曲线驱动从动件做规律往复运动,搭配复位弹簧实现力的闭环传递,是机械原理教学中最经典的运动学验证载体,也常被拆解后嵌入小型自动化送料、节拍控制工位做执行端参考。从实际应用场景看,这类机构最常出现在轻工自动化设备的送料节拍控制单元、小型冲压设备的间歇进给模块,以及高校机械原理实验室的运动学验证试验台,相比槽轮、棘轮机构,凸轮从动件的运动轨迹可以通过轮廓修型实现任意预设的位移-时间曲线,能适配需要柔性调整运动节拍的工位,比如小零件的定距推送、包装线的压合动作触发,都能看到这类结构的变体。

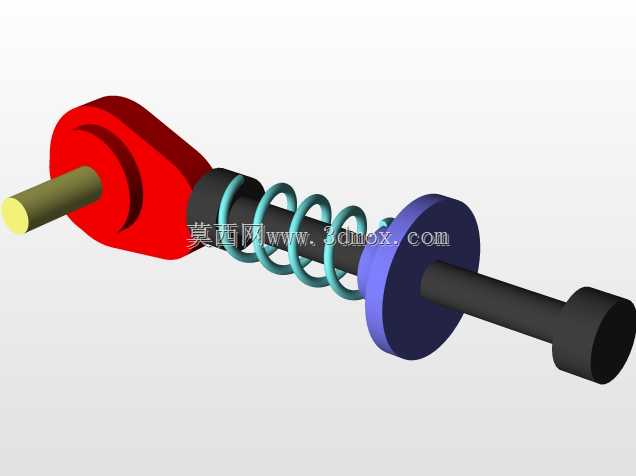

从功能特性上看,这套机构的核心逻辑是依靠凸轮与从动件的高副接触传递运动,弹簧始终提供预紧力保证从动件端部的顶帽与凸轮轮廓全程贴合,不会因为凸轮回转的回程阶段出现从动件脱离轮廓的跳齿问题,相比依靠重力复位的凸轮机构,弹簧复位的结构可以任意角度安装,不受安装姿态限制,哪怕是倒置、侧装的工位也能稳定工作。从动件采用直动式导杆结构,导杆中段设置的黄色限位顶帽一方面作为弹簧的支撑座,另一方面可以和外部机架的限位面配合,限制从动件的最大下行行程,避免凸轮轮廓加工误差导致从动件超出行程损坏其他部件。

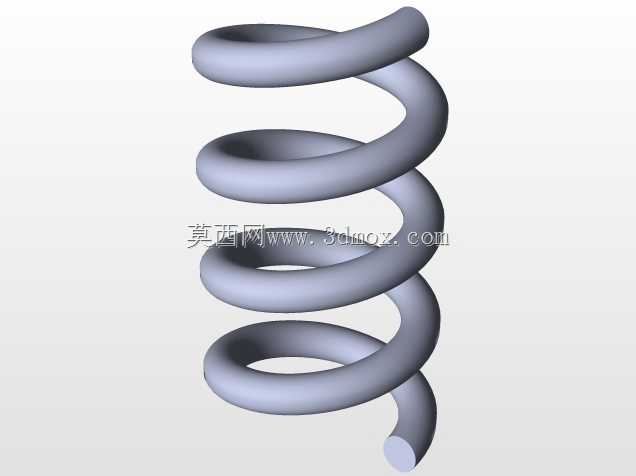

设计思路上,这套结构优先考虑了运动学验证的直观性,所有部件都做了外露设计,没有额外的壳体遮挡,能直接观察到凸轮转动时弹簧的压缩、回弹全过程,以及导杆在导向孔内的滑动状态。凸轮采用偏心盘形轮廓,属于最基础的对心直动凸轮构型,从动件的运动轴线刚好穿过凸轮的回转中心,没有偏置距,这种设计的好处是运动学计算简单,压力角在整个回转周期内都保持在较小范围,不会出现自锁问题,适合作为入门级的运动学教学模型。导杆的导向段采用光轴配合无油衬套的结构,摩擦阻力小,长期往复运动也不会出现卡顿,弹簧的线径、中径和自由长度都经过匹配,预紧力刚好能克服导杆自身重力和滑动摩擦力,不会因为预紧力过大导致凸轮驱动扭矩飙升,也不会因为预紧力过小出现从动件跳动。
从安装边界和尺寸配合来看,凸轮的回转轴采用标准直径的短轴设计,轴端做了扁位处理,可以直接连联轴器接小型减速电机或者手动摇柄,不需要额外做轴连接的转接结构。导杆的上下导向段同轴度公差控制在0.02mm以内,保证滑动过程中不会出现卡滞,弹簧的安装空间预留了足够的压缩余量,最大压缩量时弹簧圈之间还保留有0.5mm以上的间隙,避免并圈冲击。整个机构的安装基准在底部的支撑座上,支撑座预留了两个安装孔,可以直接通过螺栓固定在试验台或者设备基板上,安装孔的孔距符合通用工业铝型材的安装间距,不需要额外做转接板就能快速搭建测试台。
在实际选型参考中,这类结构的凸轮轮廓可以根据实际需要的运动规律做修型,比如需要等速运动就修改轮廓为阿基米德螺线,需要简谐运动就修改为余弦曲线,这套基础构型的骨架可以直接复用,只需要更换凸轮零件就能实现不同的运动输出。导杆端部的接触头采用圆弧面设计,和凸轮轮廓接触时是线接触,接触应力比尖顶从动件小很多,耐磨性能更好,不需要频繁更换接触头,适合长期反复运行的教学演示场景或者轻载自动化工位。弹簧的刚度选择也做了适配,在凸轮升程阶段,弹簧的压缩力随行程线性增大,刚好匹配凸轮升程段的推力变化,不会在升程末端出现机构振动,整个运动过程的加速度曲线平滑,没有刚性冲击,运行噪音低。
