重力铸造机机架结构三维设计方案

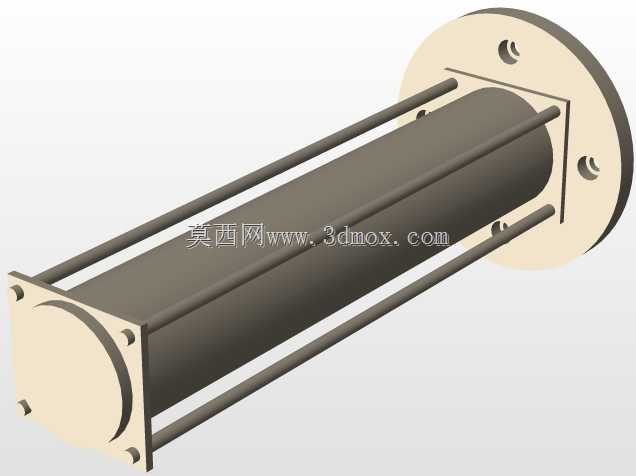

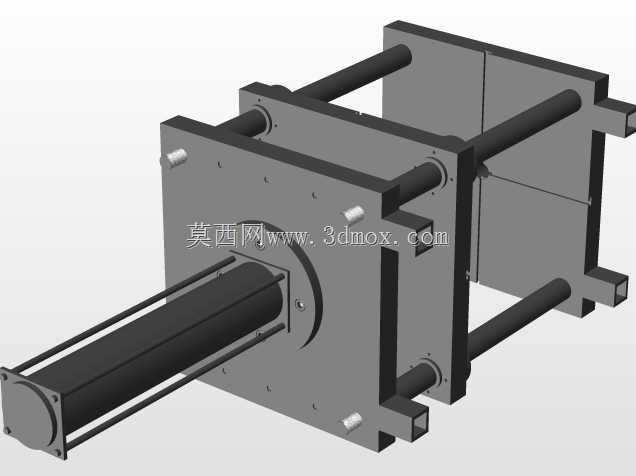

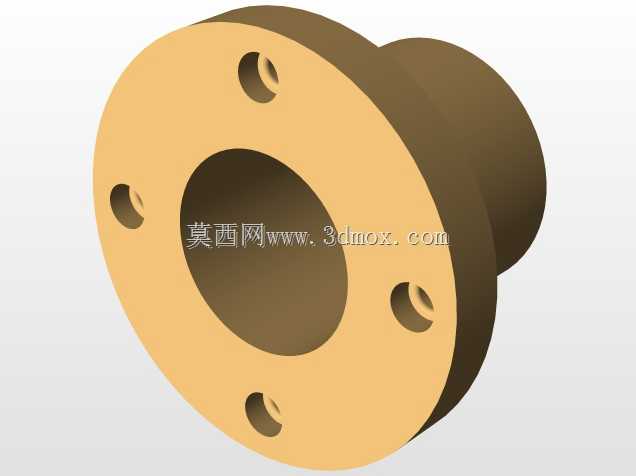

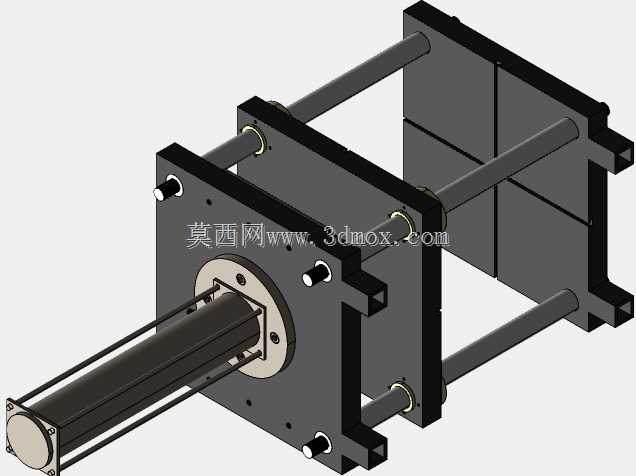

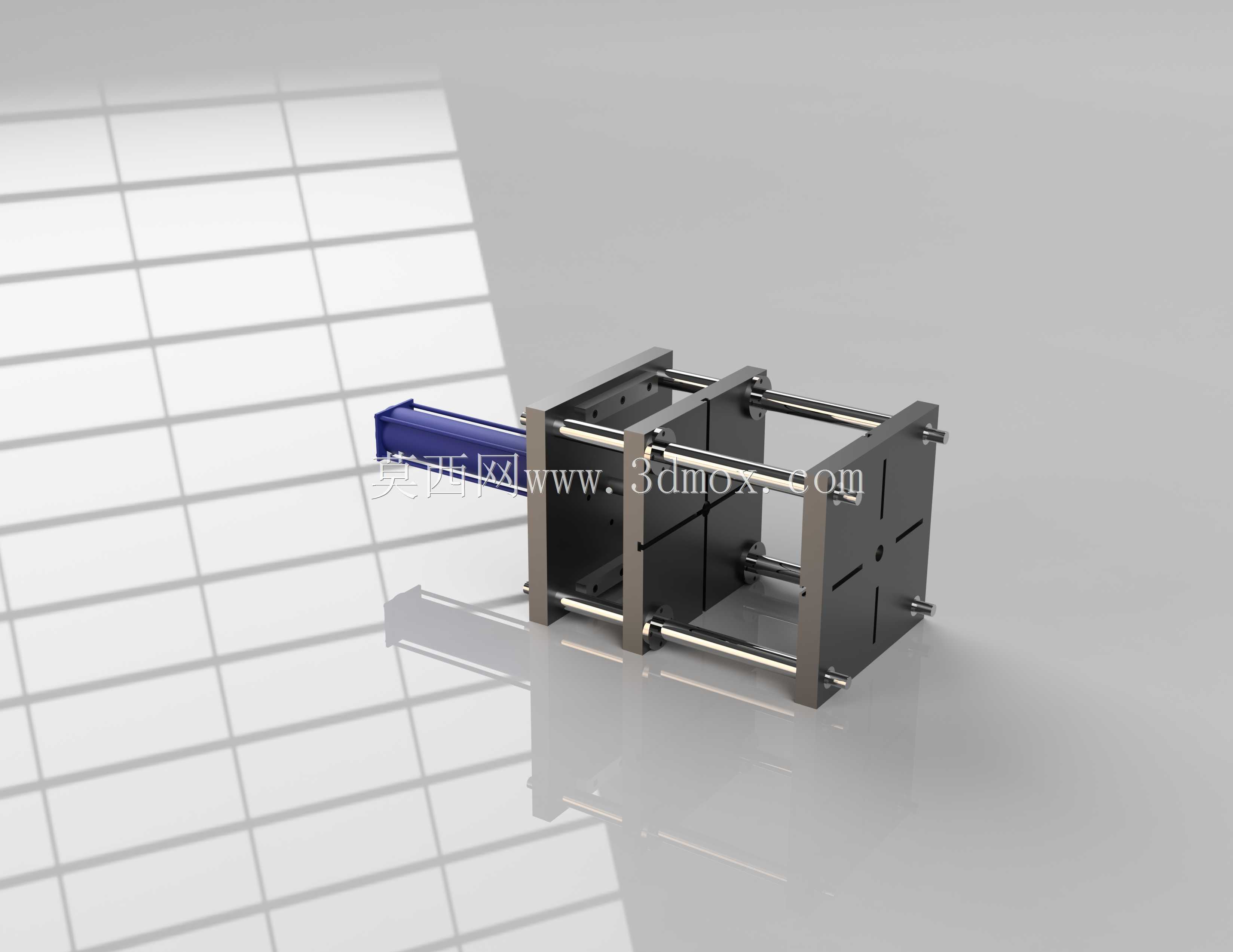

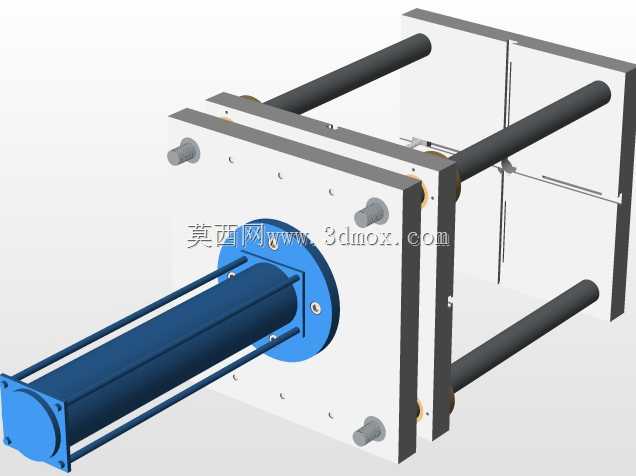

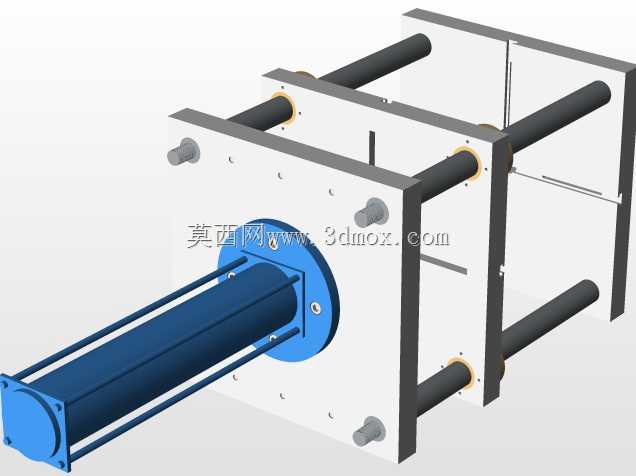

　　在有色金属零部件的批量铸造生产场景中，重力铸造设备是承接金属液浇注、模具开合、成型保压全流程的核心工装载体，这套结构设计针对中小型铝合金、锌合金铸件的生产需求做了定向优化，适配汽配、通用五金类中小型铸件的日常生产节拍。整套设备的主体框架采用方箱式叠层布局，四根平行布置的导向光轴作为动模移动的承载基准，光轴两端通过锁止结构固定在前后两块定模板上，保证动模在开合模行程中不会出现偏摆错位，避免合模时出现飞边、错箱等常见铸造缺陷。动模板与导向轴之间配置了自润滑铜套，在长期往复开合的工况下能减少磨损量，降低日常维护的频次，适配铸造车间多尘、高温的复杂作业环境。设备前端延伸出的浇注导向结构，能够在人工或机械舀取金属液浇注时起到引流作用，

　　避免金属液飞溅洒落到导向轴、模板配合面，延长核心配合部件的使用寿命。从安装边界来看，整套设备的占地尺寸适配中小型铸造车间的工位布局，不需要额外做大型地基预埋，可直接通过底部的安装孔固定在车间钢制工作台或者水泥基础上，设备的操作面高度匹配常规站立作业的人体工学尺寸，操作人员在完成合模锁紧、浇注、开模取件的全流程操作时不需要过度俯身或者抬手，能有效降低长时间作业的疲劳感。设计过程中优先考虑了模具的适配性，前后模板上预留了标准化的模具安装螺孔阵列，能够适配不同尺寸的金属型铸造模具，不需要针对每一套模具重新加工模板安装面，缩短换模调试的时间。模板的厚度经过受力校核，在合模锁紧、金属液充型的压力作用下不会出现挠曲变形，

　　保证铸件的尺寸精度稳定在公差要求范围内。导向轴的间距设计预留了足够的模具安装空间，同时兼顾了框架整体的刚性，不会因为追求大适配范围而导致框架整体刚度不足。在实际生产应用中，这套结构能够完成从合模锁紧、浇注保压到开模顶出的全套重力铸造工序，动模的开合行程经过测算，能够满足常见中小型铸件的取件空间需求，不需要额外加大开模行程造成设备尺寸冗余。锁紧结构采用机械式锁紧设计，相比液压锁紧结构更适配铸造车间的高温环境，不会因为液压油受热粘度变化导致锁紧力不足，同时也减少了液压管路泄漏造成的车间安全隐患。整套结构的零部件大多采用标准化型材与机加工件组合，加工难度低，后期维护更换配件时不需要定制特殊非标件，能够有效降低设备的制造与维护成本。

　　在结构细节处理上，所有与模具接触的模板平面都做了精加工处理，平面度满足模具安装的基准要求，导向轴的表面做了硬化处理，耐磨性能能够满足长期往复运动的使用需求。设备的整体布局将运动部件都封闭在框架内部，仅保留操作侧的作业空间，能够避免生产过程中运动部件外露造成的安全风险，符合车间安全生产的基本要求。针对铸造过程中可能出现的金属液飞溅问题，框架的外侧预留了防护板安装位，后期可根据实际生产需求加装耐高温防护挡板，进一步提升作业安全性。
