四旋翼一体式增材制造飞行载具结构

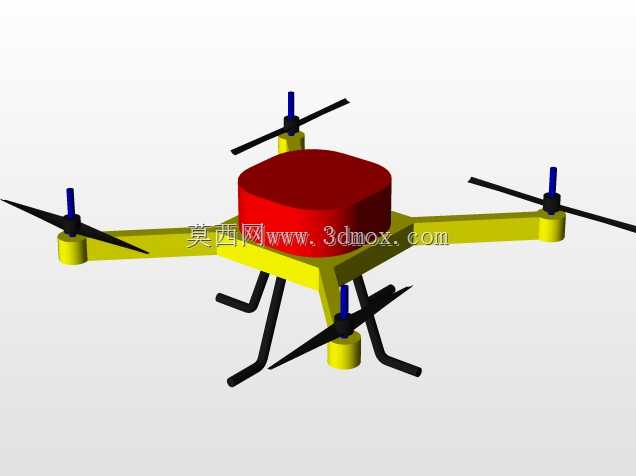

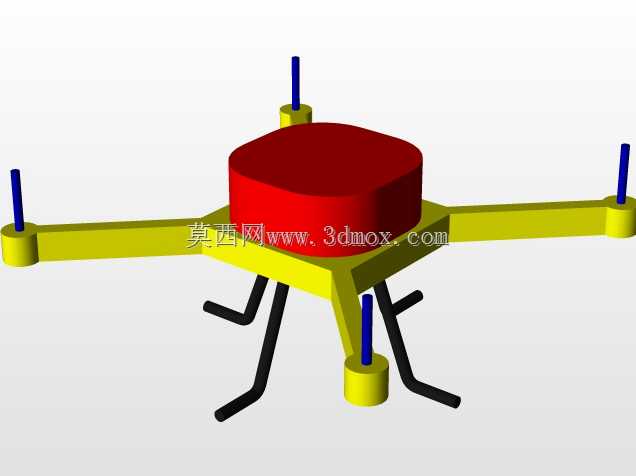

　　这款四旋翼飞行载具采用一体化增材制造思路完成主体结构设计，核心机臂与中心载荷舱采用无拼接的整体成型方案，省去了传统装配式无人机所需的机臂锁紧件、连接角码等冗余结构，从根源上降低了装配累积误差带来的飞行振动问题。中心载荷舱采用圆角方舱构型，舱体顶部做弧面过渡处理，既可以降低低空飞行时的正面风阻，也能避免尖锐边角在起降剐蹭时出现应力集中开裂的问题，舱体内部预留了标准的飞控安装位、电池仓与电调布线槽，所有走线槽均沿机臂内部空腔延伸至电机安装座，完全避免了线材外露带来的勾挂、风阻增大问题。四根机臂采用等长对称布局，从中心舱体向外水平延伸，末端的电机安装座做了下沉式台阶设计，电机固定孔位按照常规22系列无刷电机的安装尺寸预留，

　　安装面平面度控制在0.1mm以内，保证电机输出轴与机臂平面的垂直度，减少旋翼转动时的动不平衡量。机臂下方集成了一体式起落架结构，起落架支腿采用向外倾斜的八字构型，支腿末端做了圆弧收边处理，既可以保证降落时的支撑稳定性，避免侧翻，也能在硬着陆时通过支腿的微小形变吸收冲击能量，保护中心舱内的电子元器件不受冲击损坏。旋翼部分采用标准两叶螺旋桨适配设计，桨尖与中心舱体、相邻旋翼之间预留了足够的安全间隙，即使飞行过程中出现小幅机身形变，也不会出现打桨问题。从实际应用场景来看，这款结构适配低空短距离巡检、轻量载荷抛投、教学实训等多种场景，整体结构没有易松动的连接部件，日常维护只需要检查螺旋桨松紧与电池状态即可，不需要定期排查连接螺丝的紧固力矩，

　　非常适合非专业操作人员在户外复杂环境下使用。设计过程中针对增材制造的工艺特性做了专门优化，所有悬空结构的倾斜角度均大于45度，打印时不需要额外添加支撑结构，既减少了打印材料的消耗，也避免了去除支撑时对结构表面精度的破坏；所有壁厚均保持均匀一致，避免打印过程中出现因冷却速率不均导致的翘曲变形问题。安装边界方面，机臂展开后整体外接圆直径控制在常规消费级无人机的通行尺寸范围内，可以直接适配多数便携收纳包的尺寸要求，不需要做折叠结构就可以满足单人携带的需求；起落架的高度预留了足够的下方空间，可以在机腹位置加装小型摄像头、气体传感器等任务载荷，不会影响起飞降落的间隙。结构受力层面，机臂与中心舱的连接位置做了渐变加厚处理，

　　飞行过程中旋翼产生的升力可以通过加厚区域均匀传递到中心舱体，不会出现局部应力过大导致的机臂断裂问题；起落架与机臂的连接位置做了圆弧过渡，硬着陆时的冲击载荷可以沿着圆弧面分散到整个机臂结构，避免连接位置出现断裂。从实际使用的角度出发，这种一体化结构的抗摔性能远高于装配式结构，即使发生低空坠落，只要不是直接撞击硬质障碍物，主体结构很难出现碎裂问题，轻微的形变也可以通过手动校正恢复，不需要更换结构件，大幅降低了使用过程中的维护成本。针对户外使用的场景，结构表面没有容易积水的凹槽设计，雨天作业后水分可以快速自然流干，不会出现积液腐蚀电子元件的问题；电机安装座位置预留了走线防水胶圈的安装槽，可以配合防水胶圈实现电机接线位置的基础防水，满足小雨天气下的短时作业需求。
