车载JL Audio 10w1-v2超低音扬声器结构

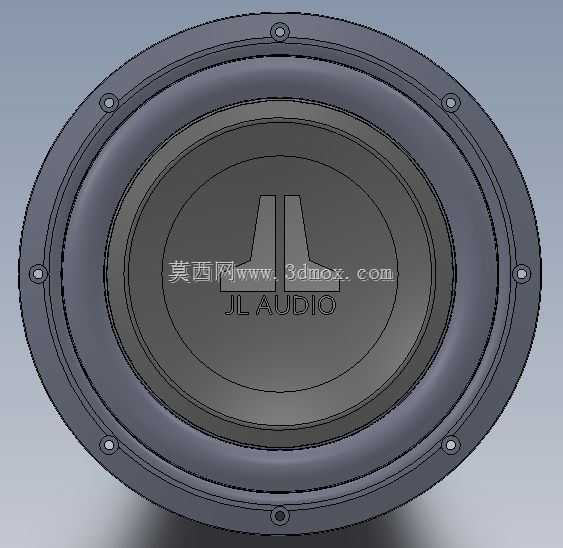

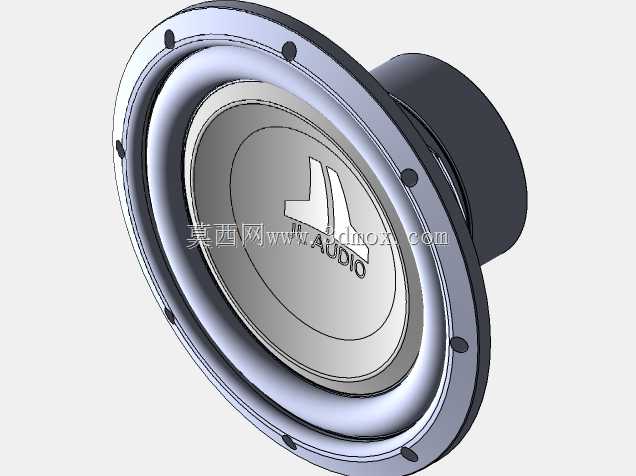

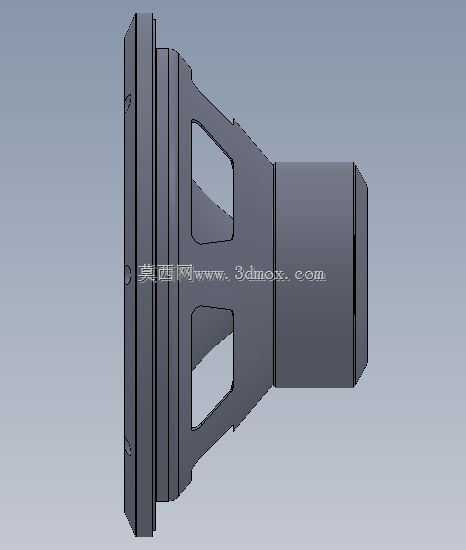

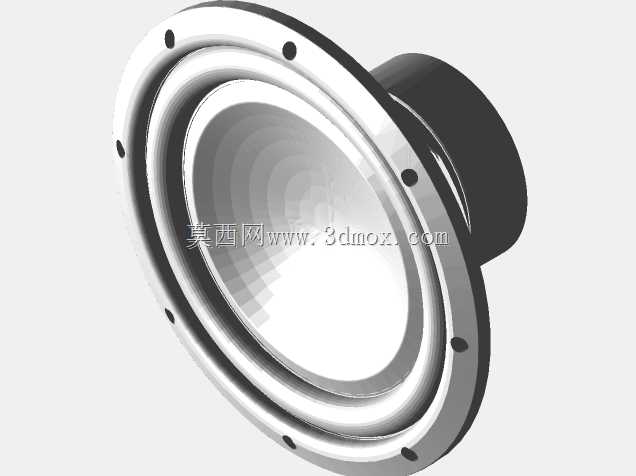

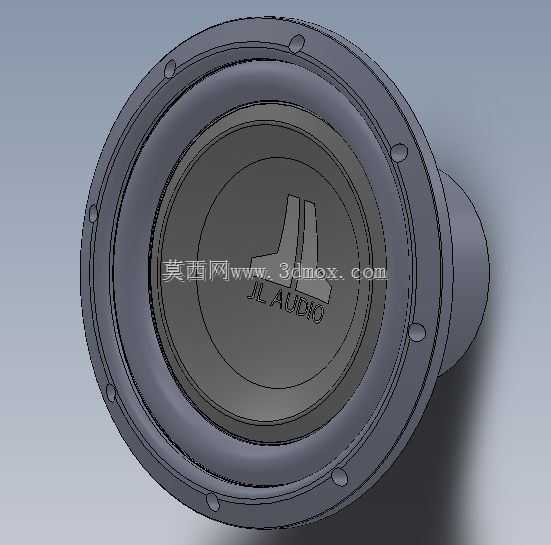

　　哪怕电路调试再精准也无法弥补结构上的缺陷。从实际使用场景来看，这类10英寸超低音单元大多安装在车辆尾箱区域，不管是做密闭式箱体还是倒相式箱体，都需要先基于单元的实际参数确定箱体的内部净容积，而三维建模的核心作用，就是在箱体开料制作前，提前模拟单元装入后的空间占用，确认磁钢部分与箱体后壁的间隙是否足够，接线端子的引出位置是否会和箱体加强筋产生干涉，甚至可以提前模拟单元大冲程工作时，振膜的最大位移边界，避免振膜在最大动态下碰到箱体内部的结构件。该单元的磁路部分采用后置的柱状磁钢结构，磁钢外径比盆架安装直径小不少，这部分结构在建模时不能只做外观示意，要准确还原磁钢的外径、轴向长度，因为不少车型的尾箱侧面有轮毂包凸起、内饰板加强筋，车载音响系统的低频重放效果，一直是整车影音体验升级中最受关注的环节，不少车主在改装音响时，都会优先选择适配性强的低音单元来弥补原车音响低频下潜不足、动态余量不够的问题，JL Audio的10英寸低音单元在车载改装领域的应用占比一直不低，不少定制化的尾箱音响倒模、隐藏式低音舱设计，都会优先参考该型号的实体尺寸做结构预留。做车载扬声器安装结构设计时，最先要明确的就是单元本身的安装边界，该低音单元采用常规的圆形盆架结构，盆架外圈均匀分布安装固定孔，设计安装法兰时，要严格匹配孔位的分布圆直径，同时预留足够的密封胶条安装槽，避免安装后出现盆架与安装面贴合不严导致的漏气问题，漏气会直接导致低频声短路，让低音的力度大打折扣，做隐藏式安装时，磁钢部分的尺寸直接决定了安装位的最小开孔深度，要是建模时尺寸偏差过大，实际安装时就会出现磁钢顶住车身钣金，导致盆架无法完全贴合安装面的问题。盆架部分的结构是承载整个单元的核心，该单元的盆架采用金属冲压成型结构，边缘的安装孔位做了下沉处理，固定螺丝的头部可以完全沉入孔位内，不会突出盆架表面，这一点在设计安装压圈时要特别注意，压圈的内径要避开螺丝头的突出区域，同时压圈的压紧位置要落在盆架的刚性支撑区域，不能压在悬边或者振膜的运动区域，不然会导致悬边变形，影响单元的正常冲程。振膜部分采用的是复合材质锥盆，中心的防尘帽上印有品牌标识，这部分的曲面弧度直接影响振膜的刚性分割振动频率，建模时要准确还原锥盆的锥度、深度，

　　以及悬边的波纹结构，悬边的折环高度决定了单元的最大线性冲程，在做箱体网罩设计时，网罩与振膜最外侧的静态距离必须大于最大线性冲程的1.2倍，避免大音量下振膜碰到网罩产生异音。接线端子位于单元磁钢的侧下方，建模时要还原端子的凸起高度、接线柱的间距，设计箱体出线孔时，要对应端子的位置预留足够的接线空间，避免安装时线材被挤压在磁钢和箱体之间，长期颠簸导致线材绝缘层破损引发短路。不少人在做这类扬声器建模时，容易忽略弹波部分的结构，弹波是保证音圈在磁隙中居中运动的核心部件，它的安装位置在盆架内侧、磁钢上方，弹波的波纹数量、外径尺寸，决定了单元的顺性参数，虽然做安装结构设计时不需要完全还原弹波的每一层波纹，但要准确还原弹波的安装平面高度，

　　因为这部分会占用箱体内部的轴向空间，要是忽略这个尺寸，可能会导致单元装入后弹波碰到箱体内部的接线或者吸音棉固定结构。从实际改装的应用反馈来看，该单元的安装深度在同级别10英寸低音里属于比较适中的水平，既可以适配常规的成品密封箱体，也可以做尾箱侧边的隐藏式倒模安装，不需要对车身钣金做过多的切割改动，这也是它在民用改装领域普及率高的原因之一。建模过程中，所有的尺寸都要参考实体单元的实测值，不能只参考官方给出的标称参数，因为官方参数往往只标注安装孔距、总外径、最大安装深度这类核心尺寸，像盆架的加强筋凸起高度、磁钢侧面的接线端子凸起、悬边的最大外径这类细节尺寸，往往需要实际测量才能获得，而这些细节恰恰是决定安装结构是否适配的关键。比如盆架外侧的加强筋，虽然凸起高度只有几毫米，但如果设计的安装孔开孔直径刚好和盆架内径一致，加强筋就会卡在安装孔边缘，导致盆架无法放平，哪怕强行拧紧螺丝，也会让盆架受力变形，长期使用可能导致磁隙偏移，出现音圈擦圈的故障。另外，在做整车音响系统的装配模拟时，还要考虑单元安装后的散热空间，磁钢部分在大功率工作时会产生一定的热量，要是安装位完全密闭没有空气流通的空间，长期大功率工作会导致磁钢退磁、音圈过热烧毁，所以建模时要在磁钢周围预留一定的空气对流间隙，哪怕是密闭式箱体，也要保证磁钢周围有足够的空气层帮助散热。还有密封面的设计，盆架与安装面接触的法兰平面，要保证平面度误差在合理范围内，建模时可以在安装面上设计一圈宽5mm、

　　深2mm的密封槽，适配直径4mm的橡胶密封胶条，拧紧螺丝后胶条被压缩填充接触面的缝隙，既可以防止声短路，也可以避免车辆行驶时的震动传递到盆架产生不必要的共振。对于需要做金属安装支架的场景，还要根据盆架的安装孔位分布，设计对应的支架固定点，支架的刚性要足够，避免大动态下支架产生共振，支架的厚度一般不小于3mm，固定点要尽量连接在车身的刚性结构上，不要固定在薄内饰板上，不然会抵消低音的力度。总的来说，这类车载低音单元的三维建模，核心不是做外观渲染的好看与否，而是要准确还原所有和安装、干涉、运动边界相关的尺寸，为后续的箱体设计、安装位适配、结构验证提供准确的数字依据，减少实际制作时的试错成本，毕竟车载音响改装的倒模、箱体制作一旦出错，返工的材料和时间成本都不低，精准的三维模型可以在设计阶段就排除90%以上的安装干涉、尺寸不匹配问题。
