集成吉他放大功能的便携PA音频设备

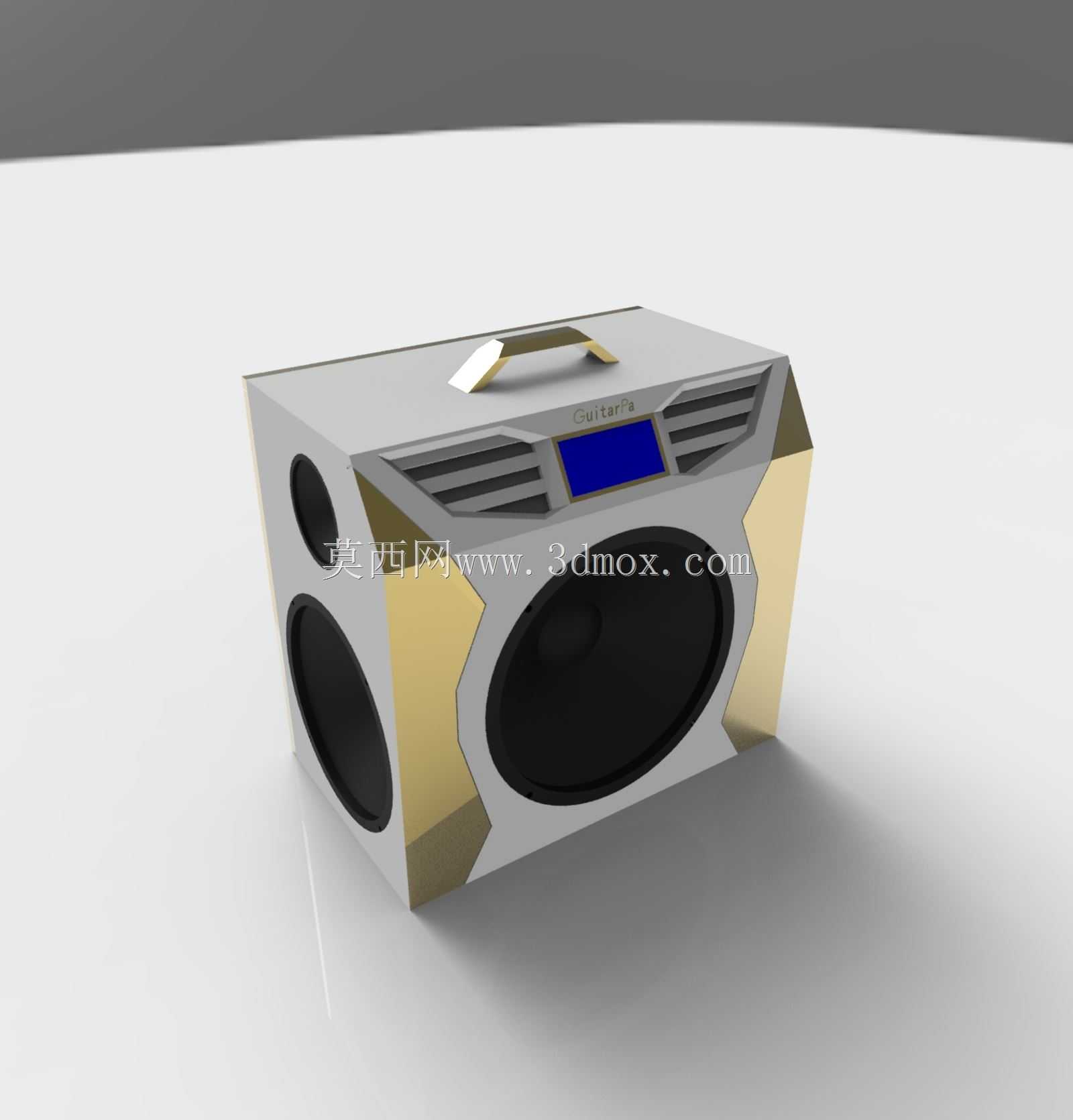

　　在户外路演、小型室内排练、街头即兴演奏这类场景里，乐手往往需要同时携带吉他放大器与公共扩声音箱，两套设备不仅占用携带空间，接线调试也需要耗费额外的准备时间，这款集成式音频设备正是针对这类使用痛点做的结构整合设计。从实际使用的边界条件来看，设备整体采用带提手的箱式结构，顶部内嵌的金属提手做了圆弧过渡处理，握持时不会硌手，整体外廓尺寸控制在常规双肩包可容纳的范围内，单人即可完成搬运转移，不需要额外配备运输辅助工具。设备的边角位置做了金属包角结构设计，这类结构一方面是在搬运、放置过程中，当设备发生磕碰、跌落时，金属包角可以率先承接冲击力，避免箱体主体的板材出现开裂、变形，另一方面金属材质的质感也能平衡塑料箱体的廉价感，

　　提升设备整体的视觉辨识度。前面板的声学开孔做了差异化布局，大尺寸的低音单元位于面板右下区域，负责低频信号的重放，小尺寸的高音单元位于左侧靠上位置，负责高频信号的输出，两个单元的安装沉台都做了密封槽设计，装配时加装密封泡棉后，可以避免单元背部的声波绕射到正面，抵消低频输出的声压，保证不同频段的声音输出不会出现相位干涉。吉他放大模块的调节区域集成在前面板靠上的居中位置，预留的显示屏安装位可以用来显示当前的增益、音量、效果器参数，调节旋钮的排布按照信号输入的流程依次排列，乐手在演奏过程中不需要低头反复确认旋钮位置，凭手感即可完成参数调节。设备两侧的装饰板做了斜切造型处理，除了视觉上的线条感提升，斜切结构也能在设备侧放时形成稳定的支撑角度，

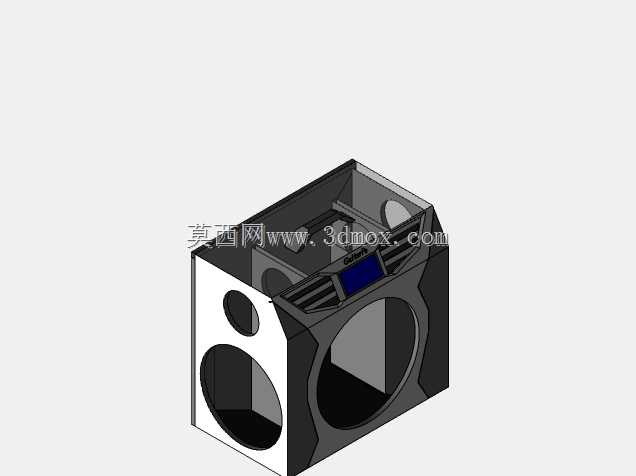

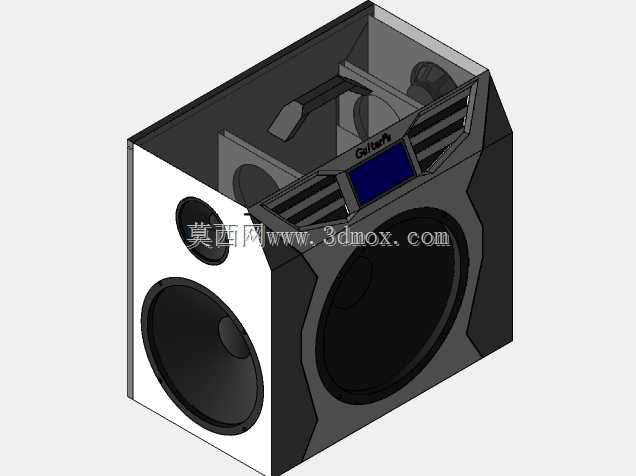

　　方便乐手在坐姿演奏时，将设备倾斜放置获得更好的听音指向。箱体背部预留了音频输入、输出、电源接口的安装位，接口的排布间距做了冗余设计，即使是带粗大屏蔽层的音频插头，相邻接口之间也不会出现互相干涉的情况，接口区域做了内凹处理，设备靠墙放置时，插头不会直接抵到墙面，避免接口受外力出现松脱、焊盘脱落的问题。从结构设计的合理性来看，箱体内部做了分腔处理，功放电路板、电源模块放置在独立的腔体内，与扬声器单元的腔体隔开，一方面可以避免扬声器工作时的振动传递到电路板上，导致元件虚接、电位器接触不良，另一方面独立的腔体也能形成类似密闭箱的声学结构，提升低频的下潜深度。提手与箱体的连接位置做了内嵌的金属加强筋，承重能力可以满足整台设备的搬运需求，

　　即使长时间提拉也不会出现提手脱落、箱体连接处开裂的问题。前面板的格栅结构做了多道横向的通风槽，既可以阻挡异物进入箱体内部碰到扬声器振膜，也能为内部的功放模块提供散热通道，长时间高功率工作时，内部的热量可以顺着通风槽排出，避免元件因为过热出现性能衰减、保护停机的情况。在实际使用场景中，这款设备既可以作为独立的PA扩声音箱，连接麦克风、伴奏播放设备完成小型场地的扩声需求，也可以直接接入电吉他，通过内置的放大模块完成吉他信号的放大与音色调节，不需要额外携带独立的吉他音箱，大幅减少了乐手外出演出需要携带的设备数量，接线环节也只需要完成吉他与设备、设备与电源的连接，减少了多设备串联带来的信号干扰、接线故障概率。设备底部预留了防滑脚垫的安装位，放置在光滑的地面上时不会因为扬声器的振动出现移位，脚垫的高度也让箱体底部与放置面之间留出了空隙，避免地面的积水、杂物蹭到箱体表面，同时也能辅助底部的散热。
