钣金拼接式正四面体棱锥结构件

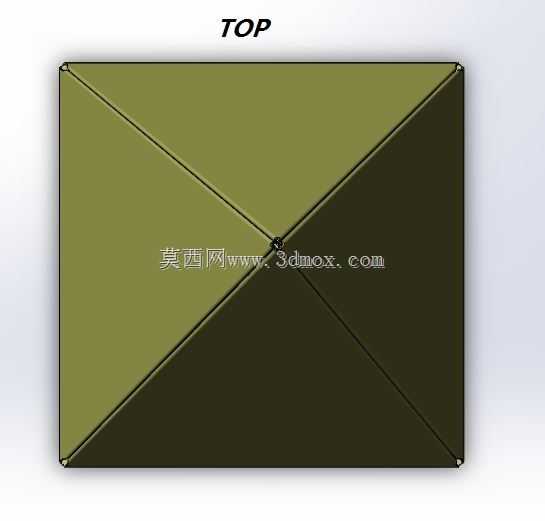

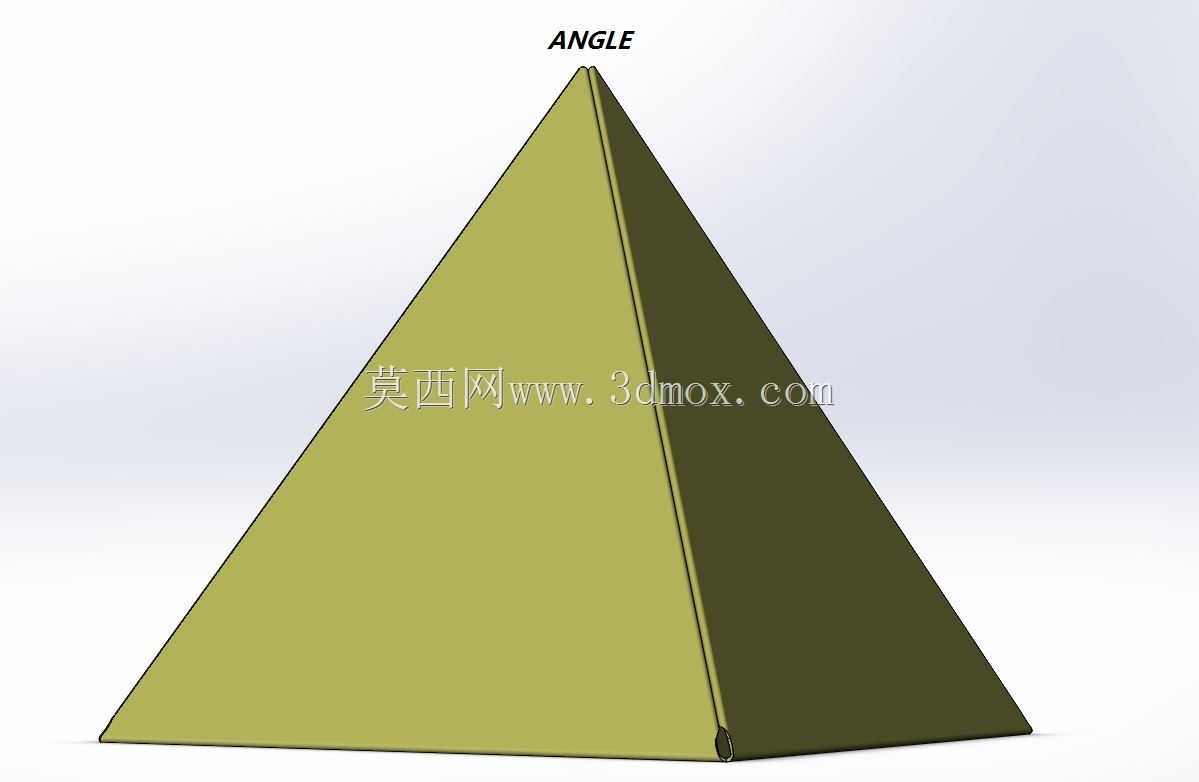

　　这类钣金棱锥构件在实际工程场景中，常作为小型设备的导流外罩、户外警示标识基座、教学演示几何教具的金属主体，部分轻量化展陈装置的立体支撑骨架也会采用该类结构，依靠规整的几何外形实现均匀受力与视觉辨识度的平衡。从结构功能来看，该构件采用等厚金属板材弯折后拼接成型，四个三角形板面完全对称，棱边处做贴合压边处理，无需额外内置加强筋即可依靠三角面的结构稳定性实现整体抗形变能力，相比注塑成型的同外形构件，金属材质的抗冲击、耐温变性能更优，适合在户外工况或有一定外力接触的场景下长期使用。设计过程中首先要确定正四面体的基准边长，所有三角形板面均为全等正三角形，弯折前的平板展开图需要精准计算每道折弯线的位置，预留拼接压边的重叠余量，

　　避免折弯后棱边出现缝隙或错位；棱边的拼接方式可根据实际使用需求选择点焊固定、拉铆连接或者折边咬合，若作为密封外罩使用，还需要在拼接缝处打密封胶做防水处理。安装边界方面，该构件的底面为完整正三角形平面，可直接通过底面三个角点的预留孔位与安装基座做螺栓固定，也可在底面焊接法兰边实现更大面积的贴合安装，整体重心沿底面中心垂线分布，安装后不会出现偏载倾斜问题；构件的顶端为尖点结构，若作为户外标识使用，可在顶端加装警示灯或者反光标识，若作为导流罩使用，尖点处可做圆弧过渡处理降低风阻。实际建模时需要注意钣金折弯的内R角设置，要匹配所选板材的厚度与折弯设备的下模开口尺寸，避免出现折弯开裂或者回弹超差的问题，

　　每块三角形板面的折弯角度要严格控制在对应角度，拼接后才能保证四个棱边完全对齐，不会出现板面翘曲的情况。不同于实心棱锥构件，该钣金结构整体重量更轻，材料利用率更高，批量生产时可通过数控冲床下料、数控折弯机成型的工艺快速加工，单件生产的制造成本也远低于铸造或机加工的同外形零件，在对重量有严格限制的展陈、航空航天配套教具场景中，这类薄壁钣金棱锥结构的适配性更强。另外在做表面处理时，对称结构可以保证喷涂、阳极氧化等工序的膜层厚度均匀，不会出现异形构件常见的局部积漆、膜厚不均问题，后期维护补涂也更方便。
