台达7英寸工业人机界面触控操作终端

　　在离散制造产线的设备操控工位、过程控制的操作节点、中小型专机的本地交互场景中，这类7英寸工业人机界面是连接操作人员与底层控制单元的核心交互载体，区别于消费级触控设备，其结构设计完全围绕工业现场的复杂工况展开，从外壳防护到安装适配都遵循工业设备的通用设计规范。从结构设计层面看，该款人机界面采用前框嵌入式安装的主流结构形式，前框表面做细密纹理处理，既可以避免工业现场的指纹、油污残留影响外观整洁度，也能在长期擦拭维护时减少表面划痕产生，前框与屏幕之间的密封结构做了压合式胶圈设计，可满足常规工业工位的正面防泼溅、防尘要求，适配车间内存在少量切削液飞溅、粉尘漂浮的安装环境。背部壳体采用带散热格栅的一体化结构，

　　格栅的排布方向顺着设备内部主控板的散热风道走向设置，无需额外加装散热风扇即可满足主控单元、触控采样模块的长期散热需求，同时背部预留的安装卡扣孔位完全匹配工业控制柜的标准开孔尺寸，安装时仅需将设备嵌入开好对应尺寸方孔的控制柜面板，扣合背部的安装卡扣即可完成固定，无需额外的螺栓紧固操作，大幅降低现场安装的工时消耗。从功能适配角度看，该设备的正面除显示触控区域外，仅在下方预留了少量实体功能按键，对应常用的画面切换、确认操作，避免全触控设计在操作人员佩戴劳保手套时出现的误触问题，屏幕采用工业级电阻式触控方案，支持戴薄手套操作，适配生产现场操作人员的作业习惯，屏幕的显示亮度做了工业场景适配，在车间常规照明环境下不会出现反光看不清画面的问题，

　　可视角度覆盖操作人员站立操作的常规视角范围。设计过程中，结构工程师首先确定了安装边界的核心尺寸，面板开孔尺寸严格遵循工业HMI的通用安装规范，保证该设备可以直接替换同尺寸规格的其他品牌同类型人机界面，无需重新修改控制柜的开孔尺寸，降低设备改造的成本；前框的突出高度控制在合理范围内，避免安装后突出控制柜面板过多，影响工位周边的人员走动与操作；背部的接口区域做了下沉式设计，通讯接口、电源接口的排布预留了足够的接线空间，方便现场布线时插拔通讯线缆与电源线缆，同时接口位置做了防呆设计，避免现场接线时出现插反损坏接口的问题。在实际应用场景中，这类人机界面可直接对接PLC、温控模块、伺服驱动器等底层工业控制设备，完成设备运行参数设置、

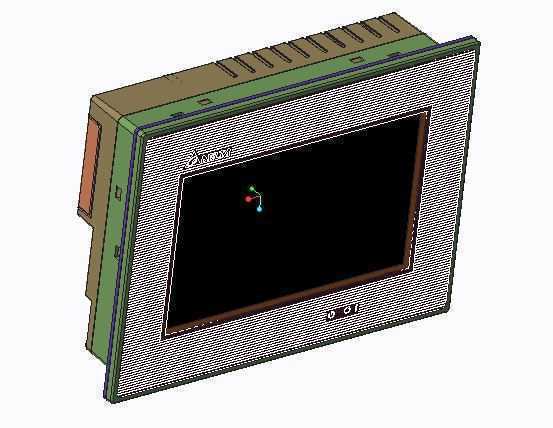

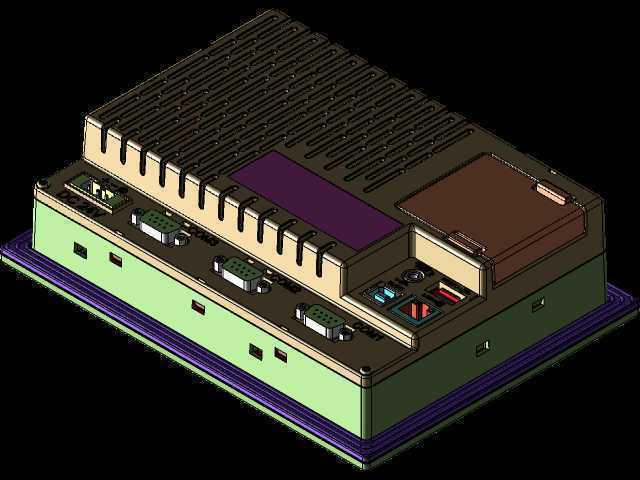

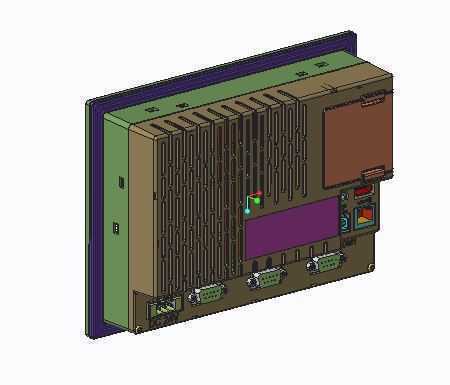

　　运行状态实时显示、故障信息弹窗提示、生产数据统计展示等功能，在小型自动化专机、生产线单工位控制、配套设备的本地操控场景中应用广泛，其结构强度设计可满足工业现场的振动、温度波动等工况要求，长期运行时不会出现结构松动、触控失灵等问题。从建模细节来看，该三维模型完整还原了设备的前框纹理、背部散热格栅结构、接口位置、安装卡扣结构，可直接用于控制柜的布局设计、安装干涉检查、设备三维布线的参考，帮助结构设计人员在做控制柜整体设计时提前确认安装空间，避免出现安装时与柜内其他元器件、走线槽产生干涉的问题，模型的外形尺寸与实际设备完全一致，安装面的定位基准清晰，可直接导入设备整体装配体中完成虚拟装配验证。
