工业级箱式支撑腿过滤容器结构设计

　　这款箱式过滤容器主要面向工业生产环节的固液分离、颗粒分级截留工况设计，常见应用场景涵盖食品加工生产线的物料残渣滤除、表面处理工序的镀液杂质拦截、小型污水处理单元的浮渣截留、粮油加工环节的毛油粗滤等场景，可直接嵌入现有生产线的物料流转路径中，无需对原有管线做大幅改造即可完成安装适配。

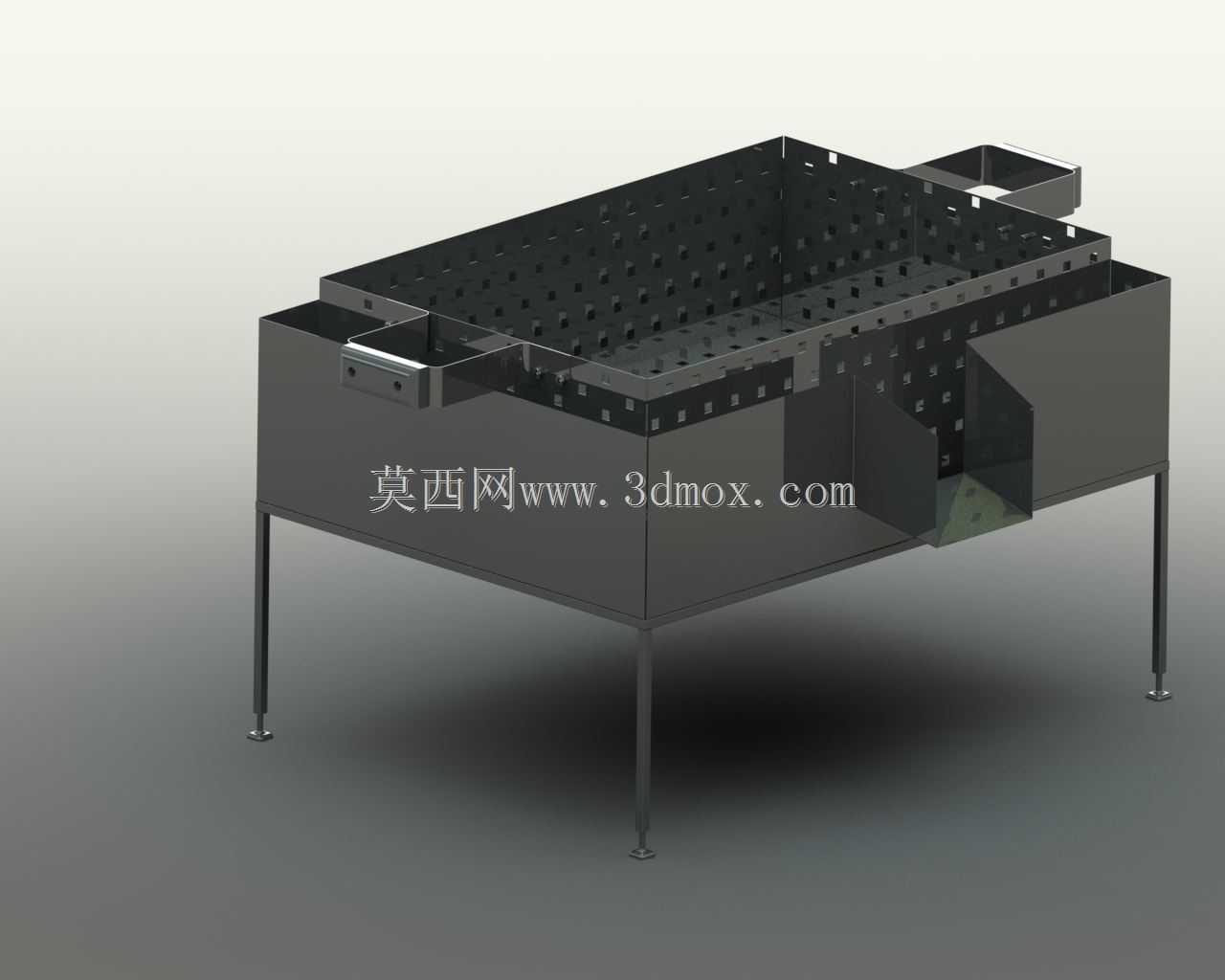

　　从结构设计逻辑来看，整体采用敞口式双层箱体嵌套结构，外层为承托储液腔，内层为带密集冲孔的过滤篮结构，过滤篮与外箱之间预留均匀的溢流间隙，避免进液量瞬时过大时出现漫溢问题。箱体两侧设置的抽拉式小槽为滤渣暂存区，当过滤篮截留的固体杂质累积到一定量时，可通过侧边的导流斜面将残渣刮入暂存槽，无需整体提出过滤篮即可完成日常清渣操作，大幅降低一线操作人员的维护频次与劳动强度。箱体底部设置的四个可调式支撑支腿，采用螺纹调节结构，单支腿调节行程可达30mm，可适配安装地面存在10mm以内高低差的不平整工况，保证箱体整体处于水平状态，避免内部物料出现偏流导致过滤效率下降的问题。

　　设计过程中重点考量了流体在箱体内的流场分布，过滤篮的冲孔采用等距阵列排布，孔径根据常规粗滤工况设置为3-8mm可选，孔间距保持为孔径的1.5倍，既保证足够的通流面积，又避免冲孔过密导致钣金结构强度下降。过滤篮与外箱的配合采用台阶式搭接结构，搭接面预留2mm的密封间隙，可根据过滤介质的腐蚀性选配橡胶密封条，防止未经过滤的物料从配合间隙直接流入下游工序。箱体侧边的出料口设置在箱体下部1/3高度位置，出料口采用外翻边结构，可直接卡装快装卡箍对接下游输送管道，减少焊接工序带来的变形与卫生死角。

　　安装边界方面，整体箱体的长宽尺寸控制在1200mm*800mm范围内，支腿展开后总高度为900mm，符合人工操作的舒适高度区间，操作人员无需弯腰即可完成清渣、观察过滤状态等日常操作。箱体整体采用304不锈钢钣金折弯焊接成型，所有焊接位置均做打磨钝化处理，避免焊缝位置残留杂质滋生细菌，适配食品、医药等对卫生条件有要求的生产场景。支腿底部采用橡胶防滑脚垫，既可以避免金属支腿直接刮擦地面，又能在设备运行过程中起到一定的减震作用，减少流体冲击带来的箱体晃动。

　　在功能适配性上，这款过滤容器可根据实际处理量调整过滤篮的冲孔孔径，也可在过滤篮上加装不同目数的过滤网，实现从粗滤到精滤的不同过滤精度需求。箱体顶部的敞口设计既可以承接上方管道的自流进料，也可适配小型输送泵的压力进料，进料时流体可均匀分布在过滤篮整个截面上，避免局部冲蚀导致过滤篮过早损坏。日常维护时，仅需定期抽出侧边的暂存槽清理残渣，每周将内层过滤篮提出做一次全面冲洗即可，整体结构无复杂传动部件，故障率极低，适合连续化生产的长线作业场景。设计时还特意在箱体外侧预留了液位计安装位，用户可根据需求加装玻璃管液位计或者浮球液位开关，实现满液报警、缺液提醒等自动化控制功能，无需额外对箱体做打孔焊接改造。
