工业用圆柱形网面过滤元件结构设计

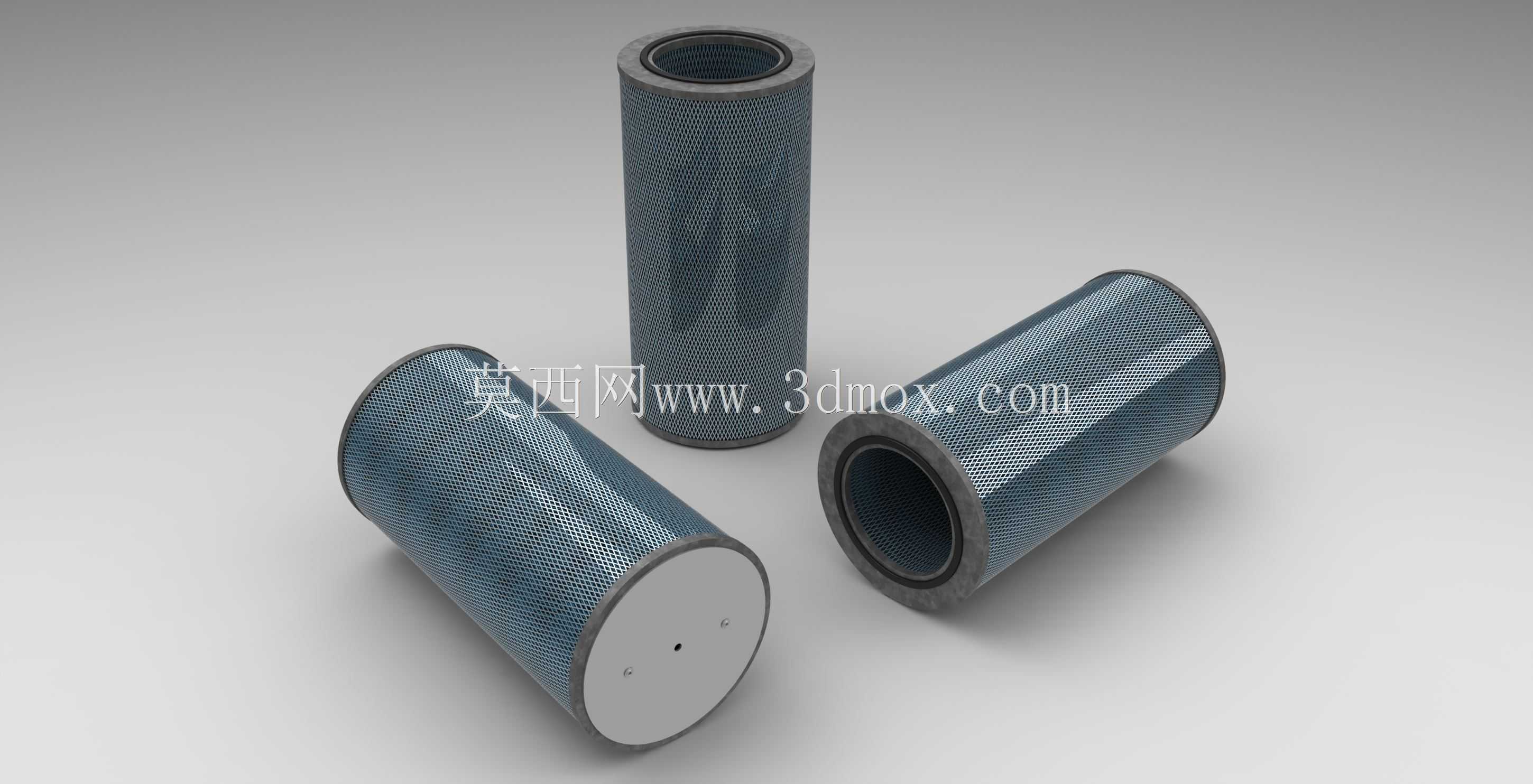

　　在工业流体净化、车间通风除尘、液压系统油液除杂、空压机进气防护这类场景里，过滤元件的结构合理性直接决定整套系统的运行稳定性，很多现场运维人员都遇到过滤芯安装卡滞、过滤面有效利用率不足、承压后网面变形漏滤的问题，这类问题大多源于前期设计阶段没有结合实际安装边界与工况载荷做细节校核。这款圆柱形过滤元件的整体外形尺寸为324mm×215mm×660mm，设计阶段首先明确了安装边界的约束：端面密封位的直径215mm是匹配对应安装座的密封槽尺寸做的公差配合，设计时给密封橡胶圈预留了0.8mm的压缩量，既避免安装时压入阻力过大，又能防止运行过程中出现旁漏，未经过滤的流体从密封缝隙直接流向下游。整体长度660mm的设定，是结合安装腔体的内部净空尺寸做的适配，安装时两端预留的12mm缓冲间隙，能抵消设备运行过程中产生的振动位移，避免滤芯端面和安装腔硬接触出现端盖碎裂的情况。324mm的外径尺寸，是在保证有效过滤面积的前提下，和安装腔内壁预留了3mm的环形气流通道，让进入腔体的流体能均匀分布在整个网面，不会出现局部流速过高、杂质集中堆积在某一段滤网上的偏流问题。

　　从功能特性来看，这款过滤元件采用内外支撑网加中间滤材的层叠结构，外层采用菱形冲孔金属网做初级防护，能拦截流体中携带的大粒径焊渣、金属碎屑、纤维团等硬质杂质，避免大颗粒直接冲击内层滤材造成刺破失效；中间的滤材根据不同工况可以匹配不同过滤精度的玻纤、滤纸或者金属烧结毡，满足从1μm到100μm不等的过滤精度需求；内层的金属支撑网采用加厚冲孔板卷制而成，能承受0.3MPa的正向压差，不会因为滤材表面杂质堆积、阻力升高出现网面吸瘪变形的情况。两端的端盖采用金属材质冲压成型，和支撑网、滤材的连接采用环保型粘接剂密封，粘接位做了滚压加固处理，即使在120℃的持续工作温度下，也不会出现脱胶、开裂的问题。

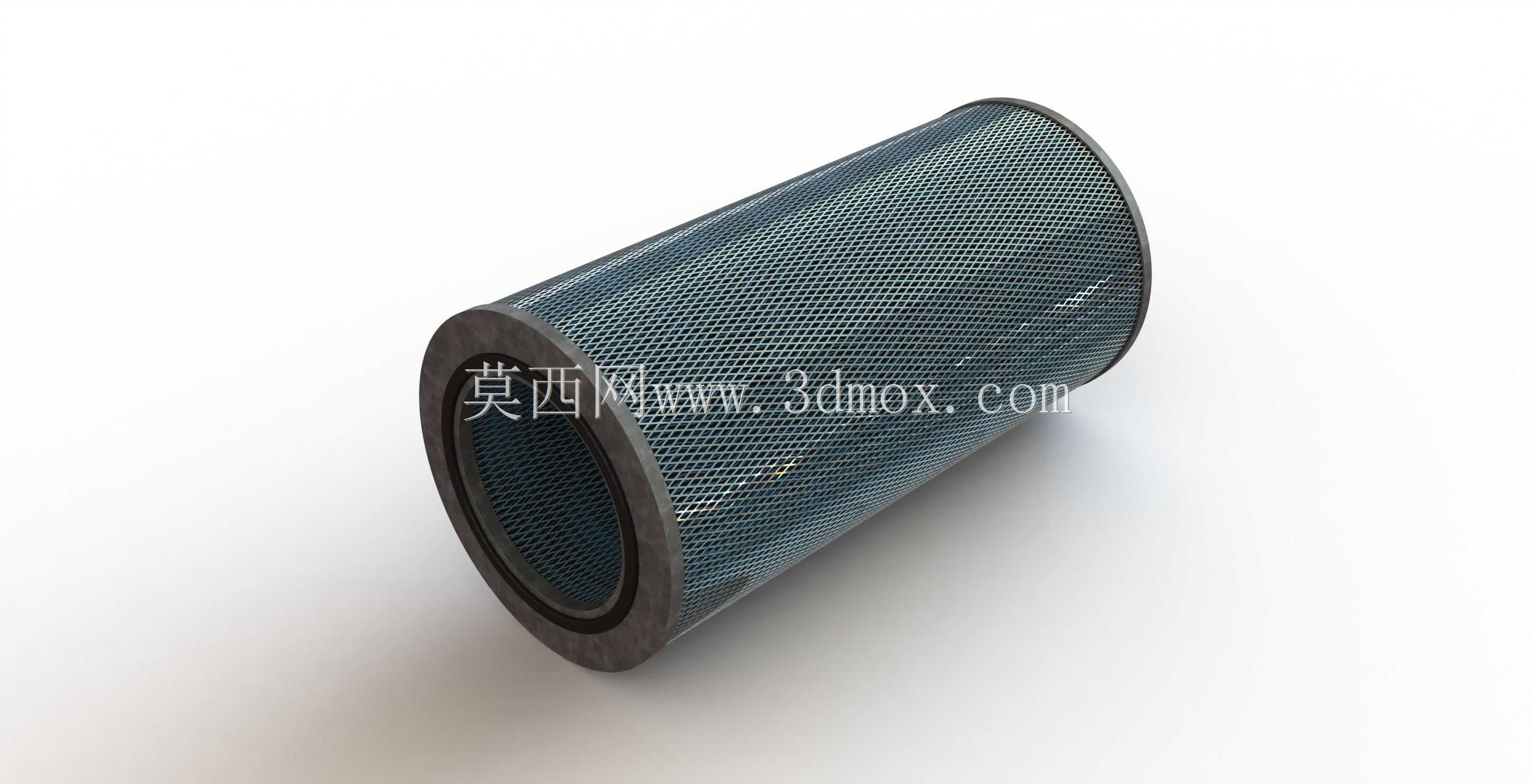

　　设计思路上没有一味追求过大的过滤面积，而是结合实际工况的容尘量需求做平衡：如果盲目缩小内外径差来增加滤材折数，会导致滤材折缝之间的间隙过小，杂质堆积后很快堵塞气流通道，反而缩短滤芯的实际使用寿命；这款滤芯的滤材折高控制在54mm，折间距保持在2.5mm，既能保证足够的有效过滤面积，让初始运行阻力控制在120Pa以内，降低配套风机或者泵的能耗，又能给杂质留存预留足够的空间，延长单次更换的运维周期。实际选型应用时，这款过滤元件可以适配工业除尘设备的进气过滤段、小型空压机的进气口防护、液压站的回油过滤、车间集中送风系统的初级过滤等场景，安装时不需要额外做结构改装，直接替换对应尺寸的同类型滤芯即可。做三维建模过程中，对滤材的折痕做了等距阵列处理，还原了实际生产中折网工艺的成型效果，两端的密封槽位、支撑网的冲孔排布都按照实际加工尺寸做了还原，能直接用于安装干涉校核、过滤流场仿真分析的基础模型使用，也可以作为同类型过滤元件改型设计的基础模板，调整尺寸参数就能快速衍生出不同规格的过滤元件模型，减少重复建模的工作量。
