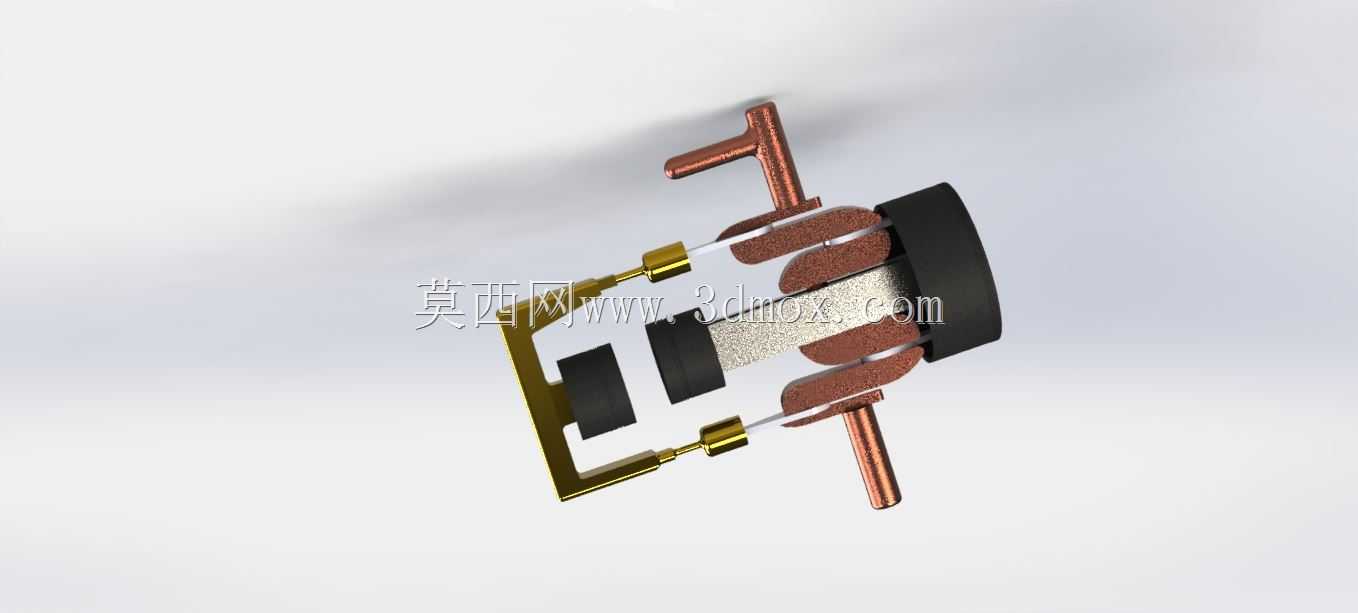

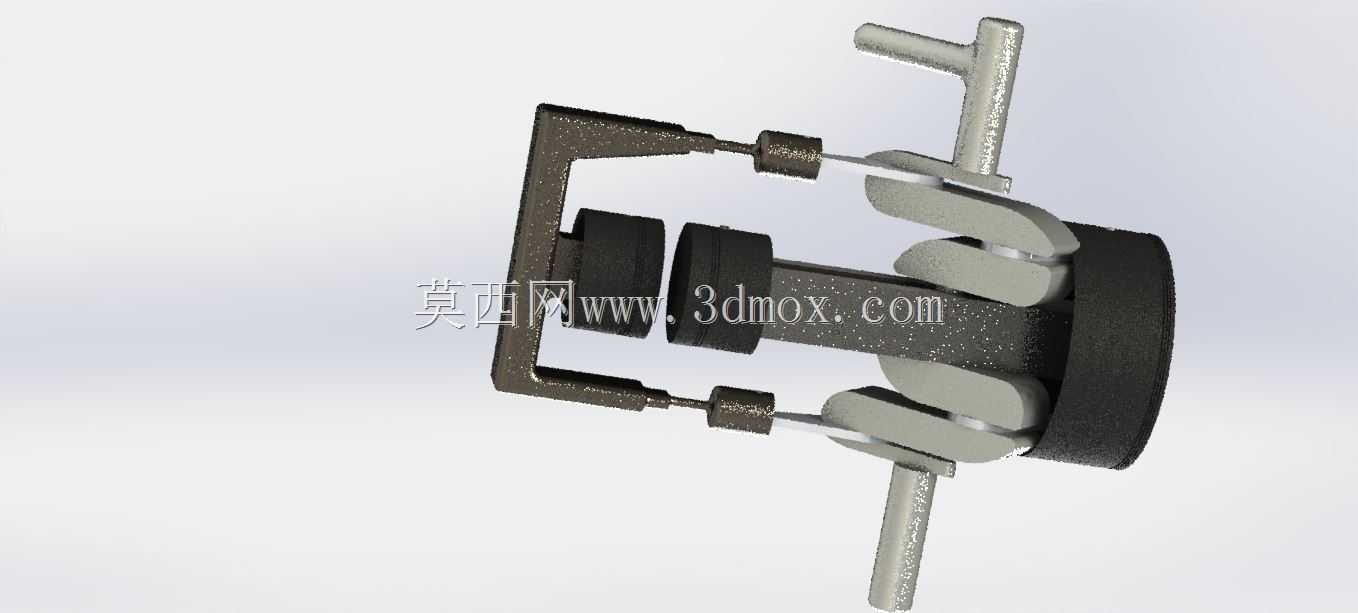

往复式活塞传动机构三维结构

　　在中小功率动力传输、流体输送类设备的结构设计环节，这类活塞传动组件是实现直线往复运动与旋转运动相互转换的核心执行单元，常见于小型内燃动力装置、往复式计量泵、低压气动执行元件的传动端设计场景中。从实际工程应用来看，这类结构不需要额外加装复杂的运动转换附件，就能通过自身铰接的运动副完成动力形式的切换，在对安装空间有严格限制的便携动力设备、台式小型流体输送装置里，能有效压缩整机的轴向布局尺寸，减少多余传动链路带来的效率损耗。

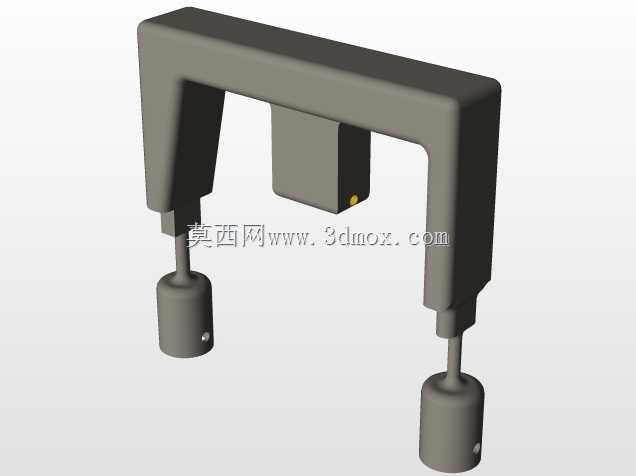

　　从功能特性上看，该机构的活塞端采用了分体式卡接的密封配合结构，活塞本体与缸筒内壁的配合面预留了标准密封件的安装槽位，不需要额外加工定制密封结构就能直接适配通用规格的密封圈，在实际装配时可以根据输送介质的特性，选配丁腈橡胶、氟橡胶等不同材质的密封件，满足油气、低压流体、压缩空气等不同介质的密封需求。连接活塞与曲柄端的传动连杆采用了对称式双铰接布局，两侧的铰接销采用同轴度统一的加工基准，能在往复运动过程中抵消单侧连杆带来的侧向偏载，避免活塞在缸筒内出现偏磨问题，相比传统单连杆活塞结构，这种对称布局能将活塞运行时的侧向摩擦力降低近三成，有效延长密封件与缸筒的使用寿命。

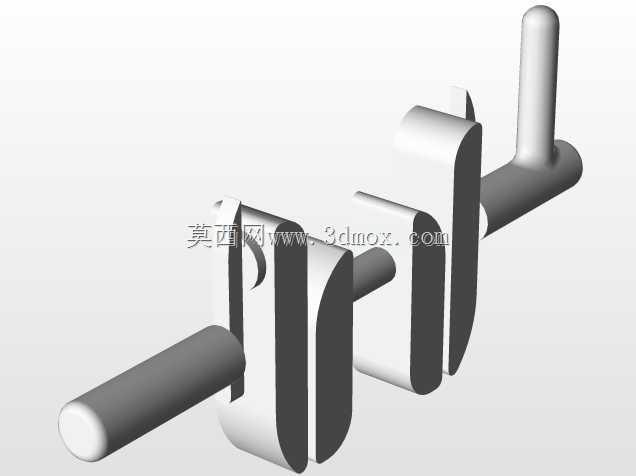

　　设计思路上，整个机构的运动副全部采用了可拆卸的铰接连接方式，没有采用焊接、铆接等不可拆卸的固定结构，在后期维护时可以单独更换磨损的铰接销、活塞密封件，不需要整体报废整个传动组件，能大幅降低设备的后期运维成本。机构的输入输出端采用了伸出式轴头设计，轴头位置加工有标准的平键槽，既可以作为动力输入端连接旋转动力源，带动活塞做往复运动实现流体抽吸、压送功能，也可以作为动力输出端，在活塞端施加往复驱动力，通过连杆带动轴头输出旋转扭矩，适配不同设备的动力传输需求。

　　从安装边界与尺寸配合来看，整个机构的最大外轮廓集中在中部的活塞缸筒位置，缸筒外壁设计有均匀分布的安装凸耳，凸耳上预留有标准螺栓过孔，安装时不需要额外设计定制安装支架，直接通过螺栓就能将整个机构固定在设备的安装基面上，安装孔的位置度公差控制在0.1mm以内，能保证装配后活塞运动方向与安装基面的平行度要求。两侧伸出的传动杆轴头同轴度误差控制在0.05mm以内，外接联轴器、带轮等传动件时不会出现偏心抖动问题。活塞的往复行程经过运动学仿真验证，在全行程运动过程中，连杆与活塞、曲柄座之间不会出现运动干涉，铰接位置的转动角度处于关节轴承的允许摆角范围内，不会出现卡死、别劲的问题。在实际选型适配时，只需要根据设备所需的往复推力、输出转速匹配对应尺寸的缸径与曲柄偏心距，就能直接套用该结构的三维模型进行整机布局设计，不需要从零开始进行运动副的干涉校验，能大幅缩短结构设计阶段的周期。同时该结构的所有零部件都采用了通用机械加工工艺，活塞、连杆、曲柄座都可以通过常规的车削、铣削加工完成，不需要特殊的定制加工设备，适合小批量设备的生产加工场景，零件的加工公差都采用了通用机械零部件的标准公差等级，普通机加工车间就能满足加工精度要求，不需要额外投入高精度加工设备。
