十字轴式万向传动连接结构三维模型

　　在各类需要变角度传递扭矩的机械传动场景中，万向节是应用极为广泛的核心连接部件，从乘用车的底盘传动系统，到工业生产线的长距离轴系补偿，再到农用机械、工程机械的动力传输链路，都能见到这类结构的身影。不同于刚性联轴器只能在同轴度极高的轴间传递动力，万向节可以补偿两轴之间因安装误差、机架形变、工作过程中相对位置变动产生的角度偏移与轴向窜动，保证动力传输的连续性，避免轴系因附加载荷出现疲劳断裂、轴承过早磨损等问题。

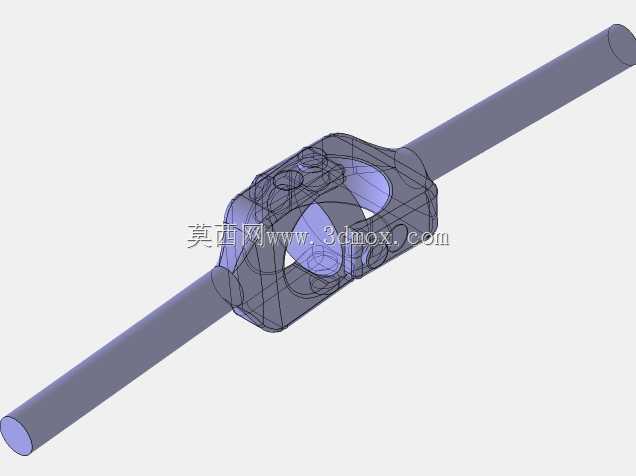

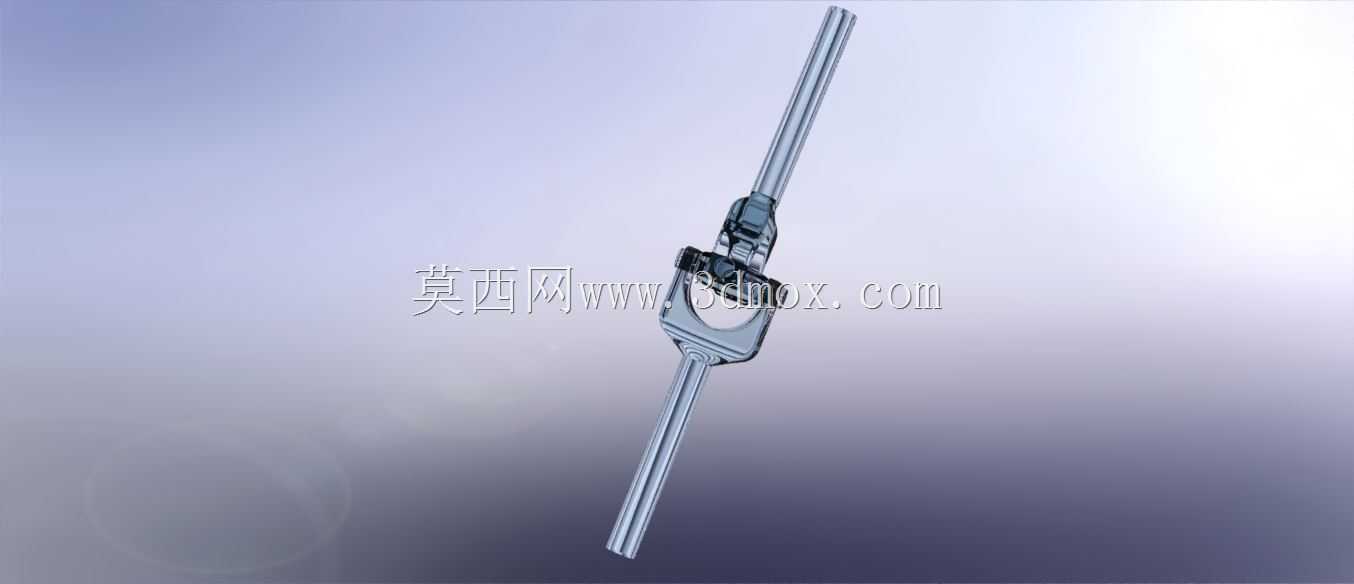

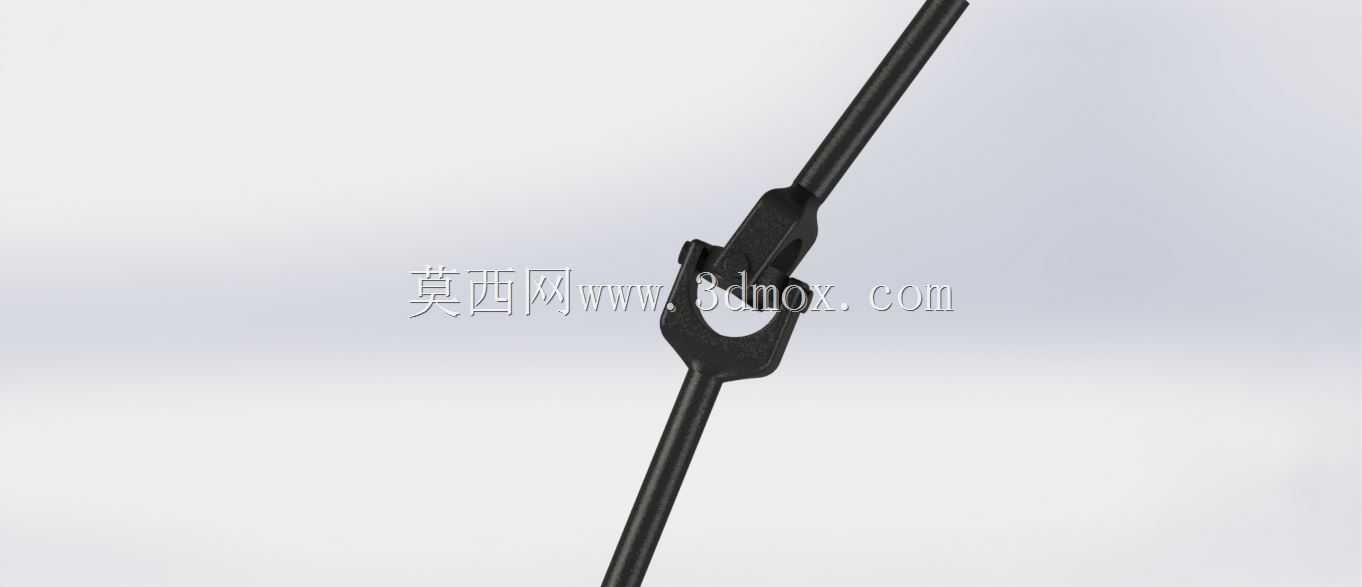

　　本次建模的万向节采用十字轴式核心结构，两端为带花键的轴杆结构，中间通过十字轴配合叉形架实现角度摆动，十字轴的四个轴颈分别嵌入两个万向节叉的轴承孔内，工作时每个轴颈可在对应孔内做相对转动，以此适应两轴之间的夹角变化。设计过程中首先明确了常规工况下的轴间夹角适配范围，将最大工作摆角控制在工程常用区间内，既保证足够的角度补偿能力，也避免摆角过大导致传动效率骤降、十字轴轴颈载荷集中的问题。

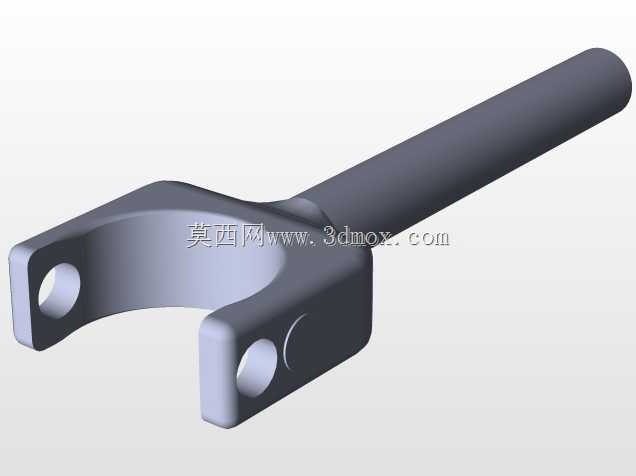

　　从安装边界来看，两端轴杆采用标准花键连接形式，可直接与配套的传动法兰、花键套配合，安装时无需额外加工适配结构，叉形架的耳部厚度经过载荷校核，在额定扭矩工况下不会出现耳部开裂、形变的问题，十字轴轴颈与轴承孔的配合间隙按照转动副的公差要求设定，既保证转动灵活性，也不会因间隙过大产生传动冲击。实际应用中，这类万向节常成对使用，搭配中间传动轴组成万向传动装置，用来抵消单个万向节工作时的转速波动问题，保证从动轴与主动轴的转速同步，减少传动过程中的振动与噪声。

　　在结构细节处理上，建模时还原了十字轴的润滑油道预留位置，方便实际生产时加注润滑脂，降低轴颈与轴承的磨损，延长部件使用寿命，两端轴杆的台阶结构做了圆角过渡处理，避免应力集中，叉形架与轴杆的连接部位采用一体化锻造的结构形式建模，保证整体结构强度，适配中等载荷的传动工况。不同于球笼式等速万向节多用于乘用车转向驱动桥的场景，这类十字轴万向节结构更简单，制造成本更低，维护更方便，更适合对成本敏感、转速中等、轴间夹角变动范围适中的传动场景，比如轻型货车的传动轴连接、工业输送机的辊筒轴系补偿、农用拖拉机的动力输出轴连接等场景。

　　建模过程中对各运动副的配合关系做了还原，可直接用于传动机构的运动仿真，验证不同轴间夹角下的运动轨迹、干涉情况，也可用于整机装配时的干涉检查，确认万向节在极限摆角下不会与周边的机架、护罩等部件发生碰撞。外形尺寸方面，整体长度按照常规同规格万向节的尺寸比例建模，最大外径满足狭小安装空间的布置要求，不会占用过多的设备内部空间，两端轴杆的直径、花键参数均参考通用机械传动的标准参数设定，可直接适配标准的配套连接件，无需单独定制适配零件。

　　在设备实际运行过程中，这类万向节可以有效吸收传动链路中的冲击载荷，当设备启动、急停或者负载突变时，十字轴处的微小转动间隙可以缓冲瞬时的冲击载荷，保护上下游的传动部件比如齿轮、轴承、电机输出轴等不受瞬时冲击损坏。同时对于长距离传动的轴系，由于机架加工、安装过程中难免存在同轴度误差，刚性连接会导致轴系产生较大的附加弯曲应力，长期运行会出现轴的疲劳断裂，而加装万向节后可以补偿这类安装误差，降低轴系的装配精度要求，减少安装调试的工作量，提升设备运行的可靠性。
