剪式汽车举升支撑装置结构设计

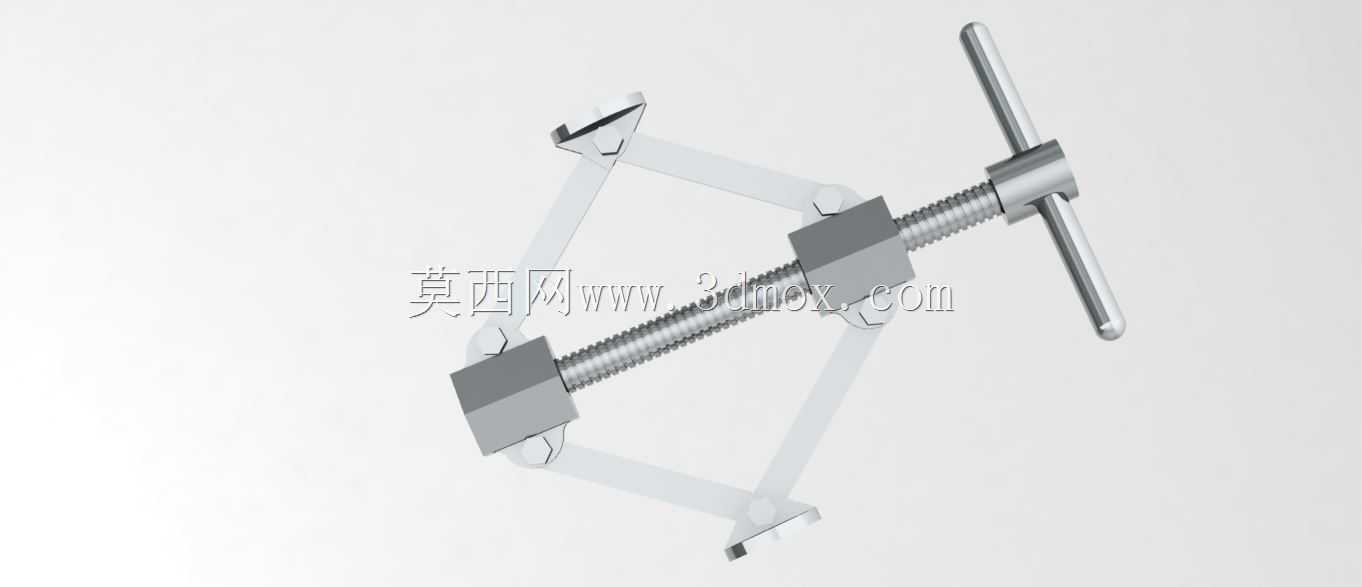

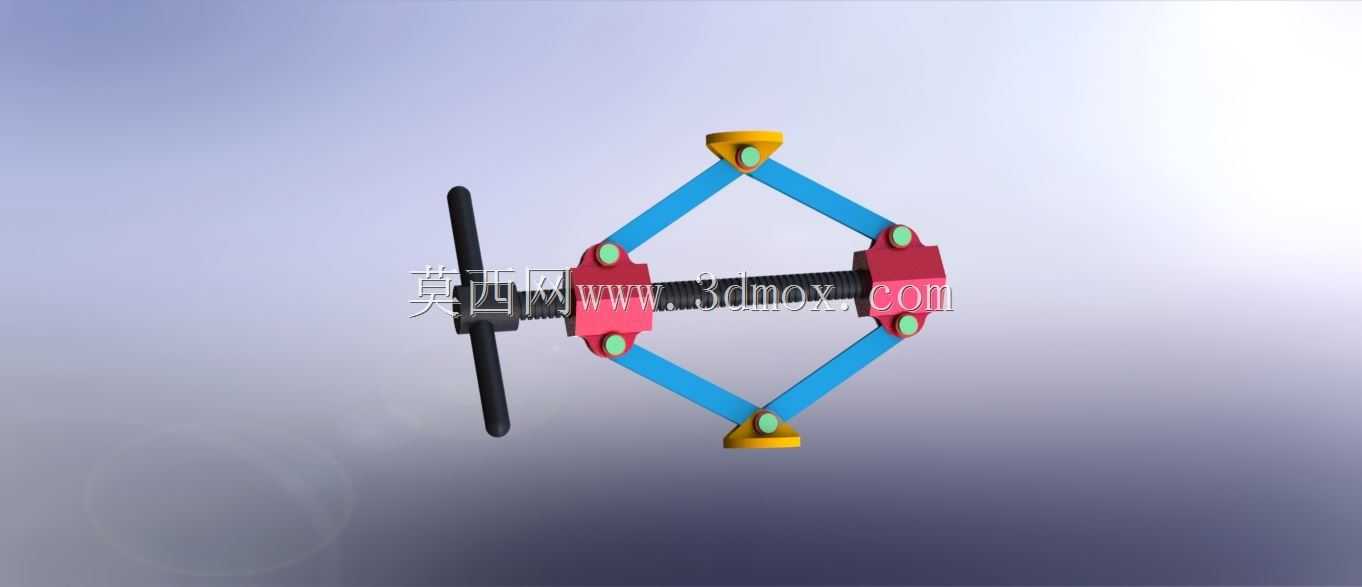

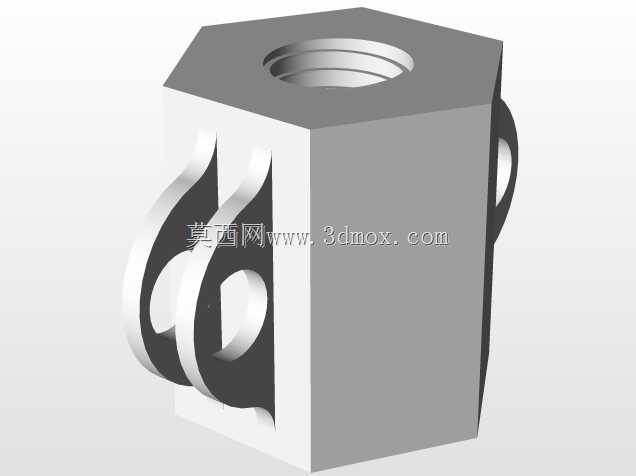

　　在乘用车日常维保、道路应急换胎的作业场景里，剪式千斤顶是普及率极高的便携举升类工具，这类装置不需要外接动力源，完全依靠手动操作即可完成车辆的局部举升作业，相比液压类千斤顶，剪式结构的整体收纳厚度更薄，能够轻松放入乘用车后备箱的备胎槽周边，不会占用过多储物空间，适配绝大多数家用轿车、城市SUV的随车工具配置需求。从结构设计逻辑来看，这款剪式千斤顶采用菱形铰接剪臂作为核心传力架构，上下两端的支撑座分别对应车辆底盘的顶升受力点与地面接触端，中间贯穿的传动螺杆是整个装置的动力输入核心，当通过摇杆转动螺杆时，螺杆上两个对向设置的螺母座会沿螺杆轴向同步靠近或者远离，带动四根剪臂绕铰接销轴产生角度变化，以此改变上下支撑座的垂直间距，

　　实现举升或者回落的动作。这种传动结构的优势十分明显，梯形螺纹本身具备可靠的自锁特性，当停止转动摇杆时，螺杆与螺母副之间的摩擦力能够锁止当前的举升高度，不会因为车辆的静载荷出现自动回落的问题，不需要额外加装锁止机构就能满足作业的安全要求，同时整个传动路径的力传递效率稳定，手动操作时的力臂经过剪臂的杠杆放大，普通人不需要施加过大的摇动力矩，就能将车辆单侧顶升起来，满足更换轮胎、检查底盘悬挂紧固件的作业高度需求。在外形尺寸与安装边界的设计上，这款千斤顶的收纳状态整体呈扁平状，剪臂完全收拢时的整体厚度控制在60mm以内，长度方向不超过400mm，完全适配家用车后备箱的工具存放空间；展开至最大举升高度时，

　　上下支撑座的垂直间距能够达到350mm以上，足以让家用轿车的轮胎完全脱离地面，满足常规维保的高度要求。上下支撑座的接触端都做了防滑结构设计，顶部的支撑头采用圆弧过渡的凹槽结构，能够更好地贴合车辆底盘上的专用顶升凸台，避免作业过程中出现滑脱偏移的问题，底部的支撑座做了加宽的平面设计，在平整的沥青、水泥路面上放置时，能够增大与地面的接触面积，降低单位面积的压强，避免举升过程中装置下陷。铰接位置的销轴都做了耐磨处理，剪臂采用高强度钢板冲压成型，在保证整体结构强度的前提下尽可能降低自重，整套装置的总重量控制在3kg以内，单人单手即可完成取放、操作的全流程。在实际使用场景中，这类剪式千斤顶不需要复杂的维护保养，

　　螺纹副定期涂抹少量润滑脂就能保证传动顺畅，相比液压千斤顶不存在油封漏油、泄压的故障风险，长期放置在车辆后备箱内也不会因为温度变化、颠簸振动出现性能衰减，非常适合非专业维修人员的应急使用。设计过程中需要重点校核剪臂的抗弯强度、螺杆的抗拉强度以及铰接销轴的抗剪强度，确保在额定举升载荷下，所有结构件的变形量都在安全允许范围内，同时要保证螺杆的螺纹升角满足自锁条件，避免在载荷作用下出现螺杆反转、装置突然回落的安全隐患。四根剪臂的长度需要做等精度控制，铰接点的位置公差要控制在合理范围内，保证举升过程中上下支撑座始终保持平行，不会出现偏载导致的结构卡滞。摇杆的操作端做了防滑的手柄设计，转动时不会磨手，摇杆与螺杆的连接端采用快拆结构，收纳时可以将摇杆取下，进一步缩小整体的收纳体积。
