差速传动齿轮箱总成结构设计

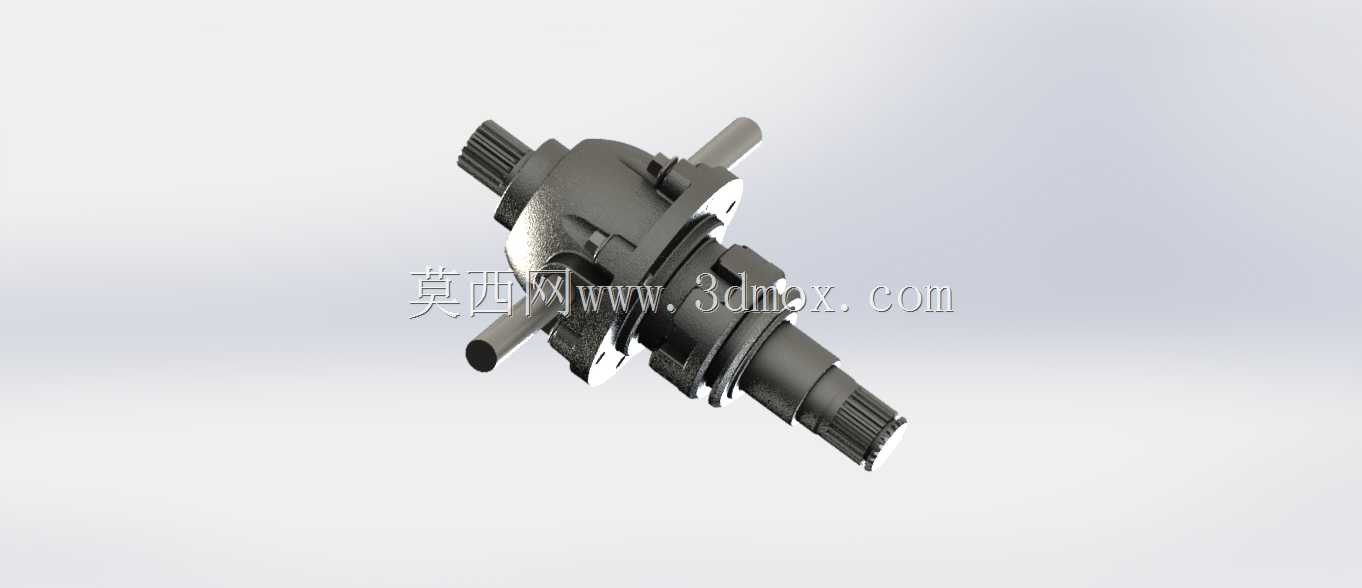

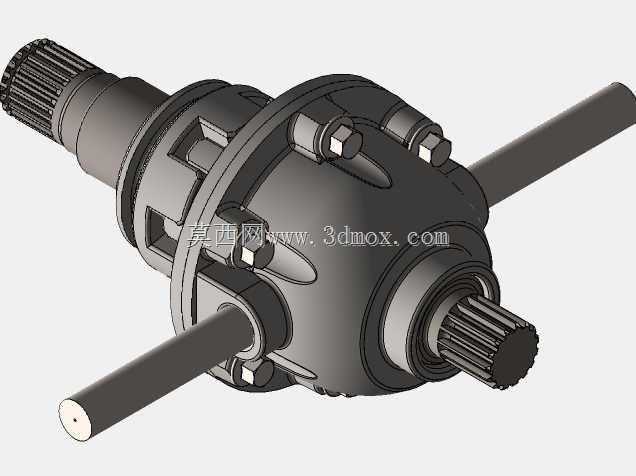

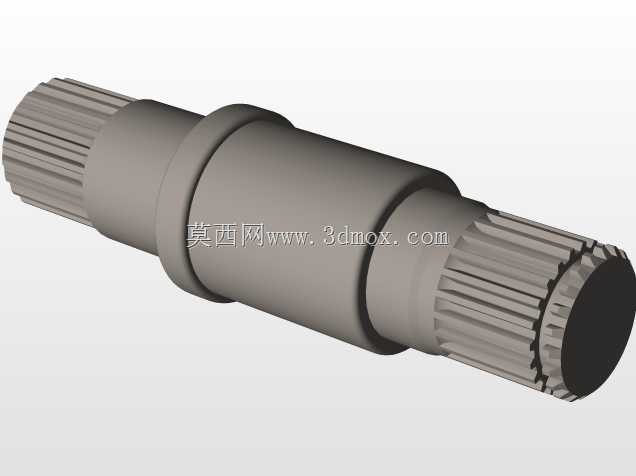

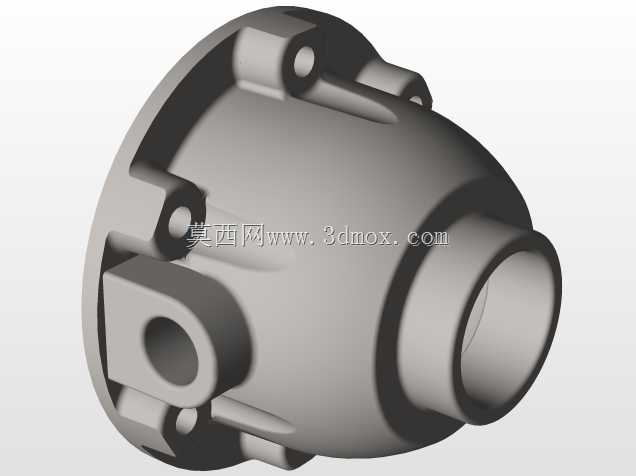

　　这套差速传动齿轮箱总成，是行走类动力传动系统里的核心差速传力部件，日常在非道路作业车辆、小型工程行走设备、低速重载运输机具的传动链中承担核心作用，核心功能是在动力输入的同时，允许两侧输出轴以不同转速旋转，抵消转弯、不平路面行驶时两侧行走轮的转速差，避免轮胎拖滑、传动件憋卡损坏的问题。从结构组成来看，整套总成包含铸铁材质的主壳体、经磨砂工艺处理的啮合齿轮组、多根带花键的传动轴、壳体紧固螺栓、输出端连接轴段几个核心部分，铸铁壳体采用分体合箱式结构，合箱面通过周向均布的内六角螺栓实现紧固密封，既保证壳体内部齿轮啮合腔的刚性支撑，也能储存润滑脂、阻挡外界粉尘泥水侵入啮合副。设计过程中优先考虑了重载工况下的受力合理性，输入轴采用外花键结构，

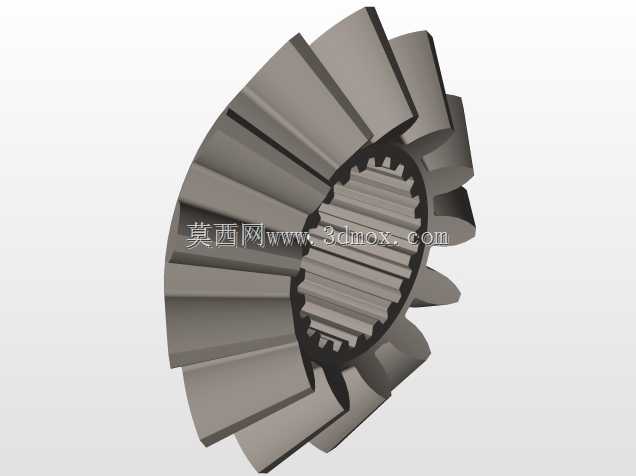

　　可直接与动力输出端的花键套配合传递扭矩，花键齿形采用渐开线齿形，齿向做了修形处理，降低偏载工况下的齿面应力集中；两侧对称布置的横向输出轴为光轴配合端面定位结构，可直接连接行走轮轮毂或者轮边减速机构，轴伸端的长度预留了轮毂安装、锁紧螺母固定的空间，轴肩位置做了圆角过渡，避免长期交变载荷下出现轴根断裂的问题。内部的磨砂钢齿轮组包含行星齿轮、半轴齿轮两个核心啮合副，齿轮齿面经磨砂处理后粗糙度控制在合理区间，既降低啮合过程中的噪音，也能减少初期磨合的磨损量，齿轮与轴的配合采用轴用挡圈+轴肩定位的方式，保证齿轮在受轴向力时不会出现窜动移位。从安装边界来看，整套齿轮箱的主壳体为近似球形的回转结构，最大外圆直径根据传动扭矩匹配设计，

　　输入轴从壳体一端沿轴向伸出，轴端花键的有效啮合长度满足额定扭矩下的挤压强度要求，两根横向输出轴沿壳体径向对称伸出，轴中心高与配套设备的车架安装位高度匹配，壳体上未设置额外的安装支耳，实际装车时可通过壳体外圆的抱箍结构实现固定，也可根据配套需求在合箱法兰位置加工安装孔位适配不同机架。在实际应用场景中，这类差速齿轮箱多用于额定输入转速不高、输出扭矩较大的行走设备，比如小型农用运输车、厂区内短途周转的电动搬运车、非道路作业的小型工程机械行走驱动桥中，相比普通的定轴传动箱，它的差速功能可以让设备在狭窄空间转弯时更顺畅，不需要额外增加轮边离合结构就能实现两侧轮的差速转动，减少传动系统的零件数量，降低整机的故障点。设计时也充分考虑了维护便利性，

　　壳体上预留了注油螺塞的安装位置，日常维护时不需要拆解整个箱体就能补充润滑脂，合箱面的密封采用密封胶+精密加工面的配合方式，既避免长期使用后出现润滑油渗漏，也能在检修时方便拆解更换内部磨损的齿轮件。内部齿轮的参数匹配经过扭矩校核，行星齿轮与半轴齿轮的啮合间隙控制在合理范围，既不会因为间隙过大导致传动冲击、打齿，也不会因为间隙过小出现啮合卡滞、发热严重的问题，所有传动轴的支撑位置都预留了轴承安装位，可根据载荷等级选配深沟球轴承或者圆锥滚子轴承，适配不同冲击程度的作业工况。
