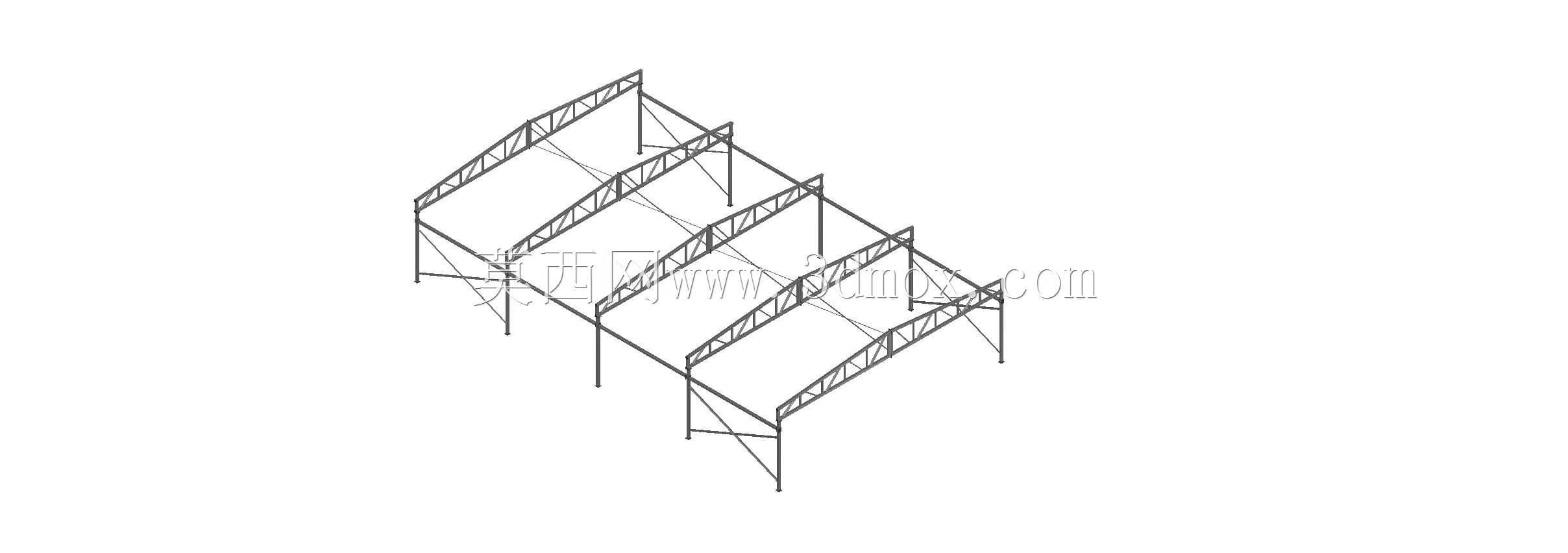

15米跨24米长钢屋架承重结构

　　这套钢屋架结构主要面向中小型工业厂房、仓储库房的屋盖承重场景，也可适配大跨度临时作业棚、露天堆场的防雨棚顶支撑需求，核心作用是承接屋面围护板材的自重、屋面活荷载以及风载、雪载等外部作用力，将荷载均匀传导至下部承重柱与基础结构。从结构形式来看，采用的是平行弦桁架的衍生形式，上弦按照屋面排水需求设置了微小坡度，避免屋面积水带来的额外荷载风险，下弦保持水平，方便后续室内管线、吊顶构件的挂载安装。

　　设计过程中首先明确了15米的跨度边界与24米的纵向排布总长度，单榀屋架的节间划分结合了常用屋面檩条的安装间距，每段上弦杆的长度控制在常规热轧型钢的采购定尺范围内，减少现场拼接的工作量，同时避免杆件过长带来的运输不便问题。腹杆采用了三角形腹杆体系，交叉斜杆的设置充分考虑了不同荷载工况下的受力传递，在屋面满布活载、单侧受风载等不同工况下，都能保证杆件受力以轴力为主，减少附加弯矩带来的材料损耗，整体用钢量控制在合理区间的同时，保证结构刚度满足规范要求，避免屋盖在风振作用下出现过大挠度影响使用。

　　纵向支撑体系的设置是这套结构的重点，相邻屋架之间布置了垂直支撑与水平系杆，在屋架的两端以及跨中位置分别设置了刚性支撑段，保证多榀屋架能够形成整体受力体系，避免单榀屋架出现平面外失稳的问题。安装边界方面，屋架两端的支座节点做了加劲肋补强，预留了与下部柱顶预埋板连接的螺栓孔位，安装时可以直接通过高强螺栓与柱顶连接，不需要现场做复杂的焊接作业，降低高空施工的难度与安全风险。

　　从实际使用的角度出发，这套结构的杆件连接节点全部采用节点板焊接形式，所有杆件的形心线在节点处交汇于一点，最大程度减少节点偏心带来的附加应力，杆件选型全部采用市场上容易采购的等边角钢与热轧槽钢，不需要定制特殊截面的型材，后期如果出现杆件锈蚀或者外力损坏，替换配件的采购成本很低，维护难度小。在结构验算阶段，已经充分考虑了不同地区的雪荷载取值差异，杆件的长细比控制满足规范对受压构件、受拉构件的限值要求，即使在遭遇极端大风天气时，结构也能保持足够的安全储备，不会出现杆件失稳破坏的情况。

　　另外，这套结构的模块化程度较高，24米的纵向长度可以根据实际场地需求调整屋架的排布间距，不需要重新改动单榀屋架的主体结构，只需要对应调整纵向支撑的长度即可，适配性较强。对于需要快速搭建的临时生产车间、仓储空间来说，这套钢屋架可以在工厂完成单榀桁架的预制焊接，运输到现场后直接进行拼装吊装，整体施工周期比传统的混凝土屋盖缩短六成以上，而且钢结构自重更轻，对下部基础的承载力要求更低，能够减少基础施工的成本投入。在日常使用过程中，钢构件表面可以按照使用环境的防腐需求做对应的涂装处理，在普通干燥厂房环境下，常规防锈漆涂装即可满足十年以上的使用周期，如果是在潮湿或者有轻微腐蚀介质的车间环境，也可以更换为镀锌构件或者增加防腐涂层厚度，适配不同的使用场景。
