带防护立柱框架式沙漏结构设计方案

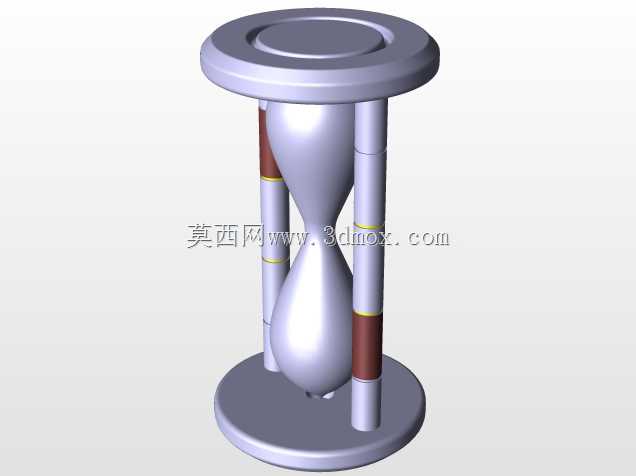

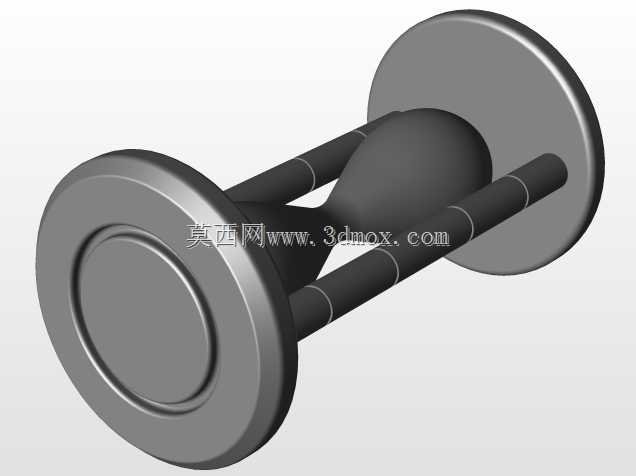

　　日常生产与教学场景中，这类带框架防护的沙漏常被用作工位简易计时、实训教学计时演示，或是工业风场景的陈设构件，区别于无防护的裸玻璃沙漏，其结构设计核心是解决玻璃腔体易磕碰破损的问题，同时保证计时观察的视野不受遮挡。从结构组成来看，上下两端的圆形承托盘采用等直径设计，盘体边缘做了圆弧过渡处理，既避免尖锐棱边划伤使用者，也能在放置时增大与接触面的摩擦面积，提升放置稳定性，下盘底部可根据使用需求粘贴防滑胶垫，适配光滑桌面、实训台架等不同放置场景，上盘顶面做了内凹的浅槽设计，可临时放置小型便签、计时标识牌等小物件，拓展附加使用功能。三根支撑立柱沿承托盘圆周方向均匀分布，相邻立柱的圆心夹角为120度，这种三点支撑的结构形式相比四柱结构，

　　在减少材料用量的同时能保证足够的结构刚度，立柱与上下承托盘采用定位柱加过盈配合的连接方式，无需额外紧固件即可完成装配，装配后立柱与承托盘的垂直度公差控制在0.1mm以内，避免长期使用后出现框架歪斜、玻璃腔体受力不均的问题。立柱中段设置的环形装饰段，一方面是作为视觉标识区分上下腔体的观察区间，另一方面也能在玻璃腔体意外碎裂时，阻挡碎玻璃向外飞溅，降低安全隐患。中间的沙漏玻璃腔体采用双锥面对接的结构形式，对接处的漏沙通道孔径根据额定计时时长做匹配设计，通道内壁做抛光处理，减少沙粒流动时的卡滞风险，保证沙粒下落速度均匀，计时误差控制在合理范围内；玻璃腔体上下两端的圆弧过渡面与承托盘中心的定位凹槽完全贴合，凹槽内可设置柔性缓冲垫，

　　抵消装配过程中的挤压应力，也能在装置受到轻微磕碰时吸收冲击能量，避免玻璃腔体直接受刚性冲击碎裂。从安装边界来看，整体结构的径向最大尺寸为上下承托盘的外圆直径，轴向总高度为上下承托盘外侧端面的间距，所有外露结构件均无超出承托盘外圆的突出部分，放置时所需的最小平面空间与承托盘外圆面积一致，不会额外占用周边操作空间；框架的镂空区域占整体侧面积的70%以上，使用者可从任意角度清晰观察沙粒的下落状态，不会被支撑立柱遮挡核心观察区域。设计过程中需要重点校核支撑立柱的长径比，避免立柱过长导致框架整体刚度不足，受到侧向力时出现过大变形挤压玻璃腔体，同时要保证上下承托盘的定位凹槽同轴度公差，避免玻璃腔体装配后出现倾斜，导致沙粒流动路径偏移，

　　影响计时准确性。沙粒填充量根据腔体容积做精确计算，填充后沙粒在上腔体的堆积高度不超过上锥面的三分之二，预留足够的沙粒流动空间，避免沙粒堆积过密导致通道堵塞。这类结构的沙漏相比电子计时装置，无需供电、无电子元件故障风险，在无尘车间、防爆工位等不适合使用电子设备的场景下，可作为可靠的简易计时工具使用，同时其金属质感的框架结构也适配工业主题的展厅、实训车间的陈设需求，兼顾实用功能与展示效果。
