钢制管材焊接式自行车车架结构设计

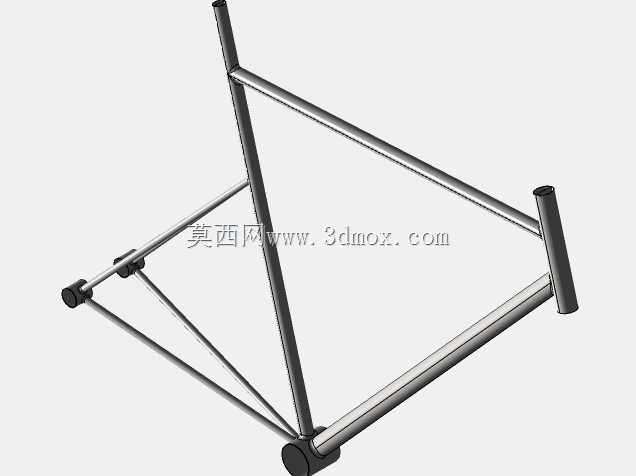

　　日常通勤、短途代步场景下的自行车核心承载部件就是车架，这款采用圆管拼接的钢制车架，是传统硬架自行车的典型承载结构，所有管材的连接节点都经过受力路径优化，能在控制整体重量的前提下满足日常骑行的强度要求。从结构受力逻辑来看，车架的头管位置用于安装前叉转向组件，需要承受骑行过程中转向带来的交变载荷，因此头管与上管、下管的连接位置采用了斜向补强的三角支撑结构，避免转向受力时出现管材焊缝开裂的问题。立管作为连接座管与中轴的核心构件，需要传递骑行者体重以及脚踏发力带来的纵向载荷，因此立管的管径选择略大于其余辅助管材，同时立管与下管、后下叉的连接位置做了多管交汇的平滑过渡设计，减少应力集中点。后上叉与后下叉组成的后三角结构，主要用于固定后轮轴，

　　同时传递后轮滚动带来的路面冲击，后叉的开口尺寸匹配标准自行车后轮轴的安装宽度，后叉端部的轴槽设计可以兼容常规快拆与实心轴两种安装形式，不需要额外改装就能适配多数市售自行车轮组。上管作为连接头管与立管上部的横向构件，其倾斜角度经过人机工程校核，匹配多数成年人的跨高尺寸，避免上下车时出现卡裆的问题，同时上管的长度决定了骑行时的上肢伸展距离，能保证骑行者保持自然的握持姿态，减少长时间骑行的腰部疲劳。中轴位置的五通结构是整个车架的受力核心，脚踏的蹬踏力通过曲柄传递到中轴，再通过五通节点分散到下管、立管、后下叉三个方向，因此五通位置的管材壁厚做了局部加厚处理，能承受高频蹬踏带来的交变载荷，不会出现五通变形导致的传动效率下降问题。

　　这款车架的管材全部采用等壁厚圆形钢管，圆形截面的管材在各个方向的抗扭、抗弯性能均衡，加工时只需要按照设定的角度切割管端，就能完成拼接焊接，生产工艺门槛低，适合批量加工制造，同时圆形管材的表面处理工艺成熟，不管是喷漆、电镀还是喷塑都能获得均匀的表面涂层，提升车架的防锈能力。从安装边界来看，车架头管的内径尺寸匹配标准有牙前叉与无牙前叉的安装尺寸，不需要额外加工衬套就能完成前叉装配；座管的内径匹配常规规格的圆形座管，可以通过座管夹调节鞍座高度，适配不同身高的骑行者；五通位置的螺纹规格兼容市售的方孔中轴、花键中轴，用户可以根据自身需求选择不同等级的传动组件；后叉的安装间距符合民用自行车的通用标准，可以直接安装单速、

　　内变速或者外变速的后轮组件，不需要对后叉进行撑宽或者收窄处理。在实际使用场景中，这款车架可以用于组装城市通勤自行车、短途代步自行车，也可以作为学生用车、共享单车型号的基础车架结构，其钢制材质的抗冲击性能优于铝合金材质，遇到轻微碰撞或者倾倒时不会出现脆性断裂，维修时只需要通过简单的焊接、校正就能恢复使用性能，维护成本远低于异型管材或者碳纤维材质的车架。设计过程中优先考虑了结构的通用性与易维护性，没有采用特殊规格的异型管材或者非标连接尺寸，所有安装接口都遵循民用自行车的通用规范，零部件替换难度低，不需要定制专用配件就能完成整车组装。同时车架的三角结构布局经过受力仿真验证，在额定载荷下的形变量控制在合理范围内，不会出现骑行时车架过度形变导致的操控迟滞问题，管材之间的连接焊缝都布置在受力较小的位置，避免焊缝长期承受高载荷出现疲劳开裂。
