按动式圆珠笔整机组装结构设计方案

　　日常办公与学习场景中，按动式圆珠笔是普及率最高的书写工具之一，其结构可靠性直接决定书写流畅度与使用寿命，本次装配结构设计围绕日常高频使用的损耗特性展开，所有零件的配合公差均经过反复校核，适配量产装配的工艺要求。从实际使用场景出发，这款圆珠笔适配常规0.5mm、0.7mm通用中性笔芯与油性笔芯，笔身握持段做了微弧收腰处理，直径控制在11mm，刚好适配成年用户握持时的指腹贴合弧度，长期书写不易产生硌手的疲劳感，整笔收拢状态下总长度142mm，最大外径12.8mm，可轻松放入常规衬衫口袋、笔袋或是笔记本的笔插位，不会因为尺寸过大造成携带阻碍。整笔的核心功能结构分为笔帽段、按动锁定机构、笔身套筒、笔尖导向段四个部分，

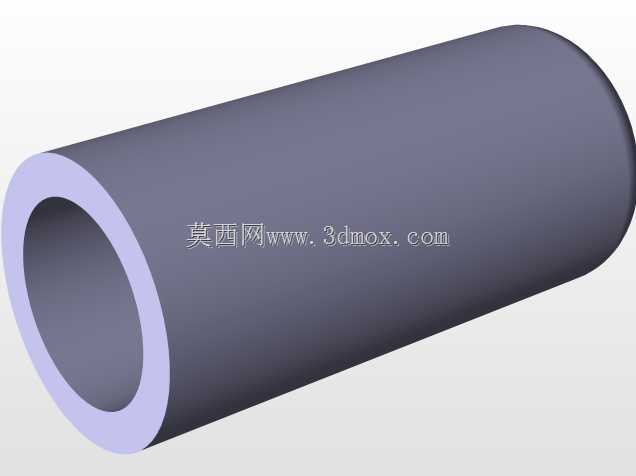

　　其中按动锁定结构采用经典的棘轮回转式卡位设计，零件之间的配合间隙控制在0.02mm，既不会因为间隙过大出现按动松垮晃动感，也不会因为间隙过小导致按动卡滞，按动行程设定为4.5mm，刚好匹配通用笔芯的伸出与回缩距离，按动时的反馈力度控制在12N左右，按压触感清晰不绵软。设计过程中优先考虑了零件的加工工艺性，笔身外筒采用薄壁圆筒结构，壁厚均匀控制在1.2mm，适配注塑成型的工艺要求，避免出现壁厚不均导致的缩水、翘曲缺陷，内壁设置有三条轴向定位筋，笔芯装入后可被定位筋限制径向晃动，书写时不会出现笔尖抖动的问题。笔尖导向段的内孔与笔芯笔头的配合间隙控制在0.05mm，既可以保证笔芯伸缩顺畅，也能对笔尖形成稳定的径向支撑，

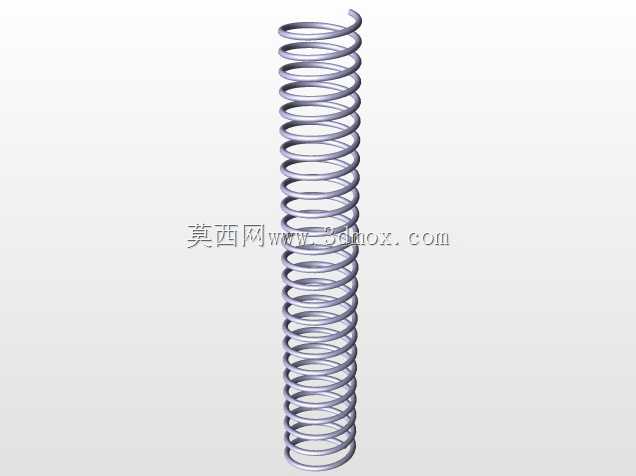

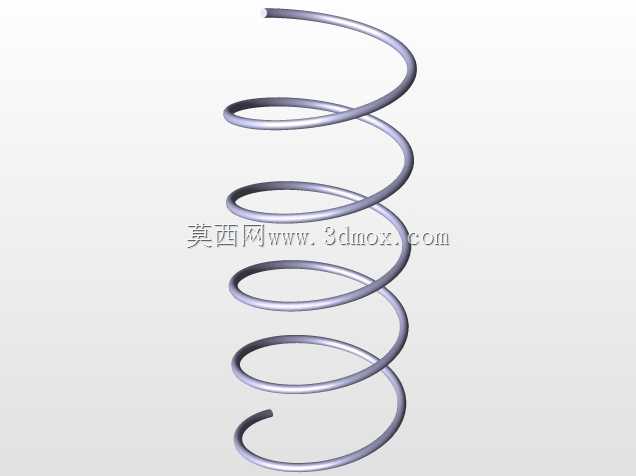

　　避免书写时笔尖偏斜导致的出墨不畅。笔夹部分与笔帽段采用一体化设计，夹持厚度适配0.3-2mm的片状物体，不管是夹在口袋布料还是笔记本封面上都能保持足够的夹紧力，不会轻易脱落，笔夹表面做了圆弧过渡处理，不会刮伤衣物或是纸面。装配逻辑上遵循从内到外的装配顺序，先将按动弹簧、棘轮卡位零件装入笔帽段内腔，再装入笔芯后套合笔身套筒与笔尖导向段，所有配合位置均采用卡扣式连接，不需要额外粘接或是螺丝紧固，装配效率高，也方便后续用户自行更换笔芯。考虑到日常使用中可能出现的摔落情况，笔尖导向段采用略高于笔芯笔头的伸出设计，当笔从桌面高度自由落体笔尖朝下接触地面时，冲击力会先被笔尖导向段承接，避免直接撞击笔芯笔头导致的笔尖变形、出墨故障。

　　笔身表面没有多余的凸起结构，外轮廓顺滑流畅，放在倾斜的桌面时不会因为轮廓卡滞轻易滚落，整笔的重心设置在距离笔尖55mm的位置，握持时重心刚好落在虎口位置，书写时手感平衡，不会出现头重脚轻的操控感。所有运动零件的接触位置都做了圆角过渡处理，没有尖锐棱角，既可以避免装配时划伤操作人员，也能减少零件之间的摩擦损耗，提升按动结构的使用寿命，经过结构校核，整套按动机构的循环使用寿命可满足至少10000次按动操作，完全覆盖日常使用的全生命周期需求。
