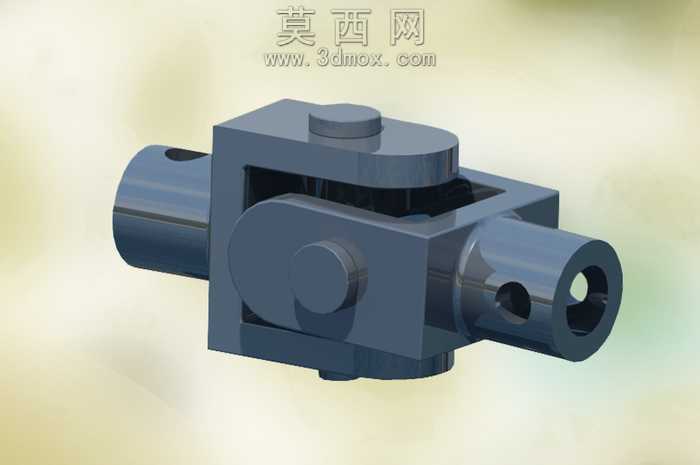

十字轴式万向联轴器三维结构设计

本作品为十字轴式万向联轴器的三维参数化模型，建模过程严格遵循机械设计手册中万向联轴器的尺寸规范，采用自底向上的装配建模思路完成整体结构搭建。首先分别创建两端轴叉、中间十字轴、销轴、定位挡圈等独立零件，每个零件的建模均以草图基准为核心，通过拉伸、旋转、切除等基础特征完成主体结构，再对轴孔倒角、销轴配合面、定位卡槽等细节结构进行精细化处理，保证各零件的尺寸公差符合实际装配要求。材质配置阶段，针对不同零件的功能属性分配对应材质：两端轴叉采用调质处理的45号钢材质，渲染时呈现哑光深灰金属质感，表面添加细微的机加工纹理还原真实加工效果；中间十字轴采用合金结构钢材质，表面做渗碳淬火处理的质感表现，配合面添加轻微的高光反射体现加工精度；销轴与挡圈则做发黑处理的深色金属质感，区分不同零件的工艺特征。结构设计上，该万向联轴器可实现两轴之间存在夹角情况下的回转运动传递，模型完整还原了十字轴与轴叉的铰接配合关系，两端轴头预留的安装孔可与配套传动轴进行装配，铰接处的间隙设置符合实际运动需求，可在三维软件中直接进行运动仿真，验证不同轴夹角下的传动平稳性，直观展现万向联轴器补偿两轴偏移、缓冲传动冲击的工作特性。整体模型装配逻辑清晰，零件间无干涉问题，各结构细节均对应实际工业产品的生产工艺要求，既可以作为机械设计教学的演示案例，也可用于传动系统的虚拟装配验证，帮助设计者直观理解万向联轴器的工作原理与结构组成，为后续的工程化应用提供可靠的三维参考依据。
