汽车悬架螺旋弹簧阻尼减震器结构

　　该减震结构主要面向乘用车辆底盘悬架系统的缓冲与振动衰减场景，可用于悬架总成开发、底盘运动校核、零部件结构展示以及机械原理教学。车辆在铺装路面接缝、碎石路面、减速带或坑洼路段行驶时，车轮会将瞬时冲击传递至悬架，螺旋弹簧负责吸收并储存冲击能量，而阻尼部件则通过内部活塞杆与阻尼介质的相对运动，把弹簧反复伸缩产生的机械能逐步耗散，避免车身出现长时间上下起伏。

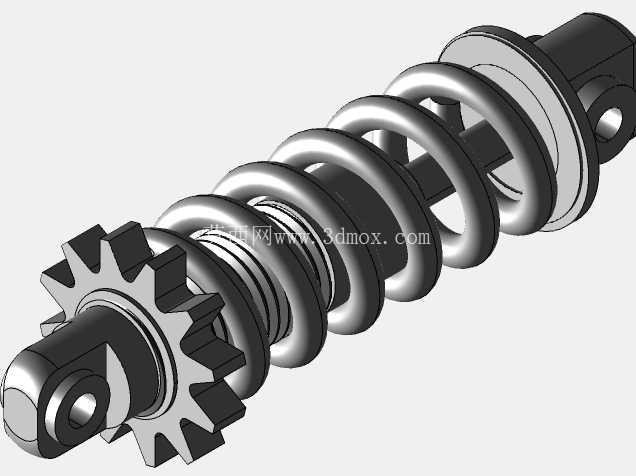

　　从结构组成看，模型外侧布置大节距螺旋压缩弹簧，弹簧两端分别抵靠在上、下弹簧座区域；中部为沿轴向布置的阻尼筒，两端设置带孔铰接接头，用于与车身或摆臂形成转动连接。下端附近加入齿状限位与调节结构，可在装配关系中表现弹簧预紧、座圈定位或刚度调节的工程意图。弹簧圈之间保留均匀间隙，在压缩行程中能够平顺收拢，伸张行程中又可提供稳定回弹力；阻尼筒贯穿弹簧中心，使主要承载轴线与减振轴线重合，减少偏载引起的侧向摩擦。

　　设计思路上，这类部件并不单独承担整车定位任务，而是与控制臂、转向节、衬套和缓冲块共同构成悬架系统。建模时需要重点关注铰接孔中心距、弹簧外径、弹簧自由长度、压缩极限长度以及端部安装耳宽度。中心距决定减震器在整车硬点中的布置位置，弹簧外径影响与轮胎、轮罩和周边杆件的间隙，最小压缩长度则关系到悬架跳到底时是否发生金属干涉。若用于整车装配，应结合车轮上跳、下落和转向极限姿态检查弹簧外圈、筒身和安装耳的运动包络，避免在极限工况下与制动管路、线束或车身支架发生摩擦。

　　外形方面，整体呈细长圆柱状，弹簧沿阻尼筒周向环绕，两端接头方向根据悬架布置可形成同轴或略带角度的安装关系。上端接头通常连接车身塔座或悬架支撑点，下端接头靠近车轮侧运动部件；铰接孔内可配合橡胶衬套或销轴，既传递轴向力，又允许小角度摆动，补偿悬架运动过程中的角度变化。齿形调节件在实际结构中可用于弹簧座高度调整、预压量设定或装配定位，建模时应保证齿形周向分布均匀，并与相邻零件保持明确接触关系。

　　在功能特性上，螺旋弹簧提供线性或近似线性的弹性支撑，阻尼筒则控制弹簧压缩和回弹速度。压缩阶段，减震器吸收路面冲击，使轮胎保持接地；回弹阶段，阻尼力抑制弹簧快速释放，提升轮胎贴地性和乘坐稳定性。对于底盘设计人员而言，弹簧丝直径、有效圈数、中径和材料切变模量会直接影响刚度，阻尼孔、活塞阀系和油液特性则决定阻尼曲线。虽然该模型侧重外部结构表达，但在工程评审中仍可据此讨论安装空间、零件拆分、维护更换和运动干涉问题。

　　安装边界需要结合具体车型硬点确定。装配时应保证两端销轴轴线与铰接孔同轴，锁紧后减震器能够绕销轴自由摆动；弹簧座接触面需与弹簧端面贴合，避免局部点接触造成应力集中。外围应预留防尘罩、缓冲块和防护套的安装空间，筒身表面不应与弹簧发生径向摩擦。对于售后替换或改装场景，还要核对接头孔距、孔径、弹簧座直径和最大外径，否则即使承载能力相近，也可能出现无法装入悬架或行程不匹配的问题。

　　三维结构表达中，弹簧采用连续螺旋扫掠形成，阻尼筒、端盖、安装耳和齿形调节件按同轴关系装配，能够清晰展示悬架减震单元的零件层次。该结构既可作为汽车底盘课程中的可视化案例，也可用于悬架总成布局、装配干涉检查和零部件结构沟通，帮助工程人员理解弹性元件与阻尼元件在同一轴线上协同工作的方式。
