小DC配套蜗杆轴驱动齿轮箱结构设计

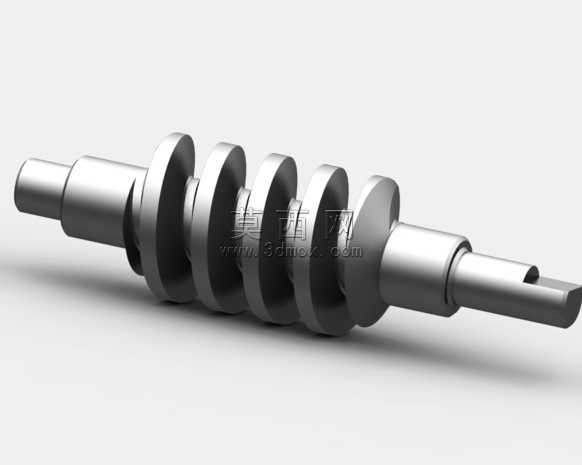

该作品为适配小DC动力单元的蜗杆轴驱动齿轮箱核心传动部件，建模阶段以蜗杆传动的啮合参数为核心基准，先通过参数化草图绘制蜗杆轴的轴向轮廓，明确两端支撑轴颈、蜗杆齿段、输出端键槽的尺寸公差与同轴度要求，再通过螺旋扫描特征生成连续的蜗杆齿形，严格把控齿形角、导程角、模数等核心参数，保证后续与蜗轮啮合时的传动精度。建模过程中对轴肩过渡处做了圆角优化处理，避免应力集中导致的轴件疲劳损坏，同时对两端安装轴承的轴颈段做了精度约束，保证装配后转动的顺滑度。渲染阶段采用金属磨砂材质模拟合金钢加工后的真实质感，通过环境光遮蔽效果突出蜗杆齿面的加工纹理与轴段的阶梯结构，多角度展示部件的结构细节。结构设计上，该蜗杆轴作为齿轮箱的输入核心部件，一端对接小DC动力输出，通过蜗杆齿段与蜗轮配合实现大减速比的动力传输，输出端的键槽结构用于对接后续传动负载，整体结构紧凑，传动平稳，能够在小体积空间内实现扭矩的放大输出。设计思路围绕小功率驱动场景的需求展开，在保证传动强度的前提下尽可能压缩部件体积，兼顾传动效率与装配便利性，所有结构特征都对应实际机械加工的工艺要求，没有冗余的不可加工结构，可直接用于后续的工程图导出与实物加工验证，适配小型驱动装置的齿轮箱传动需求。
