液压快速接头工业级三维结构设计

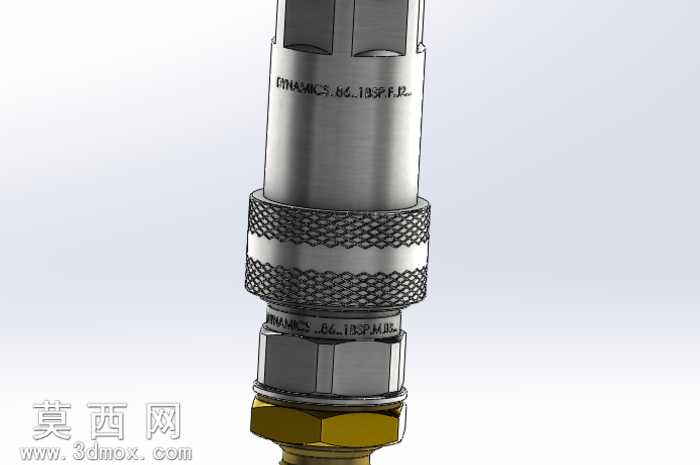

本作品为液压快速接头的三维参数化建模成果，建模过程中严格遵循液压元件行业通用尺寸规范，对接头各组成部分进行了1:1比例的精准还原。建模阶段首先通过草图绘制勾勒出接头整体轮廓，分别构建公母对接端、中部滚花防滑握持段、底部外螺纹连接段三大核心结构，其中滚花部分采用阵列特征实现网纹纹理的均匀排布，既还原了实物的防滑操作属性，也保证了模型外观的写实度。材质渲染环节针对不同结构段匹配对应材质属性，主体金属段赋予哑光不锈钢材质，调整金属粗糙度与反射参数模拟真实机加工后的金属质感，底部六角锁紧螺母部分赋予黄铜材质，通过色彩与质感差异区分不同功能部件，表面刻印的型号标识采用浮雕贴图方式实现，还原工业产品的标识细节。结构设计上充分还原快速接头的工作逻辑，内部预留流体通道空间，对接端设置卡扣锁紧结构的装配间隙，滚花段的直径与纹理深度符合人工握持施力的人体工学要求，底部螺纹段的牙型、螺距参数符合通用液压管路连接标准，可直接用于液压系统的装配模拟、管路布局干涉检查等场景。设计过程中兼顾了模型的可编辑性，各特征参数保留可修改入口，方便后续根据不同通径、不同压力等级的使用需求调整尺寸，模型整体拓扑结构规整，无冗余面与破面问题，可直接导入各类仿真软件进行流体压力、连接强度的仿真分析，也可用于液压产品的展示动画、操作培训素材制作。
