涡轮增压叶轮精密三维结构设计

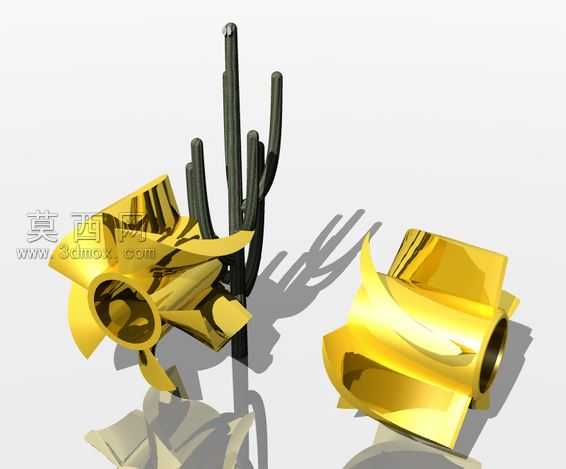

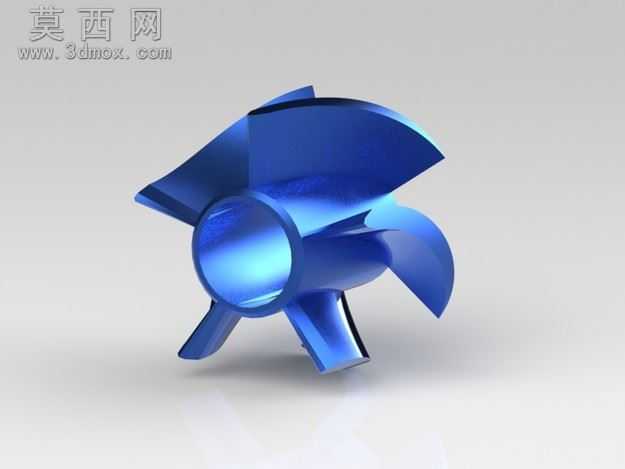

本作品为涡轮增压核心叶轮的三维参数化建模成果，建模阶段以流体力学性能需求为核心导向，先通过草绘确定叶轮轮毂的基准回转轮廓，以中心轴为旋转基体生成轮毂主体结构，再针对每一片涡轮叶片进行独立的曲面构建。叶片建模过程中，先绘制叶根与叶顶的两条空间流线轮廓，通过放样曲面生成叶片的基础曲面，再对叶片前缘、后缘进行圆角过渡处理，保证曲面的光顺连续性，避免流体流经时产生不必要的紊流。完成单片叶片建模后，通过圆周阵列命令按照设计的叶片数量完成整圈叶片的排布，阵列过程中严格校验每片叶片的角度偏差，保证整体动平衡性能符合高速旋转的使用要求。材质渲染阶段，为模型赋予了高反光的金属材质，模拟涡轮叶轮常用的高温合金材质质感，调整环境光与反射参数，清晰呈现叶片曲面的弧度变化与轮毂的圆柱面结构，通过光影效果直观展现叶片的扭曲角度与厚度渐变特征。结构设计上，轮毂中心预留了标准的轴孔安装位，孔壁做了公差适配的结构处理，保证后续与传动轴的装配精度；叶片与轮毂的连接位置做了加厚过渡处理，降低高速旋转时的应力集中风险，叶片从叶根到叶顶的厚度逐步递减，既满足流体推动的效率需求，也兼顾了结构强度要求。整体建模过程严格遵循涡轮增压器的实际工作工况需求，所有曲面均经过曲率检查，无破面、无重叠几何，可直接导入仿真软件进行流体动力学分析、结构强度校核，也可用于后续的加工工艺编制、3D打印原型制作，完整还原了涡轮增压叶轮的核心结构特征与设计逻辑，清晰展现了动力类流体部件的三维建模思路与结构设计要点。
