涡轮增压用定子结构三维设计作品

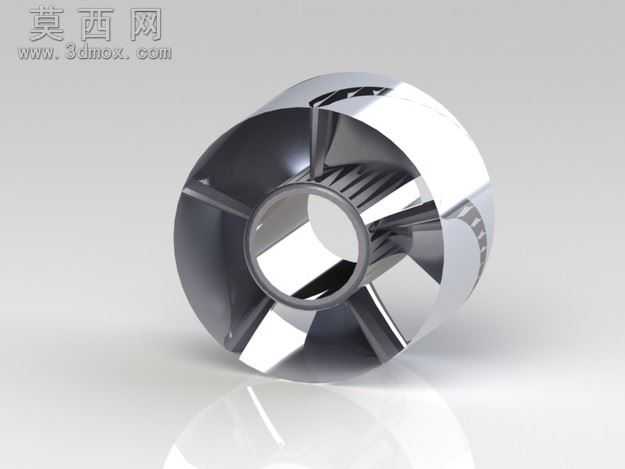

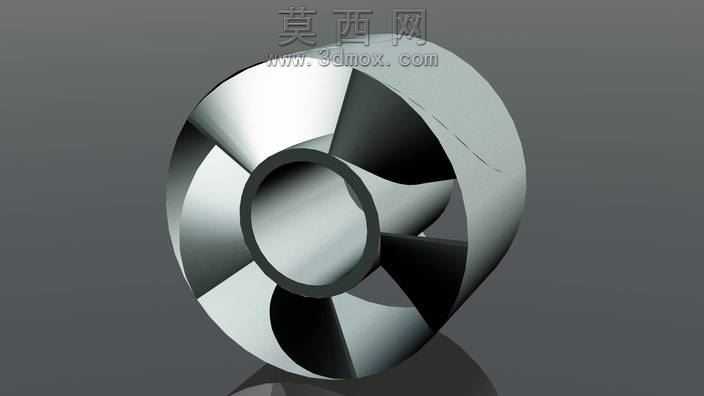

本作品为涡轮增压配套的定子结构三维设计，建模阶段采用参数化建模思路，先以旋转凸台指令构建定子的环形基体轮廓，精准控制内外径尺寸、轴向宽度参数，保证基体的同轴度公差符合动力部件的装配要求。针对定子周向分布的导流叶片结构，先绘制单个叶片的截面草图，结合曲面放样、加厚指令生成叶片实体，通过圆周阵列指令完成多叶片的均匀排布，阵列过程中严格校验叶片间的夹角公差，确保流道的均匀性，避免流体通过时出现紊流问题。建模完成后对叶片与基体的衔接位置做圆角过渡处理，消除应力集中的尖锐棱角，提升部件的结构强度。材质配置阶段，为定子赋予金属合金材质，调整材质的反射率、粗糙度参数，还原金属部件的哑光金属质感，同时对叶片的迎流面做轻微的抛光质感区分，凸显不同加工面的工艺差异。渲染阶段采用三点布光方案，主光源从斜上方投射，突出叶片的曲面弧度与结构层次，辅光源补全暗部细节，避免环形内孔区域出现死黑，背景采用中性灰色调，让金属部件的轮廓与结构细节更清晰呈现。结构设计上，该定子的内孔用于与转轴部件配合，周向叶片的曲面弧度经过反复调整，可对流入的流体起到导向整流作用，适配涡轮增压系统的气流导通需求，叶片的厚度从根部到端部做渐变处理，根部加厚保证连接强度，端部收窄减少流体阻力，整体结构兼顾力学性能与流体性能，可直接用于后续的装配仿真、流体动力学分析，也可作为相关动力部件设计的参考模型，建模过程中所有特征均保留参数化属性，可根据实际工况需求快速调整尺寸参数，适配不同规格的涡轮增压系统使用要求。
