采油机械用循环套零部件三维设计

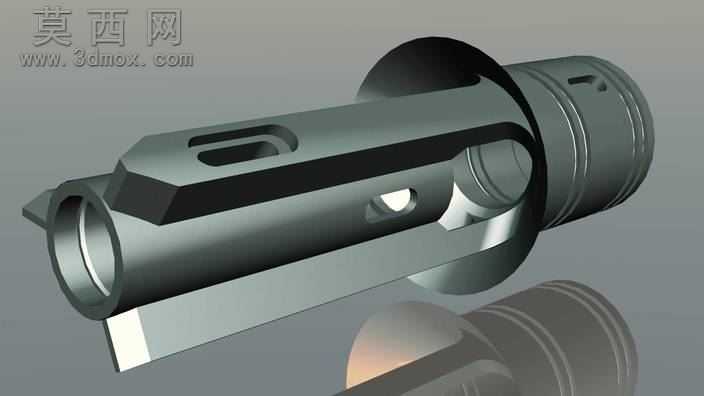

本模型为采油机械配套使用的循环套零部件，采用三维参数化建模方式完成全结构构建，建模过程严格遵循机械加工工艺逻辑，对零件的每一处结构特征都做了精准还原。从整体结构来看，该零件为中空轴套类复合结构，主体采用同轴回转体基础形态，在主体外侧延伸出带导向槽的定位支撑结构，同时在不同轴向位置设计了多组功能特征：包括用于流体导通的径向通孔、用于装配限位的轴向长槽、用于周向定位的切削平面、用于密封配合的环形槽道，以及端部的连接定位结构，所有特征的尺寸比例均参考实际采油机械配套零件的行业通用规范设定，保证结构的合理性与装配可行性。材质表现上，渲染阶段采用金属合金钢材质，还原了钢制零件经机加工后的金属质感，表面设置了符合精加工表面的粗糙度参数，通过光影渲染突出零件的棱边倒角、槽道内壁、孔位边缘等细节，清晰展现各结构的空间位置与衔接关系，避免结构遮挡导致的特征识别不清。设计思路围绕采油作业的实际工况展开，中空的主体通道用于流体介质的循环导通，外侧的支撑结构用于在设备内部完成径向定位与轴向固定，长槽结构用于装配时的导向与工作过程中的位移补偿，径向孔位用于实现不同流道的连通，环形槽用于安装密封件防止介质泄漏，切削平面用于配合紧固件实现周向防转，各功能结构协同作用，满足采油机械在井下作业环境中对介质循环、结构定位、密封防护的多重使用需求。建模过程中对所有锐边均做了符合工艺要求的倒角处理，避免应力集中问题，同时对配合面的尺寸公差做了对应预留，保证后续虚拟装配时能够与相邻配套零件实现精准契合，完整还原该零件在整套采油设备中的功能形态与结构特点。
