发电机用扶正支撑轴类零件结构设计

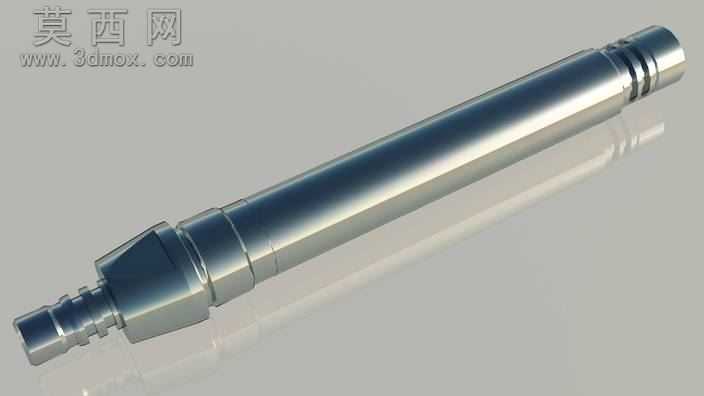

本模型为发电机配套使用的扶正支撑轴类构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工工艺规范，对轴体各段直径、长度、过渡圆角、端部连接结构、环槽特征均做了精准的尺寸约束，保证模型可直接对接后续工程图导出、工艺仿真等生产环节需求。渲染阶段采用金属不锈钢材质，还原轴类零件经精加工后的金属质感，对轴身圆柱面做了高光反射参数调试，端部螺纹段、环槽位置做了细微的粗糙度区分，通过柔和的侧方打光凸显轴体的圆柱度特征与各段结构的层次关系，让模型呈现出接近真实机加工成品的视觉效果。从结构设计来看，该轴整体为长圆柱回转体结构，一端设计有阶梯式连接端头，用于和发电机对应安装位实现定位对接，端头处做了倒角处理避免安装时刮伤配合面；轴身主体为等直径光滑圆柱段，作为扶正支撑的主要承载面，保证运转过程中对配套构件的径向支撑精度，减少运行偏摆；另一端设计有多道环形凹槽结构，用于安装密封件、限位卡圈等配套零件，实现轴向定位与密封防护功能，各段之间的过渡位置均设计有标准退刀槽与过渡圆角，既满足机加工时的刀具退刀需求，也能有效降低轴件工作时的应力集中风险，提升构件的疲劳使用寿命。设计思路围绕发电机运行时的扶正支撑需求展开，重点保障轴体的同轴度精度与结构强度，在满足支撑限位功能的前提下尽可能优化轴体的重量分布，避免冗余结构带来的额外转动惯量，同时兼顾零件的加工工艺性，所有特征均采用常规车削、铣削即可完成加工，无需特殊工艺设备，适配批量生产的成本控制要求，整体结构紧凑，功能分区清晰，可直接用于发电机配套扶正机构的结构验证、装配模拟与教学演示场景。
