Inventor沿直线阵列填充图案操作技法解析

　　在非标设备护罩、钣金盖板、输送线侧挡板这类需要做减重、防滑或者视觉标识的结构设计中，沿指定直线路径批量排布特征或者填充图案是非常高频的建模需求，很多刚接触三维设计的工程师容易在这类操作上走弯路，要么逐个绘制特征导致后续修改工作量陡增，要么阵列后特征与边界干涉，要么填充比例不符合实际加工要求。这类沿直线的图案填充操作，核心逻辑是先确定排布的基准路径与边界范围，再通过参数关联实现特征的批量生成，不需要逐个草绘重复几何。实际工程应用里，这类操作覆盖的场景非常多：比如设备检修门的通风散热孔阵列，需要沿门板的加强筋直线方向等距排布圆孔，既要保证通风面积满足电气元件散热要求，又要避开门板安装螺栓的位置，同时孔间距要符合钣金冲压的工艺要求，

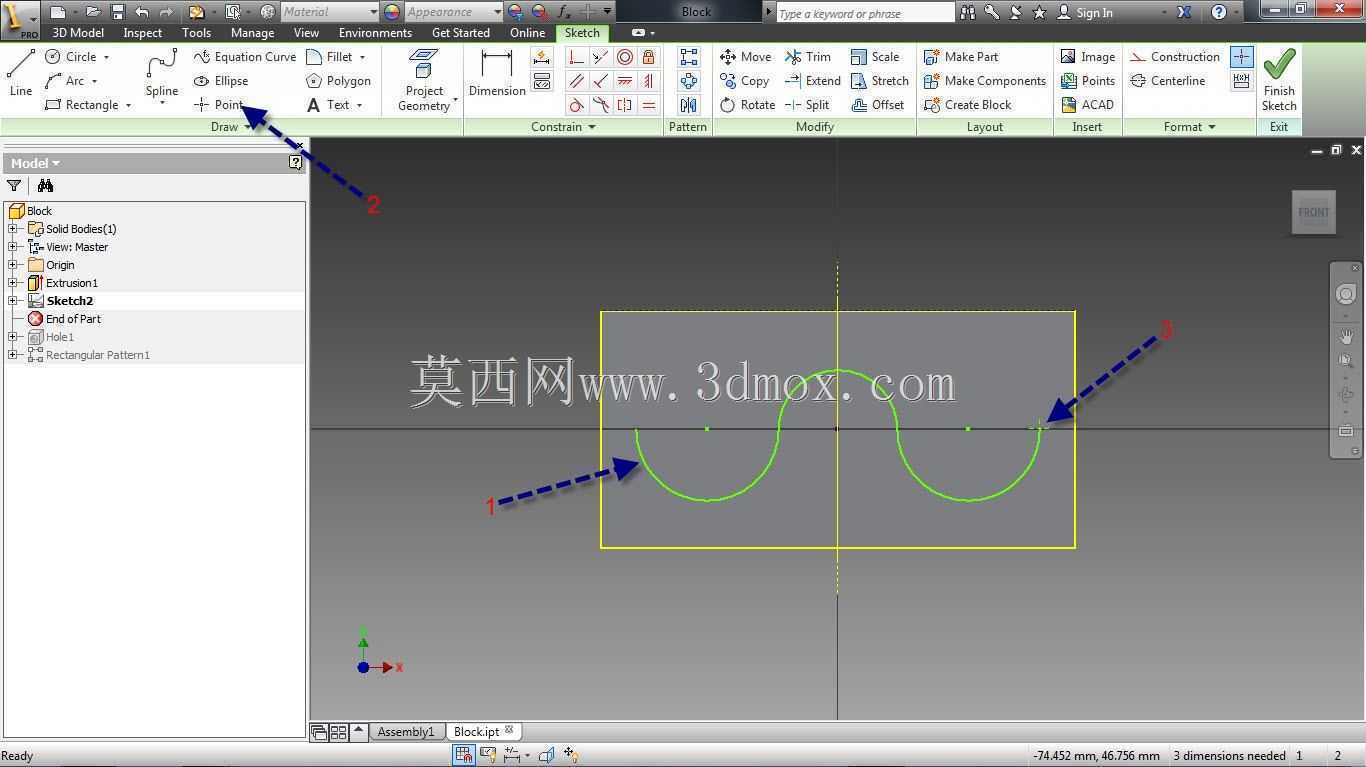

　　避免间距过小导致冲压时板材变形；再比如操作平台的防滑纹排布，需要沿平台的长边方向直线阵列凸起纹理，纹理的间距、凸起高度要符合人机工程要求，同时不能超出平台的安装边界，避免和周边的护栏、设备机架产生干涉；还有工装夹具的定位槽排布，沿夹具基座的直线基准等距设置定位卡槽，卡槽的位置公差要和工件的定位点匹配，阵列后所有卡槽的对称度要保持一致，不能因为阵列操作出现基准偏移。做这类设计的时候，首先要理清建模的先后逻辑：不要一开始就着急绘制要阵列的特征，先把作为排布基准的直线草绘完全约束，这条直线的位置要和零件的安装基准、设计基准对齐，比如做护罩的散热孔，基准直线要和护罩的折弯边保持平行，距离折弯边的距离要预留出折弯的工艺余量，避免阵列后的孔太靠近折弯线导致折弯开裂。确定基准路径之后，再绘制单个填充单元的几何，这个单元的尺寸要提前核算好：如果是冲压孔，要确认孔直径和板材厚度的比例符合冲压工艺要求，避免出现冲头断裂的问题；如果是防滑凸起，要确认凸起高度和板材拉伸率的匹配关系，避免拉伸时出现板材破裂。单个单元完全约束之后，再调用阵列命令，选择沿曲线阵列的模式，拾取之前绘制的基准直线作为路径，这时候要注意阵列的方向不要搞反，很多新手容易忽略方向设置，导致特征阵列到零件边界外面。阵列的数量和间距不要直接写死固定值，最好关联到零件的整体长度参数，这样后续调整零件总长的时候，阵列的特征数量会自动适配，不需要手动逐个修改，

　　比如护罩长度从800mm调整到1200mm的时候，散热孔的数量会自动增加，两端的边距始终保持一致，不会出现一端留白太多、一端特征超出边界的问题。还要注意填充图案和零件其他特征的避让关系：比如零件上有安装螺柱、焊接螺母的位置，要提前在阵列的排除选项里把对应位置的特征Suppress掉，不要等阵列完了再逐个裁剪，那样后续修改参数的时候容易出现特征报错。对于有外观要求的覆盖件，沿直线填充的图案还要考虑视觉一致性，比如设备的外盖板装饰纹，阵列的起始点要和盖板的边角对齐，间距要均匀，两端的残留尺寸要对称，不要出现一端间距大一端间距小的情况，影响外观质感。实际建模过程中，很多人会遇到阵列后特征位置偏移的问题，本质上是基准直线没有完全约束，或者单个特征的草绘参考没有选对，不要把特征的参考选到临时的几何线上，要关联到零件的原始基准面或者基准轴上，这样不管后续怎么调整零件尺寸，阵列的方向和位置都不会飘。还有一点容易被忽略：沿直线填充图案的时候，要提前考虑后续加工的工艺路径，比如激光切割的板材零件，阵列的孔间距不要小于切割头的最小避让距离，不然切割的时候会出现烧边、穿孔重叠的问题；如果是折弯件，阵列的特征不要跨在折弯线上，不然折弯的时候特征会变形，影响最终的成型效果。在做装配体里的关联设计时，这类沿直线的图案填充还可以参考装配体里的其他零件位置，比如输送线的侧护板安装孔，可以直接参考输送线机架的安装孔位做直线阵列，保证护板装上去之后孔位完全对齐，不需要后续再配钻。

　　很多工程师做这类设计的时候习惯先在零件里做完阵列再进装配体适配，经常出现孔位错位的问题，反复修改浪费时间，其实只要在建模的时候把参考层级理清楚，阵列的路径参考装配体的基准，就能实现参数联动，调整机架长度的时候护板的孔位会自动跟着更新。另外，对于需要做轻量化处理的结构件，沿直线阵列的减重孔还要核算整体的结构强度，不要为了减重把孔开得太大或者间距太小，导致零件的刚性不足，设备运行的时候出现共振变形，可以在阵列之后通过有限元分析快速校核应力分布，对应力集中位置的孔位做局部调整，比如把靠近安装脚位置的孔直径缩小，或者加大孔间距，保证零件的强度满足使用要求。这类操作看起来是基础的建模功能，但实际用的时候要结合工艺、装配、外观、强度多方面的要求，不是简单把特征排满就行，每一个参数的设置都要对应实际生产和装配的需求，才能建出既好用又好加工的三维模型。
