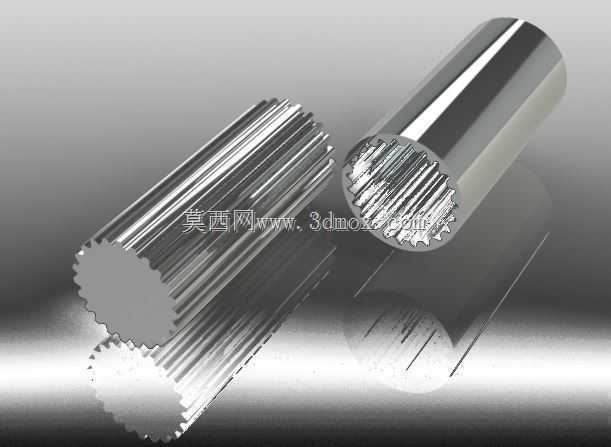

ANSI92.1标准1英寸23齿渐开线花键轴

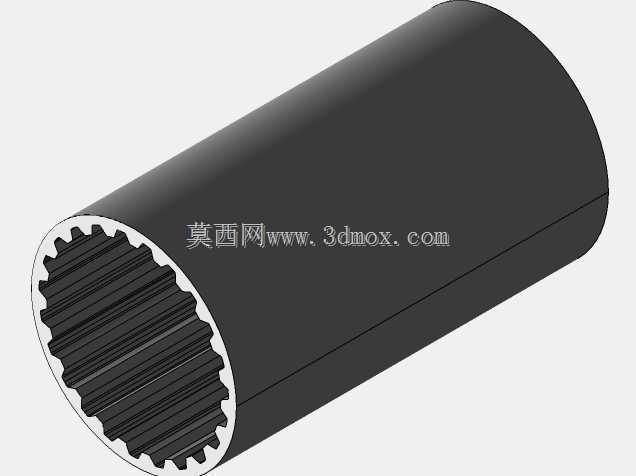

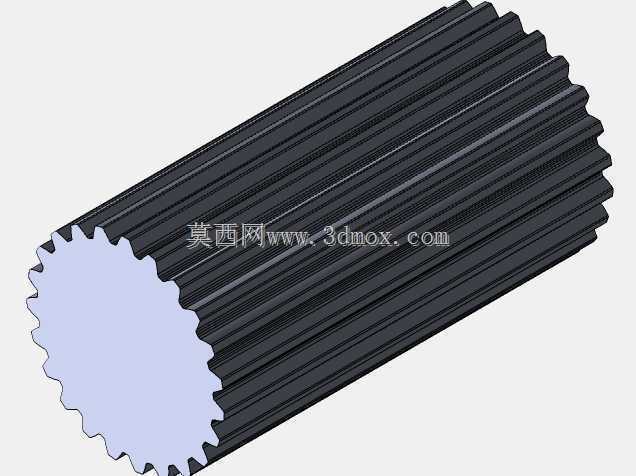

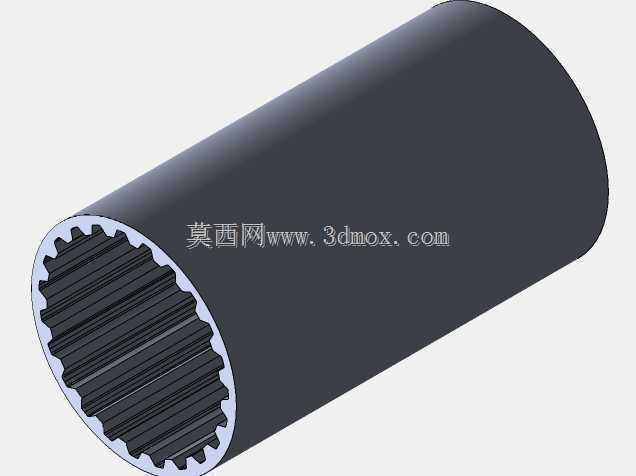

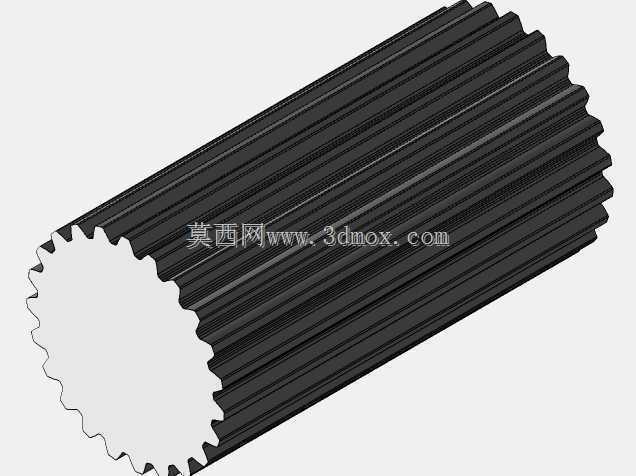

　　在重载传动的工况场景里，花键连接的可靠性直接决定整套动力传输链路的服役寿命，这类ANSI92.1标准的花键构件，常见于工程机械的行走机构传动箱、工业减速机的动力输出端、农用机械的动力接驳部位，靠多齿均匀承载的特性传递大扭矩，相比单键连接，它的齿面接触应力分布更均匀，对中性更好，能适应轴与轮毂之间存在小幅轴向滑移的工况需求。做这个构件的三维建模时，首先要卡死齿形的基准参数，参考直径1英寸的基准下，径节设定为24/78，齿形压力角分别对应23度与30度的两套啮合基准，23度齿形多用于需要较高齿根弯曲强度的固定连接场景，30度齿形则适配需要频繁滑移的动连接工况，建模时要先画出单个齿的渐开线轮廓，注意齿顶修缘与齿根过渡圆角的处理，

　　很多新手建模容易忽略齿根的圆角过渡，实际加工出来的零件会在齿根位置产生严重的应力集中，重载下很容易出现断齿失效。从安装边界来看，这类花键轴的配合段长度要根据传递扭矩的大小核算，齿侧配合精度要匹配对应的轮毂花键套，固定连接时齿侧间隙要控制在0.02-0.05mm区间，动连接时要根据滑移频率预留0.1-0.2mm的间隙，同时要保证花键的大径、小径同轴度控制在0.02mm以内，不然装配后会出现传动卡滞、齿面偏磨的问题。实际应用中，这类花键的齿面通常会做高频淬火处理，硬度达到HRC45-50，提升齿面的耐磨性能，建模时要预留出热处理后的变形余量，尤其是长轴类的花键构件，淬火后的径向跳动变形量要在建模阶段提前考虑，避免后续加工余量不足。

　　很多设备维修场景里，这类标准花键的替换件测绘难度大，靠精准的三维模型直接生成加工程序，能大幅缩短维修停机时间，不用反复测绘试配，只要严格对齐ANSI92.1的标准参数，加工出来的零件就能直接和原有轮毂花键套完美啮合。建模过程中还要注意齿向的公差控制，当花键长度超过直径的3倍时，要做齿向修形，补偿轴受力后的弯曲变形，避免齿端出现应力集中导致的点蚀失效。另外，花键的端部要做15度的导入倒角，长度控制在3-5mm，方便装配时的导向，不会因为硬敲装配导致齿面磕碰损伤。在传动系统的布局里，这类花键轴通常布置在扭矩输入端与输出端的接驳位置，既要承担扭矩传递的作用，还要兼顾轴上零件的轴向定位，轴肩的高度要超过花键大径1-2mm，

　　保证定位端面的贴合度，不会出现传动过程中的轴向窜动。从啮合特性来看，23度压力角的齿形齿根厚度更大，弯曲强度比30度压力角高15%左右，适合重载冲击的工况，比如矿山设备的传动链路，而30度压力角的齿形齿顶更厚，齿面接触应力更小，滑移时的摩擦阻力更低，适合机床变速箱里需要频繁换挡的滑移齿轮连接场景。建模时要把两种压力角的齿形特征做明确区分，不能混淆参数，不然加工出来的零件根本无法正常啮合，甚至会出现装配时顶齿的问题。还要注意花键的齿距累积误差控制，总累积误差不能超过0.03mm，不然传动时会出现传动比波动，产生振动和噪音，影响整套设备的运行平稳性。
