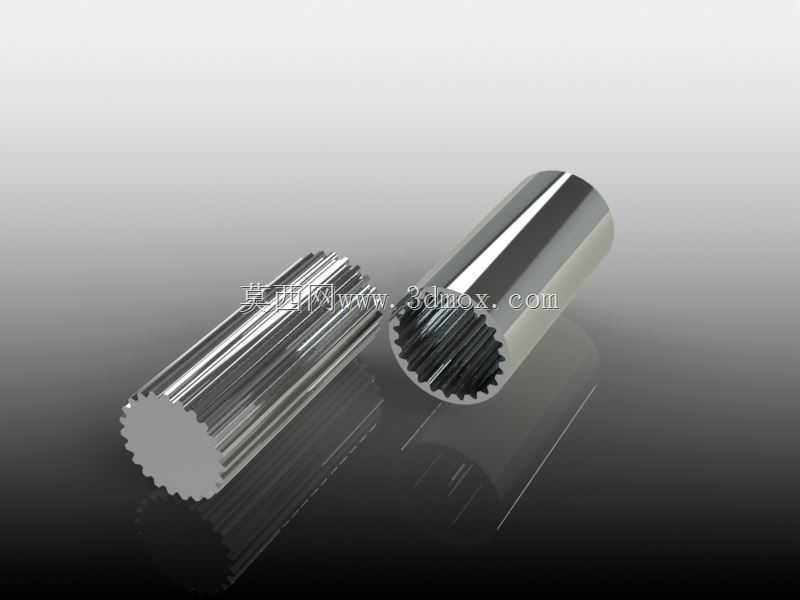

ANSI92.1标准30度压力角渐开线花键副

　　在重载传动的扭矩传递场景里，花键连接是比平键更可靠的周向固定方案，尤其是在需要轴向滑移、同时承受大扭矩与冲击载荷的工况下，渐开线花键的齿根强度优势、自动对中特性，能大幅降低连接副的应力集中风险。本次涉及的ANSI 92.1标准花键，采用30度压力角设计，相比常规20度压力角的花键，其齿根厚度更大，承载能力更强，更适合工程机械、重型机床主轴、农业机械传动箱这类需要频繁承受变载冲击的应用场景。

　　从实际使用场景来看，这类花键副常应用在需要滑动配合的传动位置，比如变速箱的滑移齿轮轴、液压泵的输入连接轴、工程机械的行走机构传动轴，既可以保证周向扭矩的稳定传递，又能允许轴与轮毂之间存在少量轴向位移，补偿装配过程中的累计误差，或是适应设备运行中因热胀冷缩产生的轴向窜动。花键的齿形采用渐开线轮廓，加工过程中可以通过滚齿、插齿工艺一次成型，齿形精度容易保证，装配时内花键与外花键的齿面可以自动找正对中，不会像矩形花键那样对装配同轴度有极高的要求，能有效降低装配环节的调试难度。

　　设计这类花键的时候，首先要明确参考直径的基准要求，1/2英寸的参考直径是齿形分度圆的设计基准，所有齿形参数都围绕这个基准展开，24/78的DP参数对应径节制的齿距规格，23齿的齿数配置要兼顾齿根强度与齿面接触应力，避免齿数过少导致齿根过薄、齿数过多导致齿顶过尖的问题。30度压力角的选择，是在齿面接触强度与齿根弯曲强度之间做的平衡，压力角越大，齿根的弯曲强度越高，但齿面的径向分力也会相应增大，所以在配合公差的选择上，滑动配合的花键副要预留合适的齿侧间隙，既要保证轴向滑动的顺畅度，又要避免间隙过大导致传动过程中出现冲击、反向回程间隙超标的问题。

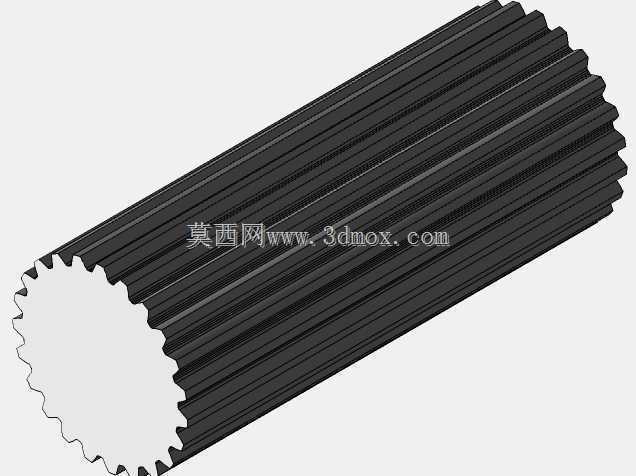

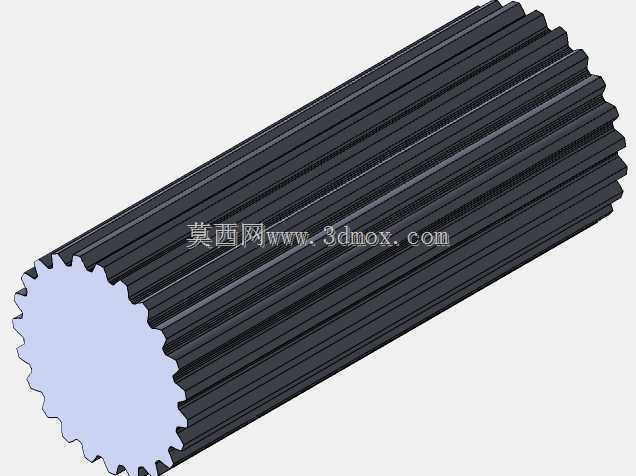

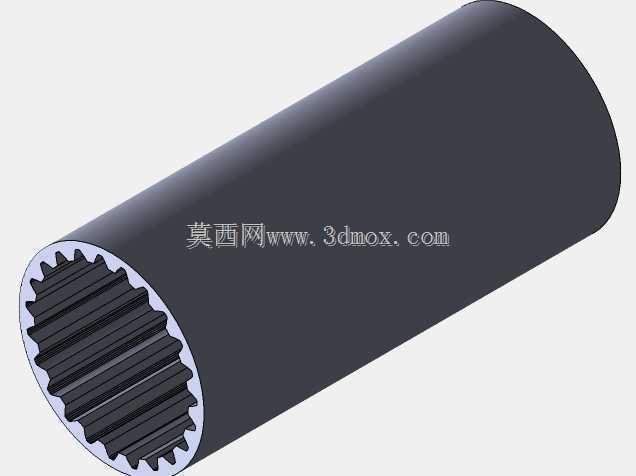

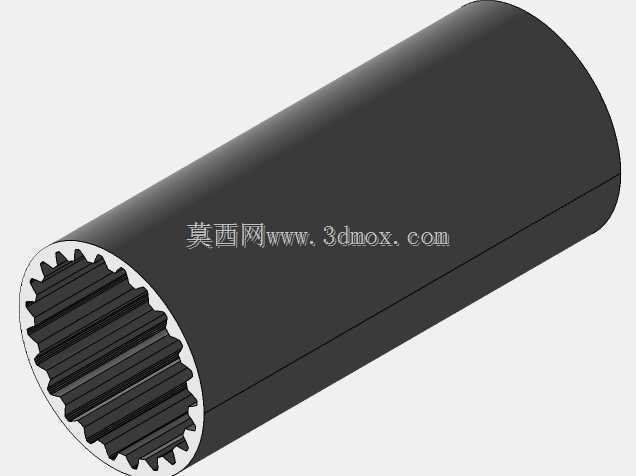

　　从外形尺寸与安装边界来看，外花键的大径、小径都有严格的公差要求，根部的圆角过渡是设计中不能忽略的细节，足够的圆角半径可以大幅降低齿根位置的应力集中系数，避免在交变载荷下出现齿根疲劳断裂的问题。内花键的入口端要设计合理的导入倒角，方便装配时外花键的顺利导入，不会出现齿端磕碰、卡滞的情况。花键的有效配合长度要根据传递的额定扭矩计算确定，过短的配合长度会导致齿面比压过大，加剧齿面磨损，过长的配合长度则会提高加工精度要求，增加不必要的加工成本，同时也会提升装配时的同轴度找正难度。

　　在实际的设备运行中，这类花键副的润滑条件也会直接影响使用寿命，滑动配合的花键需要定期涂抹润滑脂，减少齿面的滑动摩擦磨损，固定配合的花键则可以在装配时涂抹厌氧胶，增强连接的可靠性，避免微动磨损导致的花键松动。花键的齿面硬度也要匹配应用场景，重载工况下的花键通常会采用表面淬火处理，提升齿面的耐磨性能，芯部则保持足够的韧性，承受冲击载荷时不会出现断齿问题。对于需要频繁轴向滑移的花键，齿面的粗糙度要求更高，通常要达到Ra1.6以下，降低滑动阻力，避免滑移过程中出现卡滞、爬行的现象。

　　很多设计人员在选用花键的时候，容易忽略齿向误差的影响，尤其是长轴类的外花键，加工过程中如果出现齿向倾斜，会导致配合时只有部分齿面接触，局部应力过大，提前出现齿面压溃、磨损的问题，所以在建模阶段就要明确齿向公差要求，给加工环节提供明确的精度指引。另外，花键的端部退刀槽设计也要匹配加工工艺，滚齿加工的外花键退刀槽宽度要满足滚刀的退刀要求，插齿加工的内花键也要预留足够的退刀空间，避免加工过程中出现刀具干涉、齿形加工不完整的问题。
