五缸星形发动机曲轴箱壳体结构设计

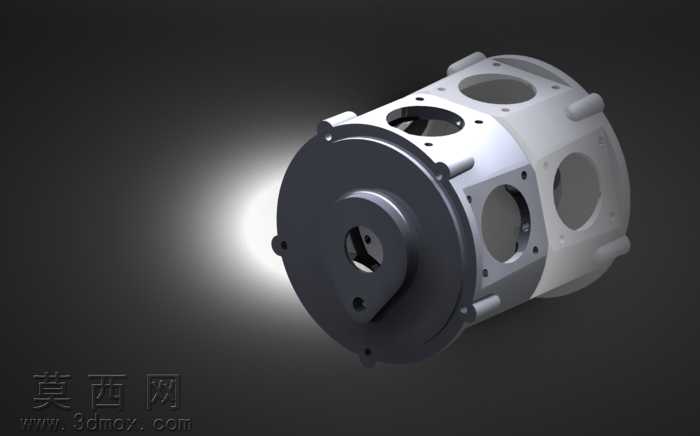

本作品为五缸星形布局发动机的曲轴箱壳体三维建模成果，建模阶段优先围绕星形发动机的径向缸体排布特性展开结构规划，首先确定曲轴安装腔的中心基准轴线，围绕该轴线以72度等夹角均匀分布五个缸体连接端口，每个端口的安装面均做平面度公差适配设计，预留缸套定位止口与螺栓连接孔位，保证各缸装配后与曲轴中心的同轴度误差控制在合理区间。建模过程中对壳体的壁厚做渐变处理，曲轴主轴承安装区域加厚提升结构刚性，缸体连接臂位置做轻量化挖槽设计，在保证结构强度的前提下降低整体自重，适配航空类动力装置的减重需求。壳体外侧分布有多个加强筋结构，沿缸体端口到主轴承座的受力方向布置，可有效抵消发动机工作时缸内爆压带来的径向形变，提升壳体整体抗疲劳性能。渲染阶段采用金属哑光材质模拟铸铝壳体的真实质感，对安装配合面做高亮金属切削面的材质区分，清晰呈现加工面与毛坯面的视觉差异，通过三点布光突出壳体的曲面轮廓与孔位分布，直观展现各部分结构的衔接关系。设计过程中充分考虑曲轴的运动空间，壳体内部型腔做避让处理，预留连杆运动的足够行程空间，同时在壳体侧壁预留润滑油道、传感器安装孔位，兼顾后续装配与维护的实用性，整体结构完全匹配星形发动机的工作特性，可作为动力装置结构设计、装配教学的参考模型使用。
