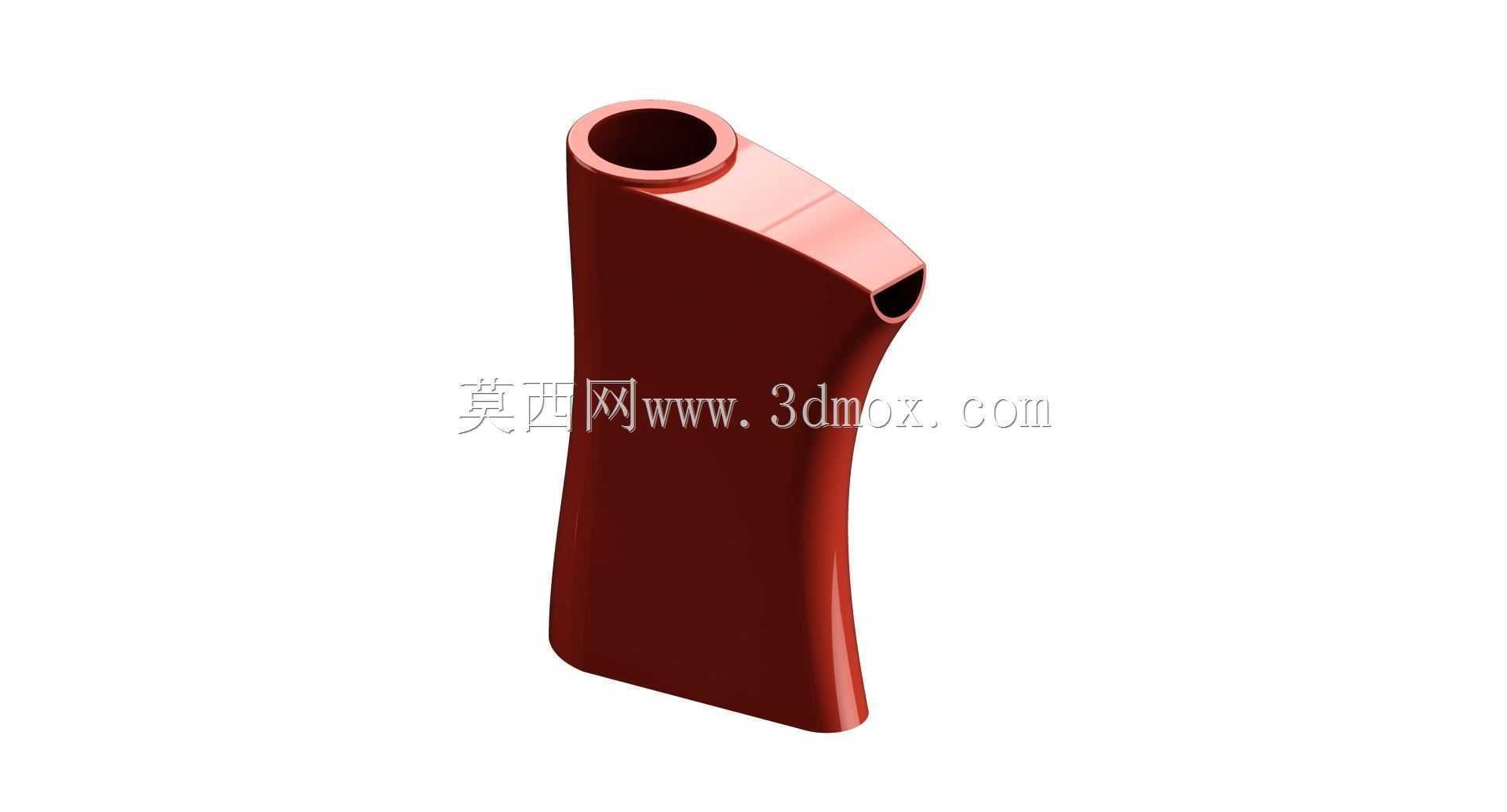

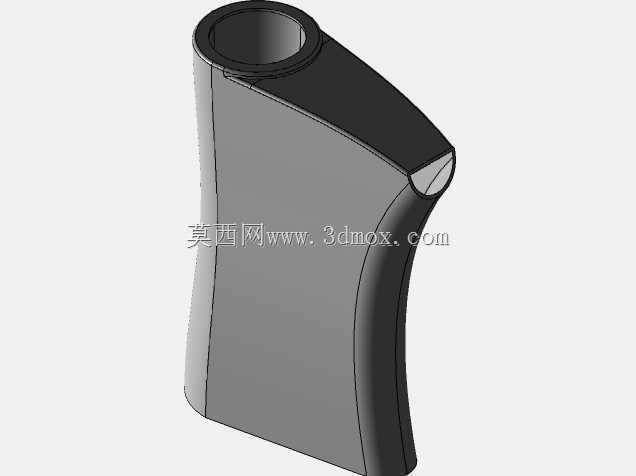

曲面流线型水填料结构件三维设计

　　这款水填料结构件主要应用在民用净水设备、小型流体分配终端以及台式饮水装置的出水端衔接位置，日常使用中承担水流导向、握持操作以及管路对接的核心作用，区别于常规直筒式出水配件，它的曲面造型完全贴合人手握持的发力习惯，日常开关、调整出水角度时不会出现硌手、打滑的问题。从结构设计逻辑来看，整个壳体采用一体化曲面成型思路，主体壁厚保持均匀的2.5mm，既满足注塑成型时的熔料流动要求，避免出现缩痕、缺胶等成型缺陷，也能承受日常使用中1.2MPa以内的管路水压，不会出现开裂、渗漏的问题。上端的接口采用标准外圆柱定位结构，适配常规12mm内径的输水软管，接口位置做了0.3mm高的环形凸筋，安装软管后可以通过喉箍锁紧，凸筋能够嵌入软管内壁，

　　提升密封可靠性，避免长期使用后软管滑脱。侧面的斜向出水通道做了平滑的圆弧过渡，没有直角拐角，水流经过时不会产生紊流噪音，出水水柱集中不发散，日常接水时不会出现水花飞溅的情况。从安装边界来看，整个结构件的总高度控制在120mm，最大宽度38mm，前后厚度32mm，安装时不需要预留过大的操作空间，在紧凑的台式饮水设备内部也能顺利布置，和周边的滤芯、管路、阀体部件不会产生干涉。握持区域的曲面做了三次曲率调整，从上端接口位置向下逐渐收窄再微微外扩，刚好贴合成年人手掌虎口到指根的贴合曲线，表面没有尖锐棱角，日常插拔、转动操作时受力均匀，长期使用也不会产生握持疲劳。壳体内部的流道做了抛光级的曲面顺滑处理，没有台阶、毛刺等结构缺陷，

　　水流经过时的阻力损失控制在5%以内，不会影响终端出水流量。出水端的孔口做了1mm的内倒角，水流流出时会沿着倒角形成规整的柱状流，不会出现散流、贴壁流水的问题。在结构强度设计上，壳体的转角位置都做了R2以上的圆角过渡，避免应力集中，即使受到意外跌落、侧向撞击，应力也会沿着曲面均匀分散，不会出现边角开裂的情况。上端接口的根部做了3mm宽的加强环，提升接口位置的抗扭强度，安装喉箍、转动对接管路时，接口位置不会因为扭力过大出现断裂。整个结构的分型面设置在曲面的对称中心位置，脱模方向沿着主体轴线方向，侧面没有倒扣结构，不需要设计复杂的抽芯机构，注塑生产时模具结构简单，成型周期短，量产时的良率能够稳定控制在较高水平。日常使用中，

　　这个部件还承担了外观装饰的作用，流畅的曲面造型可以和整机的外观风格统一，表面可以做亮面、磨砂等不同的表面处理，适配不同定位的产品外观需求。和常规的直角出水配件相比，这种曲面结构的水填料在操作手感、出水稳定性、安装适配性上都有明显优势，既满足流体输送的功能要求，也兼顾了人机操作的使用体验，在小型家用流体处理设备、桌面饮水装置、手动出水控制终端上都有广泛的适配空间。设计过程中反复调整了曲面的曲率参数，既保证握持的贴合度，也避免曲面过于复杂导致成型难度提升，所有壁厚、圆角、接口尺寸都经过实际装配验证，和常规的通用输水配件能够直接互换，不需要额外定制转接部件，设备组装时的装配效率更高。
