12B规格双排滚子链条与配套链轮传动组件

　　链传动作为机械传动系统中应用极广的动力传递形式，在农业收获机械、输送线体、轻工包装设备、小型工程机械的动力传输环节中，始终占据着不可替代的位置。不同于带传动存在的打滑丢转问题，也不同于齿轮传动对中心距的严苛限制，12B规格的滚子链传动组件，能在两轴中心距较大、工况存在一定粉尘与轻度油污的场景下，保持稳定的传动比，同时具备一定的缓冲吸振能力，适配多数中低速重载的传动需求。

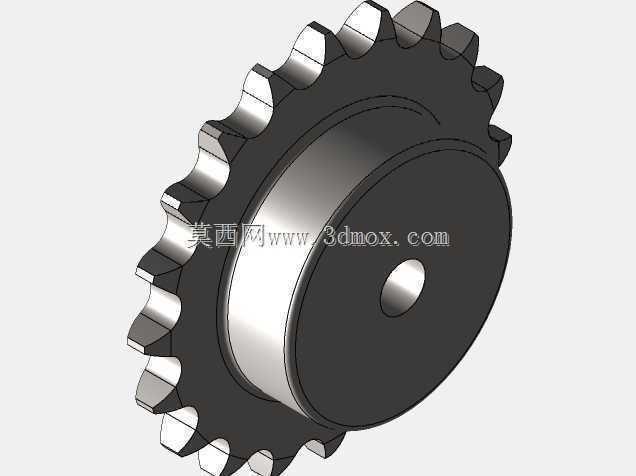

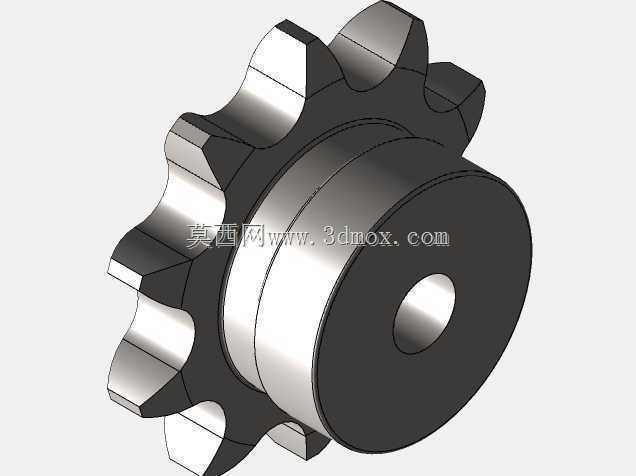

　　这套传动组件的链轮采用了标准12B链条对应的齿形参数，齿廓设计符合滚子链啮合的基本要求，工作过程中链节能顺利啮入啮出，不会出现卡滞、跳齿的问题。链轮的轮毂部分做了等厚设计，中心预留的轴孔为光孔结构，实际应用时可根据配套轴的直径、键槽尺寸做二次加工，适配不同的输出轴安装需求，链轮端面的定位台阶可保证安装时与轴的垂直度，避免运转过程中出现链条偏磨、侧向脱出的问题。配套的链条为12B规格双排滚子链，链板采用冲压成型的等强度结构，滚子与套筒之间预留了合理的配合间隙，既能保证啮合时的灵活转动，又能减少销轴与套筒之间的滑动磨损，延长整套传动副的使用寿命。

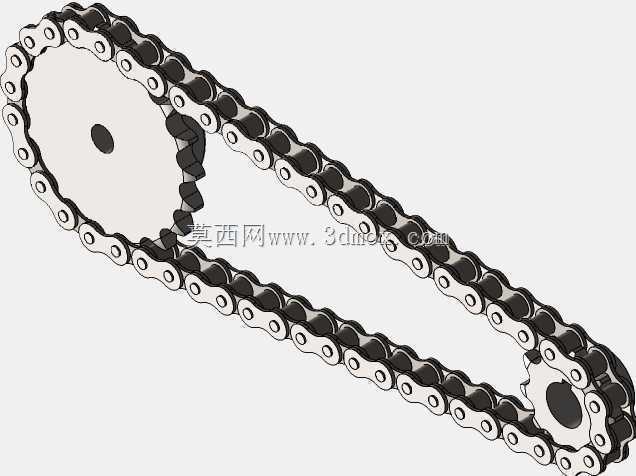

　　从设计逻辑来看，这套组件没有做多余的工艺结构，完全围绕链传动的核心功能展开。建模过程中优先保证了链节与链轮齿的啮合间隙符合实际装配要求，链条的张紧段与松段自然垂度符合常规安装规范，两链轮的中心距选取在12B链条推荐的中心距范围内，既不会因为中心距过小导致链条绕转次数过多加速磨损，也不会因为中心距过大导致松边垂度过大引发运转抖动。链轮的齿顶圆、齿根圆、分度圆尺寸严格匹配12B链条的节距、滚子外径参数，每个齿的等分精度控制在常规机加工能达到的公差范围内，不会出现因齿距不均导致的啮合冲击。

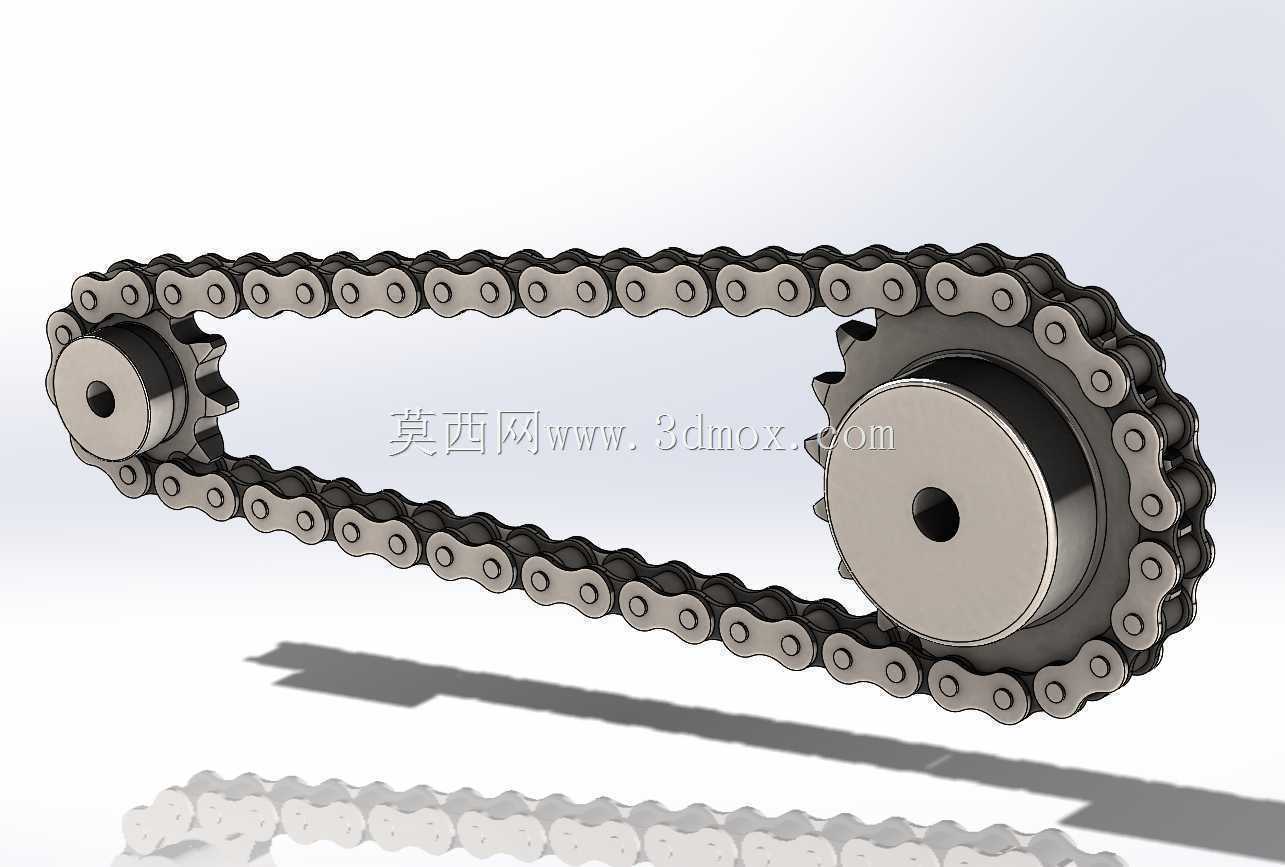

　　在实际设备选型应用中，这套组件可直接用于农业机械的割台动力传输、物料输送机的驱动端传动、小型农机具的动力输出环节，安装时需要注意两链轮的端面共面度偏差不能超过允许范围，否则会加剧链条侧面与链轮齿侧的摩擦，同时要根据传递功率、转速选择合适的链条排数与链轮齿数，小链轮的齿数不宜过少，避免动载荷过大加剧传动冲击，大链轮齿数也不宜过多，避免链条磨损后节距伸长引发脱链问题。这套模型的结构完全还原了实物的装配关系，链条的每个链节都按照实际铰接关系做了约束，可直观展示链传动的运转过程，也能作为设备整体设计时的传动部装参考，核对安装边界时，可直接提取两链轮的中心距、链轮外径、轮毂宽度、轴孔直径等关键尺寸，快速完成整体布局的干涉检查，避免后续详细设计时出现安装空间不足的问题。

　　不同于精密齿轮传动需要严格的润滑与密封环境，12B链传动组件对使用环境的适应性更强，在露天、多尘的工况下只需要定期补充润滑脂，就能保持稳定的工作状态，日常维护时只需要检查链条的张紧度、磨损伸长量，当链条节距伸长量超过允许值时及时更换即可，维护成本远低于同功率等级的齿轮传动结构。建模时特意还原了链节的铰接间隙，没有做理想化的过约束装配，能真实反映链条运转时松边的自然垂度状态，和实际设备安装后的运行状态保持一致，不会出现模型演示状态和实物运行状态偏差过大的问题，对于做设备方案布局、传动结构演示的设计人员来说，能直接复用结构逻辑，减少重复建模的工作量。
