推拉式便携U盘外观结构三维设计

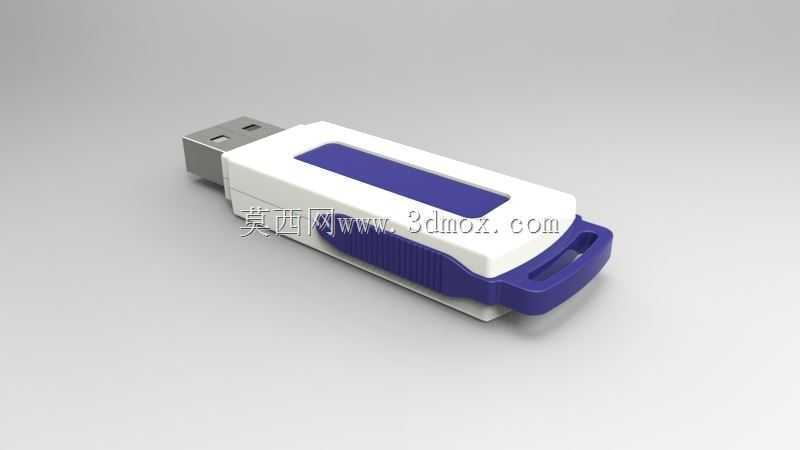

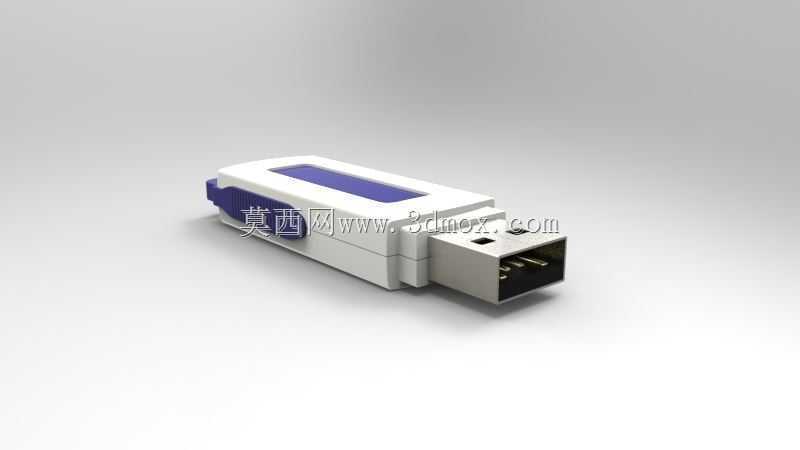

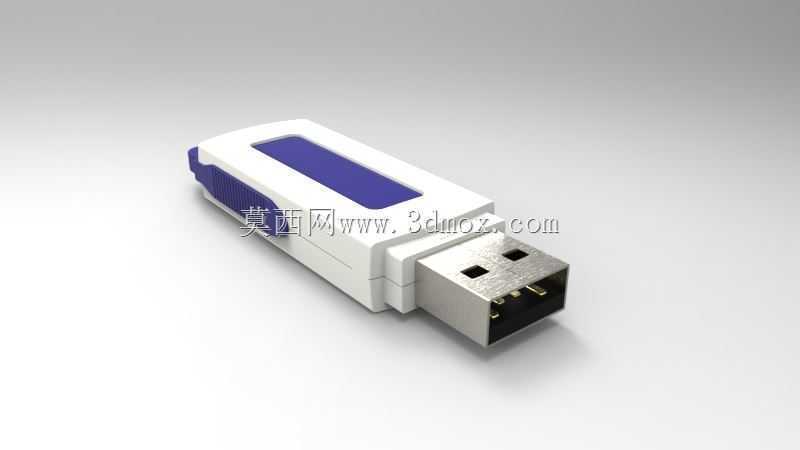

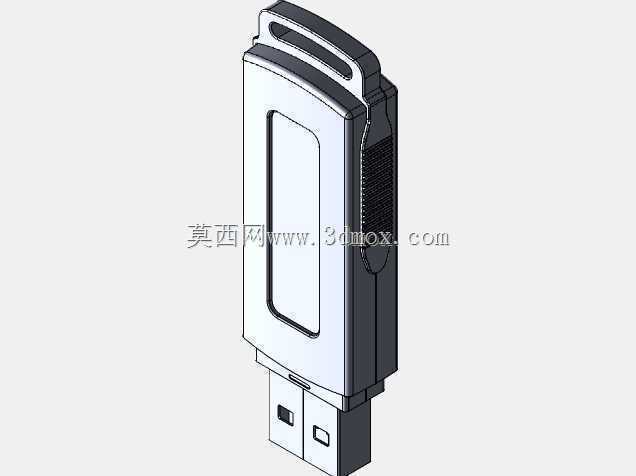

　　日常办公场景里，这类推拉式便携存储设备的使用频率极高，不管是车间设备的程序拷贝、设计图纸的跨设备传输，还是现场调试时的参数备份，都需要这类体积小巧、无需额外防护盖的存储载体，避免传统盖帽式U盘容易丢失盖帽、USB接口外露积灰磕碰的问题。从结构设计逻辑来看，这款U盘采用内置滑轨的推拉锁定结构，拇指推动外壳上的蓝色推块，就能带动内部的USB公头沿着壳体预设的导轨滑出到位，到位后依靠壳体内部的弹性卡榫实现位置锁定，插入电脑USB接口时不会出现回缩移位的情况；收回时再次推动推块触发卡榫解锁，就能将USB接头完全收纳进外壳内部，无需额外搭配保护盖，减少零散配件丢失的风险。外壳主体采用上下扣合的装配方式，上壳与下壳通过侧边的卡扣结构实现紧配，

　　不需要额外打螺丝固定，装配工序简单，适合批量量产时的快速组装，后期如果需要拆解维修更换内部存储芯片，也可以通过撬片沿合模线缝隙拆开，不会轻易破坏壳体结构。尾部设计的挂绳孔是实用性很强的结构细节，孔位做了圆弧过渡处理，没有尖锐的棱角，既可以穿挂绳挂在钥匙串上，也能搭配工牌挂绳携带，避免日常携带时滑落丢失，孔位的壁厚做了加厚处理，长期挂带使用也不会出现开裂断裂的问题。外观的人机交互设计上，推块表面做了密集的竖向防滑纹理，拇指推动时的摩擦力足够，即使手上沾有少量油污或者汗渍，也能顺畅推动推块完成接头的伸出与收回操作，不会出现打滑推不动的情况。壳体的边角全部做了R角倒圆处理，握持在手中没有硌手的棱角，放在口袋里也不会勾刮衣物面料。

　　从安装边界尺寸来看，这款U盘的整体长度控制在70mm以内，宽度20mm左右，厚度不到10mm，插入电脑前置USB接口时，不会遮挡相邻的其他接口，哪怕是笔记本电脑上间距较小的并排USB口，也能正常插接使用，不会因为U盘本体过宽导致旁边的接口无法接入其他设备。内部的结构预留空间刚好容纳标准的USB2.0/3.0接口模组与PCB存储板，空间利用率很高，没有多余的冗余空间，这也是整体体积能控制得足够小巧的核心原因。壳体的材质选用上，主体采用ABS工程塑料，具备足够的结构强度，日常轻微摔落不会出现壳体开裂的情况，推块部分采用同色系的稍软塑料材质，和主体壳体形成视觉区分的同时，按压推动的手感也更柔和。在工业现场的使用场景中，

　　这种无盖帽的推拉结构比传统盖帽式U盘更适合复杂的作业环境，不需要在操作时腾出手放置取下的盖帽，单手就能完成接头伸出、插接、收回的全流程操作，对于需要手持调试设备、记录数据的现场工程师来说，操作便利性提升非常明显。结构设计时还考虑了长期使用的磨损问题，滑轨部分的摩擦面做了轻微的减胶处理，预留了长期推拉磨损的余量，就算经过上万次的推拉操作，也不会出现滑轨松垮、接头定位不准的问题，卡榫的位置做了圆角导向，解锁和锁定的反馈感清晰，推动到位时会有轻微的卡扣触感，使用者不需要目视观察就能确认接头是否已经伸出到位，适合视线需要同时关注设备屏幕的操作场景。外壳表面的哑光处理工艺，不容易残留指纹和划痕，长期使用外观也能保持比较整洁的状态，不会因为表面划痕过多影响观感。整体的结构拆分逻辑清晰，所有零件都可以通过注塑工艺批量生产，没有复杂的异形曲面需要特殊加工，模具开模成本可控，量产时的良率能保持在较高水平。
